枢轴连接固定底座结构设计

项目分类:通用五金配件 发布时间:2025-01-13 ID:899858
  • 枢轴连接固定底座结构设计
  • 枢轴连接固定底座结构设计

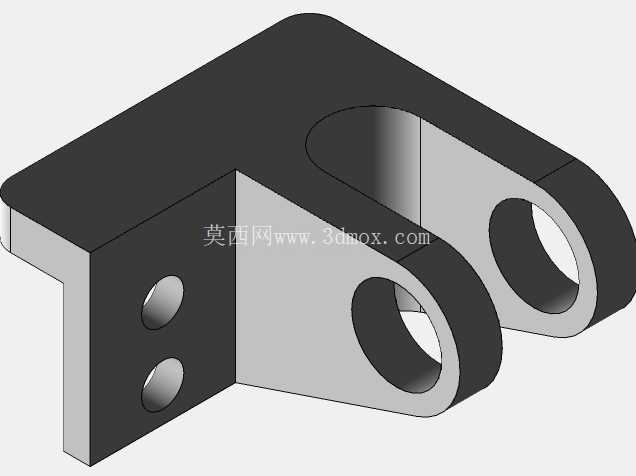

  在各类需要实现铰接转动、枢轴支撑的机械装配场景中,这类枢轴底座是承担载荷传递、转动限位、部件定位的核心基础构件,常见于小型工装夹具、教学实训设备、轻型自动化输送线的铰接工位、小型机电产品的转动连接部位,用来为配套的枢轴、销轴类零件提供稳定的安装基准,同时将转动副的载荷均匀传递到与之相连的设备机架或安装基体上,避免应力集中导致的构件变形或连接失效。从结构功能上看,该底座采用L型弯折的主体构型,一侧为带两个同轴安装孔的铰接支撑臂,两个平行的支撑臂形成对称的双支点铰接结构,相比单臂铰接结构,双支点设计可以大幅提升枢轴安装后的抗倾覆能力,减少销轴在受径向载荷时的弯曲变形量,支撑臂上的铰接孔为通孔设计,可适配对应直径的销轴、螺栓类连接件穿过,孔位的同轴度公差在设计时需要严格控制,否则会出现销轴装配卡滞、转动阻力过大甚至无法装配的问题。

  另一侧为平直的安装固定板,板面上设置了两个沉头安装孔,用于将整个底座固定在安装基体上,沉孔设计可以让紧固螺栓的头部完全沉入板件内部,不会突出安装面干涉其他相邻部件的运动,两个安装孔的孔位间距经过匹配设计,既能够保证安装后的连接强度,避免受载后底座绕安装点转动,也能适配常见的型材安装孔距,减少现场安装时的二次打孔工作量。设计过程中首先要明确的是安装边界条件,铰接端的孔中心距安装板贴合面的垂直距离,直接决定了枢轴安装后的转动空间,需要保证配套的转动件在整个摆动行程范围内不会和安装基体、底座自身结构发生运动干涉;安装板的厚度、铰接支撑臂的厚度需要根据实际承受的径向载荷、冲击载荷大小来核算,避免在长期交变载荷下出现臂部开裂、安装板变形的问题,主体弯折处采用圆弧过渡设计,既可以减少弯折处的应力集中,提升构件的疲劳强度,也能避免锐边尖角带来的装配安全隐患。

  从实际使用场景出发,这类底座在职业技能实训的装配教学场景中,常用来作为枢轴传动、连杆机构的基础安装座,学员可以通过该底座快速搭建连杆摆动、枢轴转动的实训机构,理解铰接副的装配要点与载荷传递逻辑;在小型非标自动化设备中,这类底座可用于安装挡料机构的摆动臂、检测传感器的角度调节支架、小型翻盖结构的铰接支座,相比一体加工的整体式铰接座,这种结构的加工难度更低,采用常规的铣削、钻孔工艺即可完成加工,材料可根据使用环境选用碳钢、铝合金或者工程塑料,碳钢材质适合载荷较大、有一定冲击的工业场景,铝合金材质适合对重量有要求的轻型设备,工程塑料材质则适合有绝缘要求、低载荷的电子设备内部铰接部位。

  安装时需要先将安装板的贴合面与安装基体的表面完全贴合,避免存在间隙导致紧固后底座出现内应力,穿入紧固螺栓后按照对角顺序逐步拧紧,防止单侧受力导致底座偏斜,之后再将配套的枢轴穿入铰接孔内,装配时需要在铰接孔与销轴的配合面涂抹适量润滑脂,减少转动过程中的磨损,延长构件的使用寿命;日常维护中需要定期检查铰接孔的磨损量、安装螺栓的紧固状态,当铰接孔磨损量超过配合公差要求时需要及时更换底座,避免因间隙过大导致转动精度下降、机构运行异响。
