24V48V可切换锂离子电池组结构设计

　　这款可切换电压的锂离子电池组，主要面向中小型移动作业设备、分布式储能供电单元、低速电动载具这类需要灵活适配供电电压的场景，在户外作业便携电源、小型AGV动力供电、备用应急电源模块等场景下，能够通过串并联配置的调整，快速匹配24V或48V两种常见的工业供电电压等级，省去了更换不同规格电池组的适配成本，也能减少同场景下的备用电池品类储备。

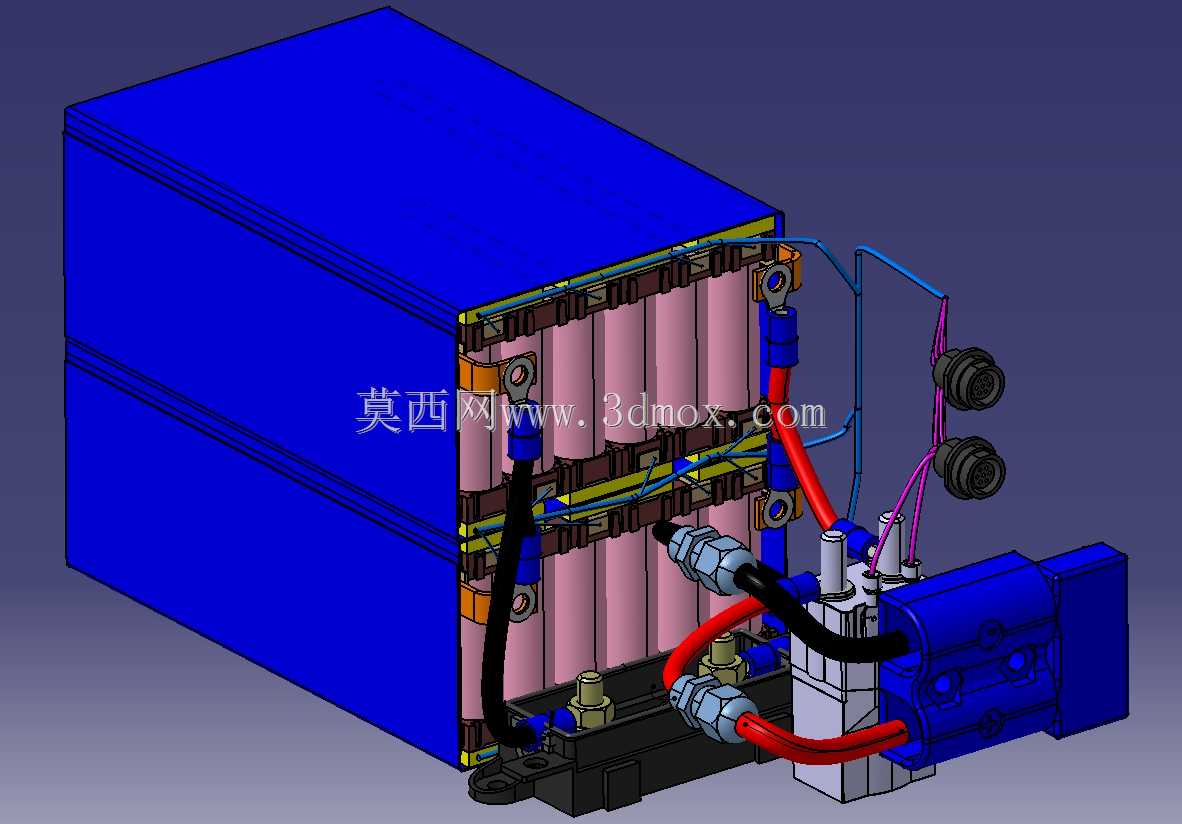

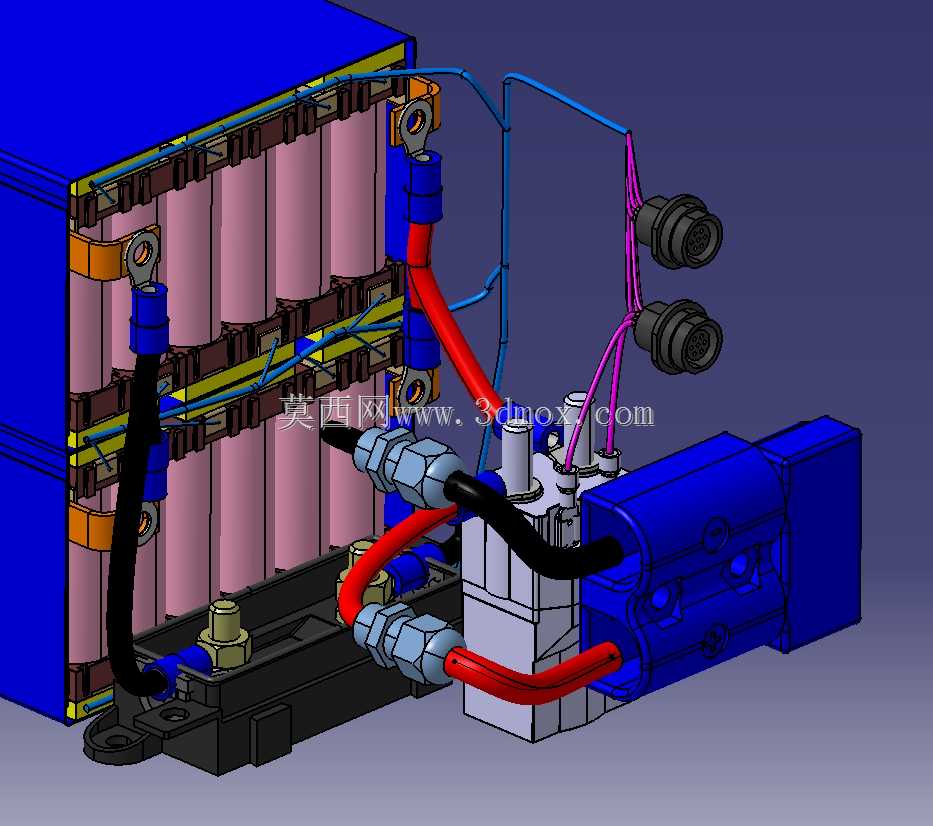

　　从实际使用的功能逻辑来看，这款电池组在设计时优先考虑了现场接线的便捷性与运维安全性，所有对外输出的动力电缆都统一接驳到Weipu SP13规格的工业插座上，这类插座本身具备可靠的防松、防尘特性，在存在小幅振动的移动设备上使用时，不会因为长期颠簸出现接插件松脱断电的问题，同时插座的防护等级也能满足一般户外工况的使用要求，避免少量溅水、浮尘进入接插位置引发的接触不良或短路风险。电池组内部正极回路集成了Allbright接触器作为主回路通断的控制部件，接触器本身的载流冗余充足，能够承受大电流放电时的冲击，不会因为瞬时大负载出现触点烧蚀的问题；同时主回路中配置了Midival规格的保险丝，在回路出现过流、短路故障时能够快速切断供电通路，避免故障扩大引发电芯过热、起火等安全问题，所有保护器件都集成在电池组壳体内部，不需要外部额外搭配保护模块，整机接入负载回路即可正常使用。

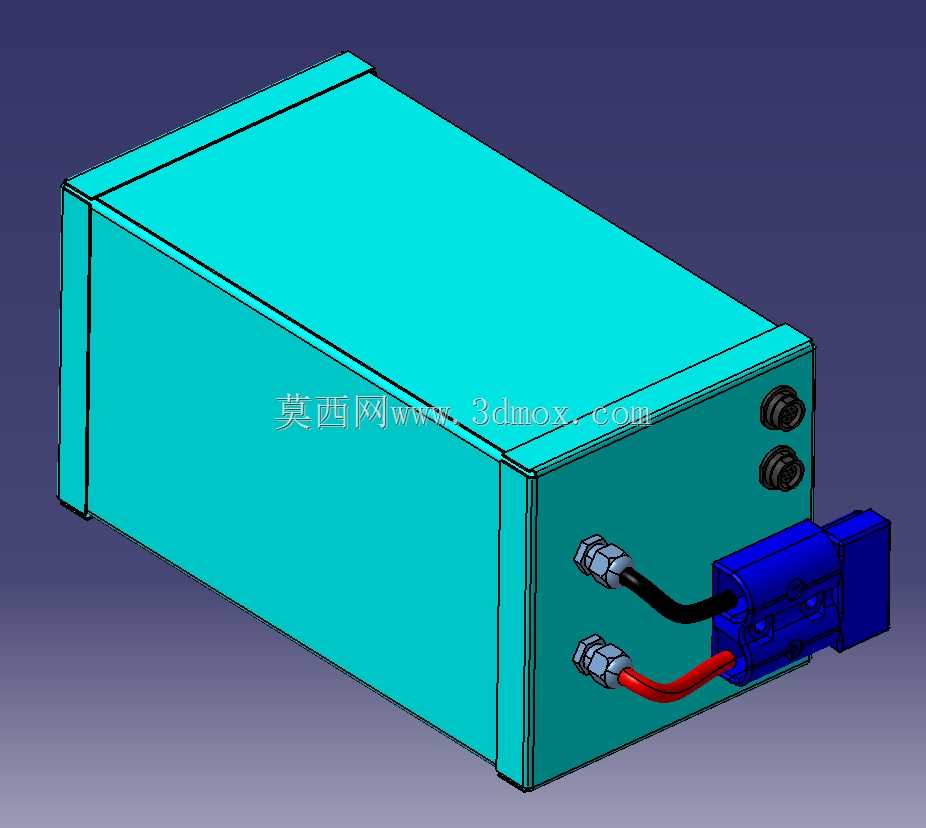

　　结构设计层面，整个电池组采用钣金折弯拼焊的外壳结构，壳体的钣金折弯边都做了圆角过渡处理，避免装配和运维过程中锐边划伤操作人员，同时钣金外壳的结构强度足够，在设备上安装后能够承受日常使用中的磕碰、挤压，不会因为外部冲击轻易变形挤压内部电芯。壳体的出线位置做了专门的电缆防水接头固定结构，每根动力电缆从壳体穿出的位置都用格兰头锁紧，既可以固定电缆避免拉扯时线缆内部接线端子松脱，也能封堵壳体出线位置的缝隙，提升整体的防护性能。壳体端面预留了两个固定安装的螺纹接口，既可以作为提手安装位方便电池组的搬运转移，也可以作为外接固定支架的连接点位，适配不同设备的安装固定需求。

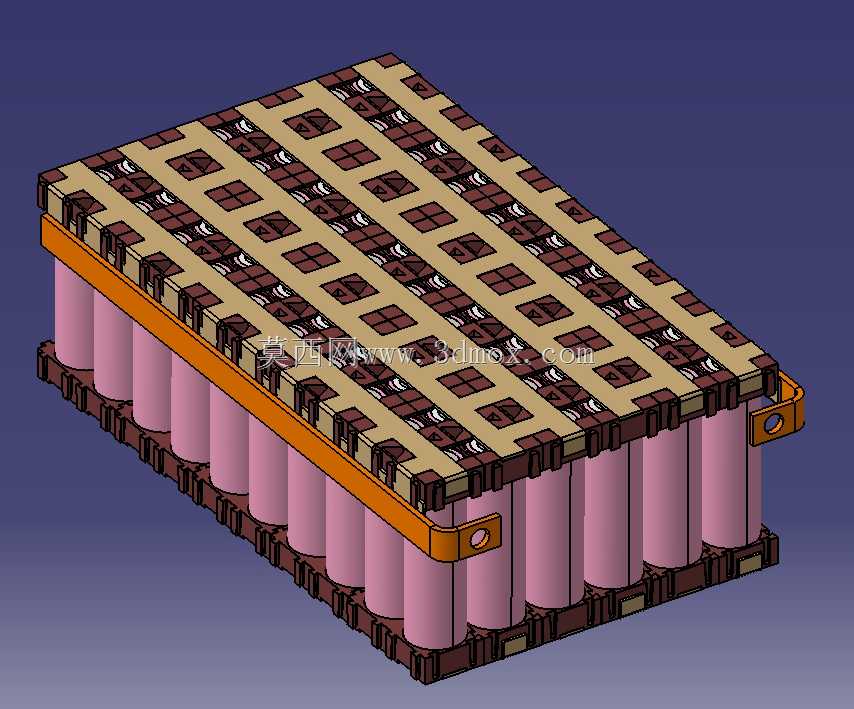

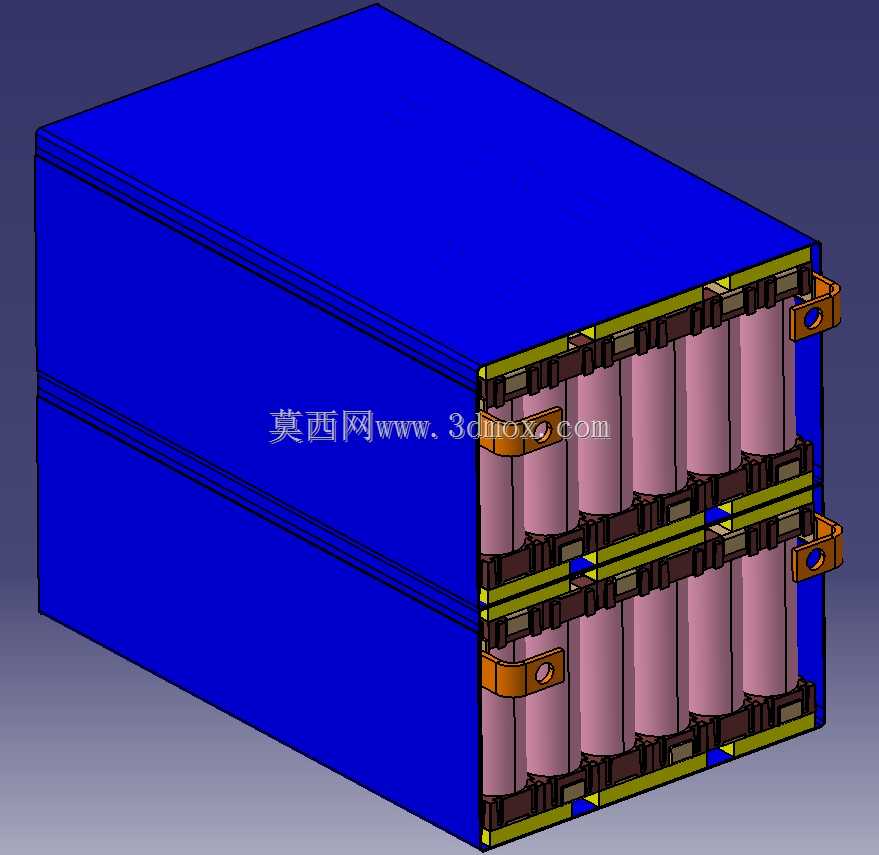

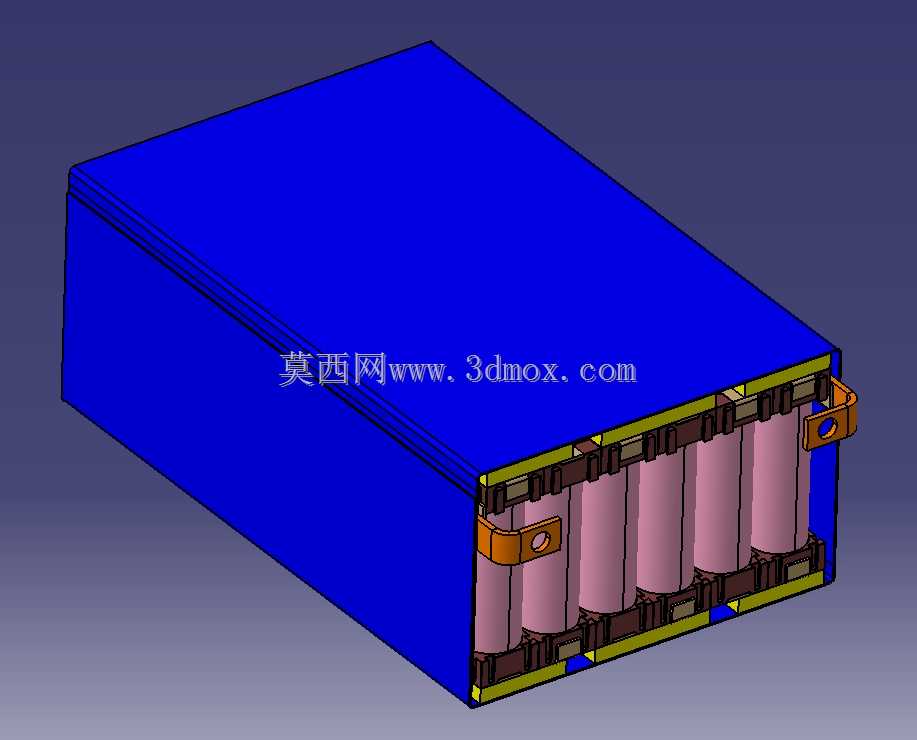

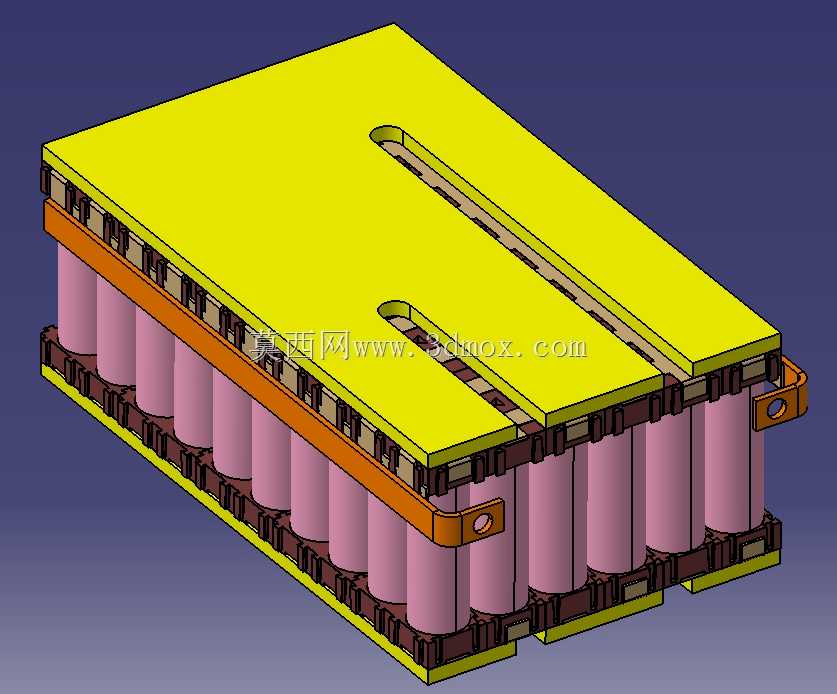

　　在电芯配置的灵活性上，这款电池组的内部电芯固定支架做了模块化设计，可以根据实际的电压、容量需求，调整电芯的串并联组合，支持12S10P、6S20P两种典型的排布方式，分别对应48V和24V两种输出电压等级，不需要重新开模制作内部支架，只需要调整电芯的连接铜排排布即可完成配置切换，能够覆盖多数中小功率设备的供电容量需求。内部的线束排布做了专门的走线槽设计，动力线和采样线分开布设，避免大电流动力线的电磁干扰影响电压、温度采样的准确性，所有线束的转弯位置都做了固定处理，长期使用不会因为振动出现线束移位、磨损绝缘层的问题。

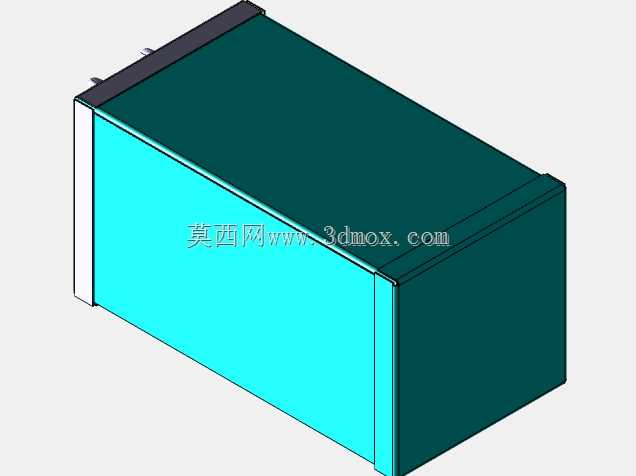

　　安装边界上，整个电池组采用长方体规整外形，没有外凸的零散部件，设备安装时只需要预留对应尺寸的矩形安装空间即可，对外接插的插座全部布置在壳体的同一个端面上，现场接线时不需要在多个方向操作，能够有效减少设备布线的空间占用；壳体底部做了平整的安装基准面，可以直接通过螺栓固定在设备的安装平台上，也可以搭配减震垫使用，降低振动对内部电芯和元器件的影响。整个设计没有冗余的装饰性结构，所有结构特征都围绕实际使用中的可靠性、装配便捷性、运维便利性展开，没有为了外观效果增加不必要的加工工序，能够有效控制生产加工的成本，适合批量生产应用。
