6AH容量方形储能锂电池结构设计

　　这款6AH方形锂电池的结构设计，最初是对标传统小容量铅酸启动电池的安装尺寸做的适配开发，核心是解决铅酸电池重量大、循环寿命短、低温性能差的痛点，在不改动原有设备安装仓结构的前提下，实现储能部件的直接替换，不用额外调整安装位、接线端子位置，降低终端用户的替换改造成本。从实际应用场景来看，这类容量的方形锂电池覆盖的领域非常广，小到家用UPS不间断电源的备用储能模块、电动代步车的启动供电单元，大到通讯基站的后备电源组、光伏离网系统的小型储能节点，还有工业控制机柜里的备用供电模块，都能看到同规格产品的应用，尤其是对安装空间有严格限制、对部件重量有要求的场景，这类高密度锂电池的优势比传统铅酸电池明显很多。

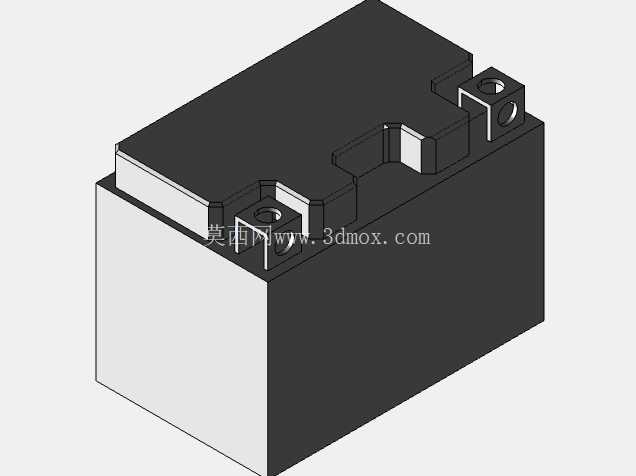

　　从结构设计思路来看，整个壳体采用上下分体式的硬壳封装结构，上盖和下壳的配合面做了止口设计，装配时可以直接卡合定位，后续通过密封胶或者激光焊接实现壳体的IP65级密封，能有效阻挡日常使用中的粉尘、溅水侵入，适配户外或者工业车间的复杂使用环境。顶部的两个接线端子采用内嵌式铜嵌件设计，端子周围做了凸起的防护挡边，一方面是避免接线时金属工具误触造成正负极短路，另一方面也能在安装接线端子时给紧固件提供足够的支撑强度，避免大电流放电时端子发热松动，同时端子的安装孔位尺寸、孔间距完全匹配传统同容量铅酸电池的端子参数，原有设备的接线鼻、固定螺栓可以直接复用，不用额外更换连接配件。

　　在安装边界的设计上，整个电池的外形做了规整的切角处理，底部是完全平整的平面，可以直接贴合设备安装仓的底面，配合侧面的固定压条就能完成牢固安装，不需要额外设计定制化的安装支架。壳体侧面的加强筋结构不是随意布置的，一方面是提升塑料壳体的结构强度，在电池受到侧面挤压时能分散应力，避免内部电芯组受挤压变形造成安全隐患，另一方面加强筋的位置刚好对应内部电芯组的固定卡位，装配时电芯组可以顺着加强筋的导向滑入壳体内，不需要额外打胶固定就能实现电芯的径向定位，减少装配工序的复杂度，提升批量生产的装配效率。

　　从功能特性的角度来说，这款结构设计预留了顶部的安全阀安装位，当电池内部因为过充、高温出现气压异常升高时，安全阀可以自动开启泄压，避免壳体出现鼓胀甚至爆裂的风险，同时上盖的内部预留了保护板的安装空间，可以把过充过放保护、过流保护、温度保护的电路模块直接集成在电池内部，不需要外接独立的保护模块，进一步缩小整个供电单元的占用空间。端子的位置设计在顶部的同一侧，接线时不需要在电池两侧分别走线，能减少供电线路的长度，降低线路上的压降损耗，尤其是在大电流放电的场景下，更短的接线路径能减少发热，提升供电效率。

　　在实际选型适配的时候，结构工程师只需要核对三个核心参数就能判断这款电池是否适配目标设备：首先是安装仓的内部长宽高尺寸是否能容纳电池本体，因为壳体做了规整化设计，没有外凸的多余结构，只要安装仓的内尺寸大于电池本体的外形尺寸就能放入；其次是端子的孔位间距和接线方向是否匹配原有接线路径，这款电池的端子采用通用的孔位设计，能适配绝大多数同容量铅酸电池替换场景；最后是设备的供电电压、持续放电电流是否在电池的参数范围内，结构上的通用化设计已经把安装适配的门槛降到了最低，不需要做复杂的结构修改就能完成替换。另外壳体的材质选用了阻燃ABS材料，能达到UL94-V0的阻燃等级，即使内部出现异常发热，壳体也不会轻易燃烧，提升使用过程中的安全性能，表面的哑光处理也能避免日常使用中的划痕残留，长时间使用后外观不会出现明显的老旧痕迹。
