透明外壳概念款干电池结构展示模型

　　日常消费电子、小型便携设备的供电场景中，干电池是应用覆盖度极高的独立储能部件，从手持测温设备、工业现场便携检测仪表，到民用遥控装置、小型数码外设，都能见到这类圆柱型供电单元的身影。这次呈现的概念款结构模型，打破了常规干电池的金属密封外壳设计思路，采用半透明玻璃质感的机身结构，能够直观展示内部电芯、集流体、密封端盖的排布关系，方便结构设计人员快速理解干电池的内部空间分配逻辑。

　　从实际工程设计角度出发，这类圆柱型电池的外形尺寸遵循通用干电池的规格边界，整体为同轴圆柱结构，外径适配常规电池仓的通用安装尺寸，轴向长度匹配标准电池槽的安装深度，不需要额外调整配套设备的电池仓结构即可完成适配。模型还原了电池正极端的凸起接触头、负极端的平面接触端结构，接触部位的尺寸公差参考通用干电池的接触配合要求设计，能够保证装入常规电池仓后正负极接触可靠，不会出现接触不良、装配卡滞的问题。

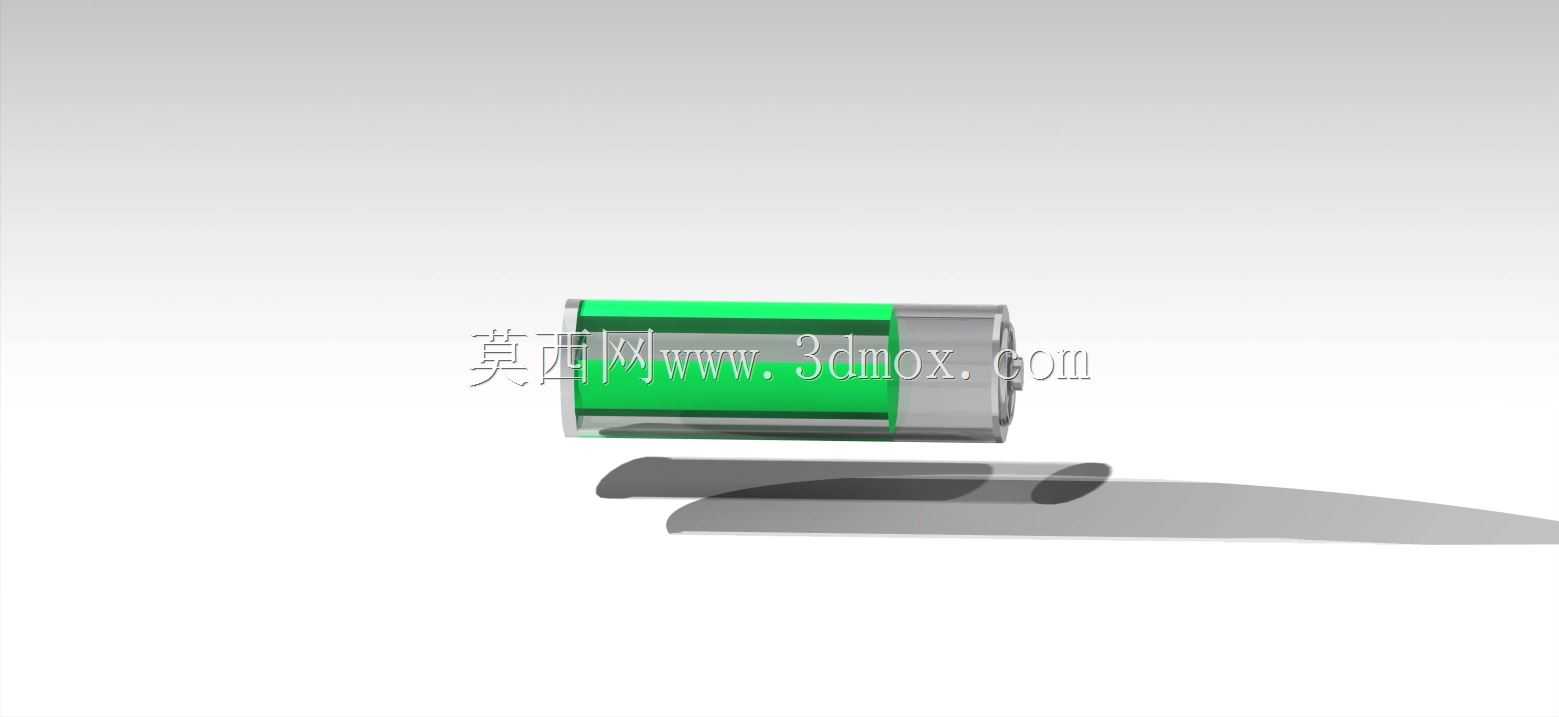

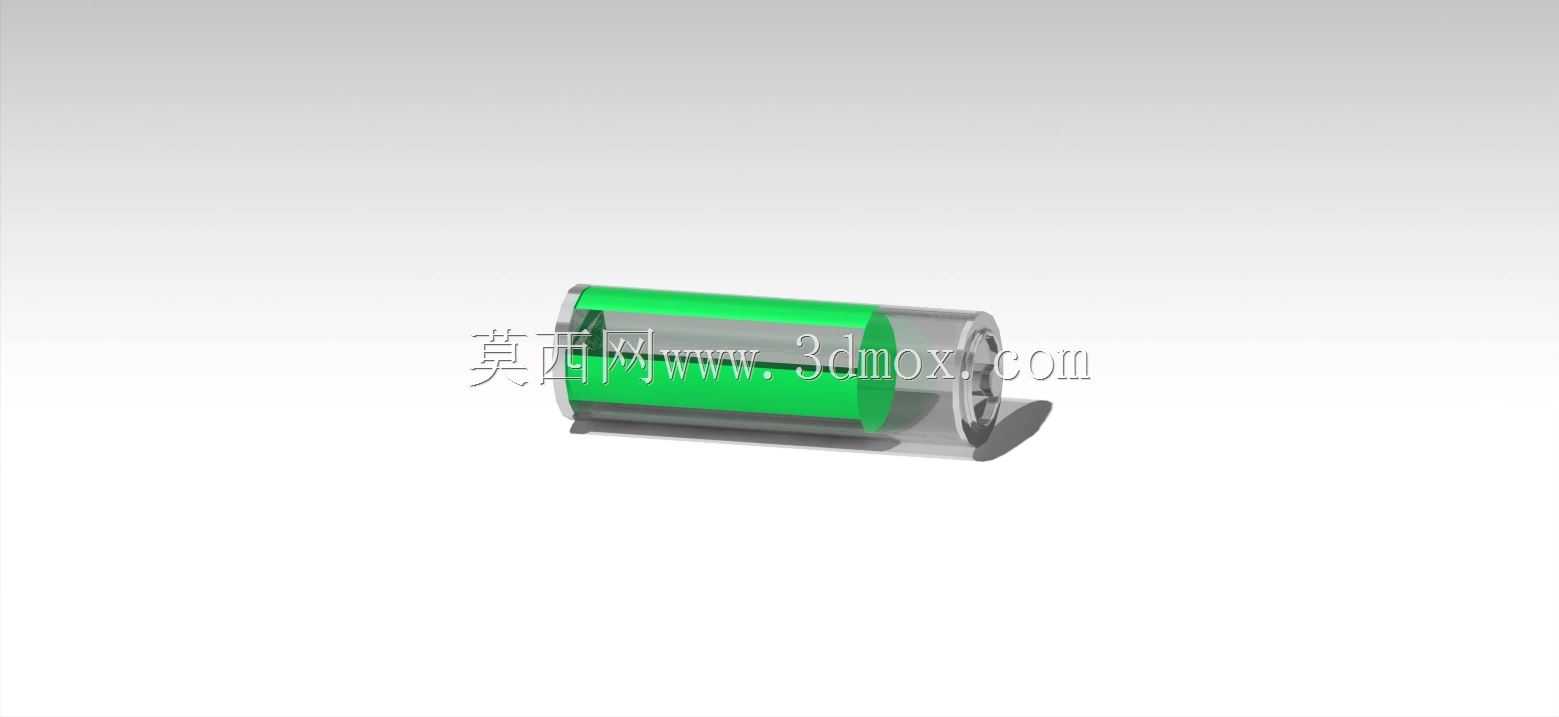

　　设计过程中优先考虑了结构展示的直观性，将外壳做了半透明处理，内部绿色的电芯层、端部的密封绝缘结构、金属集流部件都做了分层区分，不同功能部件的材质表现做了差异化处理，能够让查看模型的人员快速区分不同结构的功能分区。不同于常规量产干电池的卷绕电芯隐藏设计，这个概念模型将内部电芯的填充范围、与外壳的间隙预留都做了可视化呈现，能够清晰看到电芯与外壳之间预留的膨胀间隙、端部密封结构的压合位置，这些细节都是实际电池结构设计中需要重点考量的部分——预留间隙不足会导致电池放电发热时外壳鼓胀，密封结构压合量不够会出现电解液渗漏的风险。

　　在配套设备的结构设计场景中，这类透明化的电池模型能够帮助结构工程师在做电池仓设计时，更清晰地预判电池装入后的空间占用，尤其是做带电池观察窗的设备设计时，可以直接参考这个模型的透明外壳效果，评估观察窗的位置、尺寸是否能够满足查看电池状态的需求。模型同时还原了电池放置状态下的投影轮廓，能够帮助工程师在做跌落仿真、装配干涉检查时，更准确地判断电池在仓内的晃动空间、与周边结构件的安全距离。

　　从产品功能特性来看，这个概念模型保留了干电池作为独立供电单元的所有核心结构特征：正负极的接触结构尺寸符合通用规范，内部电芯的填充比例参考实际量产电池的能量密度设计，端部的绝缘密封件位置与实际产品一致，不会因为是概念展示模型就省略核心的功能结构。不同于纯外观概念模型，这个结构模型的每一处尺寸都对应实际干电池的工程边界，既可以作为结构教学的展示样件，也可以作为便携设备电池仓设计的参考模型，帮助设计人员在方案阶段就规避电池装配、接触可靠性、空间预留方面的常见问题。

　　在做小型手持设备的结构设计时，很多工程师容易忽略电池与周边结构的间隙预留，比如电池仓壁厚过薄导致电池鼓胀时顶坏外壳，或者正负极接触弹片的压缩量设计不合理导致接触电阻过大，参考这个分层展示的电池模型，可以更直观地理解电池各个部位的功能，在设计配套结构时针对性地预留安全空间、设计合理的接触结构。比如模型中展示的电芯填充范围，就提示设计人员在电池仓对应电芯的位置不要设计尖锐的筋位，避免外壳受挤压时刺破电芯绝缘层引发安全问题；端部的密封结构位置，则提示设计人员不要在这个位置设计过紧的夹持结构，避免破坏密封层导致电池失效。
