阶梯式传动转轴三维结构设计作品

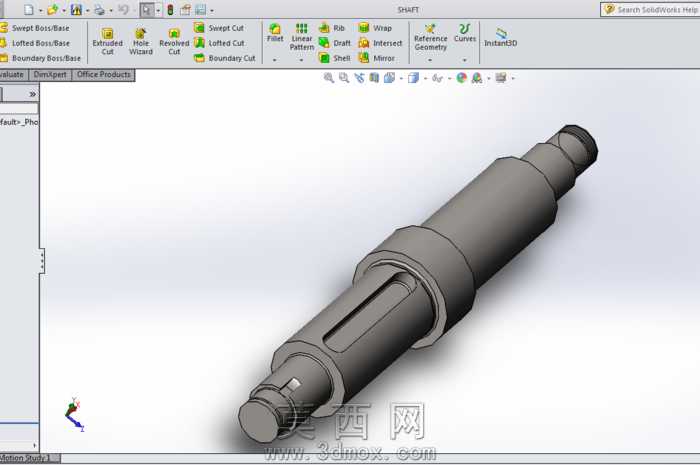

本作品为机械传动场景使用的阶梯式转轴三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计轴类零件的规范要求，从轴的径向尺寸基准、轴向定位基准出发，依次完成各轴段的回转特征创建，保证各轴段同轴度公差符合传动件装配要求。模型外观采用金属质感的哑光钢材质渲染，还原了钢制传动轴的真实表面质感，渲染过程中调整了环境光与漫反射参数，清晰呈现轴体各段的直径变化、台阶过渡圆角、键槽切削结构的细节，没有出现特征失真、结构错位的问题。结构设计上，该轴为典型的阶梯轴构型，从左至右依次设置了不同直径的轴段，分别用于安装联轴器、传动轮、轴承等配套零部件，轴身开设的键槽采用标准平键槽尺寸设计，槽边的倒角、轴端的中心孔、各台阶处的过渡圆角均按照机械加工工艺要求做了细节处理，避免应力集中问题，同时预留了轴用挡圈的安装槽位，满足轴向定位的装配需求。设计思路围绕传动系统的实际使用需求展开，充分考虑轴类零件的扭矩传递、零部件定位、装配工艺性等核心要求，各轴段的长度与直径匹配对应安装零件的标准尺寸，既保证轴体自身的抗弯、抗扭强度，也兼顾了装配时的零件拆装便利性，键槽的位置设置在对应传动件的配合段，保证扭矩传递过程中受力均匀，轴端的倒角设计方便装配时的导向导入，避免安装过程中刮伤配合零件的内孔表面。模型的所有特征均保留可编辑参数，方便后续根据不同的传动功率、安装尺寸需求调整轴段参数，适配不同的机械设备传动场景，整体结构严谨，细节完整，可直接用于机械设计教学、传动系统方案演示、虚拟装配仿真等场景。
