十叶黑色家用风扇螺旋桨结构设计

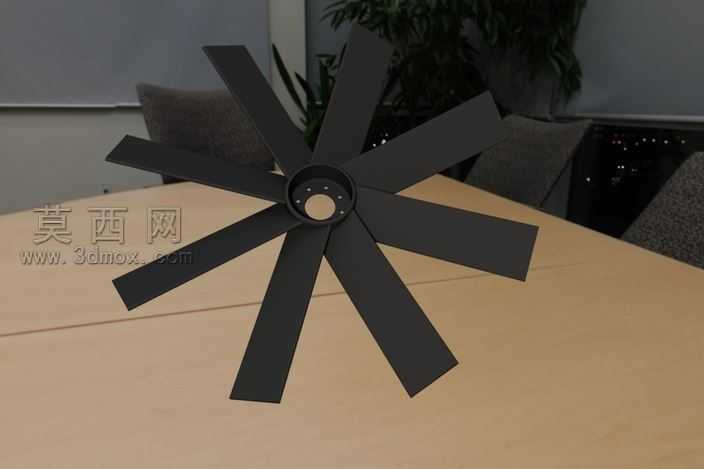

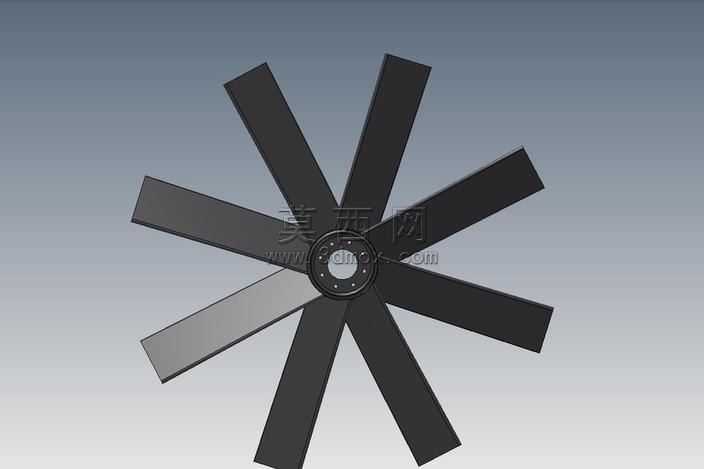

本作品为十叶片结构的风扇螺旋桨三维模型，建模阶段首先确定中心轮毂的基准尺寸，以中心安装孔为定位基准，先绘制轮毂的回转截面草图，通过回转命令生成带安装定位孔的轮毂基体，轮毂上均匀分布的安装小孔采用圆周阵列方式生成，保证各孔的位置度公差符合装配要求。叶片部分采用曲面建模思路，先绘制单个叶片的翼型截面轮廓，结合叶片从根部到 tip 端的扭转角度变化规律，通过放样曲面生成单个叶片的主体曲面，再对曲面进行加厚处理生成实体叶片，叶片根部与轮毂的衔接位置做圆角过渡处理，避免应力集中，提升结构强度。完成单个叶片建模后，以轮毂中心轴线为阵列轴，采用圆周阵列命令生成均匀分布的十片叶片，阵列过程中严格控制阵列角度与数量，保证各叶片之间的夹角完全一致，确保运转时的动平衡性能。材质设置上，整体模型赋予哑光黑色硬质塑料材质，调整材质的粗糙度、反光度参数，模拟ABS工程塑料的真实质感，渲染阶段采用柔和的室内漫反射光照，搭配浅棕色桌面作为承载背景，清晰呈现叶片的扭转角度、厚度变化以及轮毂的安装结构细节。设计过程中充分考虑风扇的送风效率与运转噪音，十叶片的布局相比传统少叶结构能够切割更均匀的气流，降低风阻产生的紊流噪音，叶片的扭转角度从根部到端部逐步变化，适配不同半径位置的线速度，提升整体送风的均匀性，轮毂的安装孔位尺寸参考通用家用风扇的电机输出轴标准设计，可直接适配对应规格的风扇电机装配使用，模型的各部分结构均做了合理的拔模斜度处理，满足注塑生产的工艺要求，无倒扣、薄壁等不合理结构，可直接用于后续的结构验证、开模生产参考。
