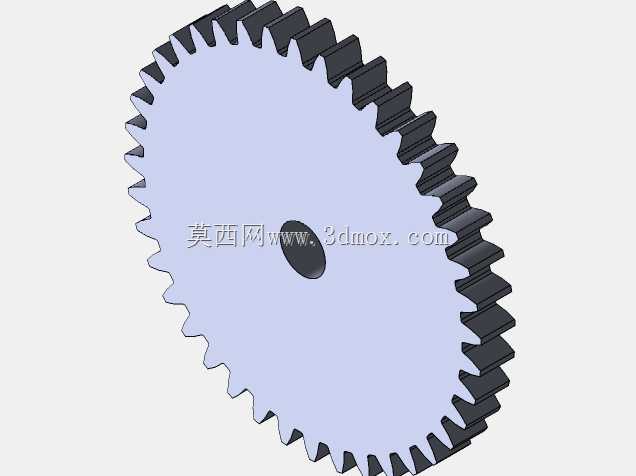

参数化可配置渐开线直齿传动齿轮

　　在非标自动化传动结构设计、小型CNC设备改造以及教学演示类机械项目中，渐开线直齿轮是应用频次极高的基础传动零件，很多设计人员在实际建模时往往会遇到齿形精度不足、参数调整繁琐、加工后啮合卡滞的问题，这款参数化构建的渐开线齿轮模型，正是针对这类实际工程痛点完成的设计。

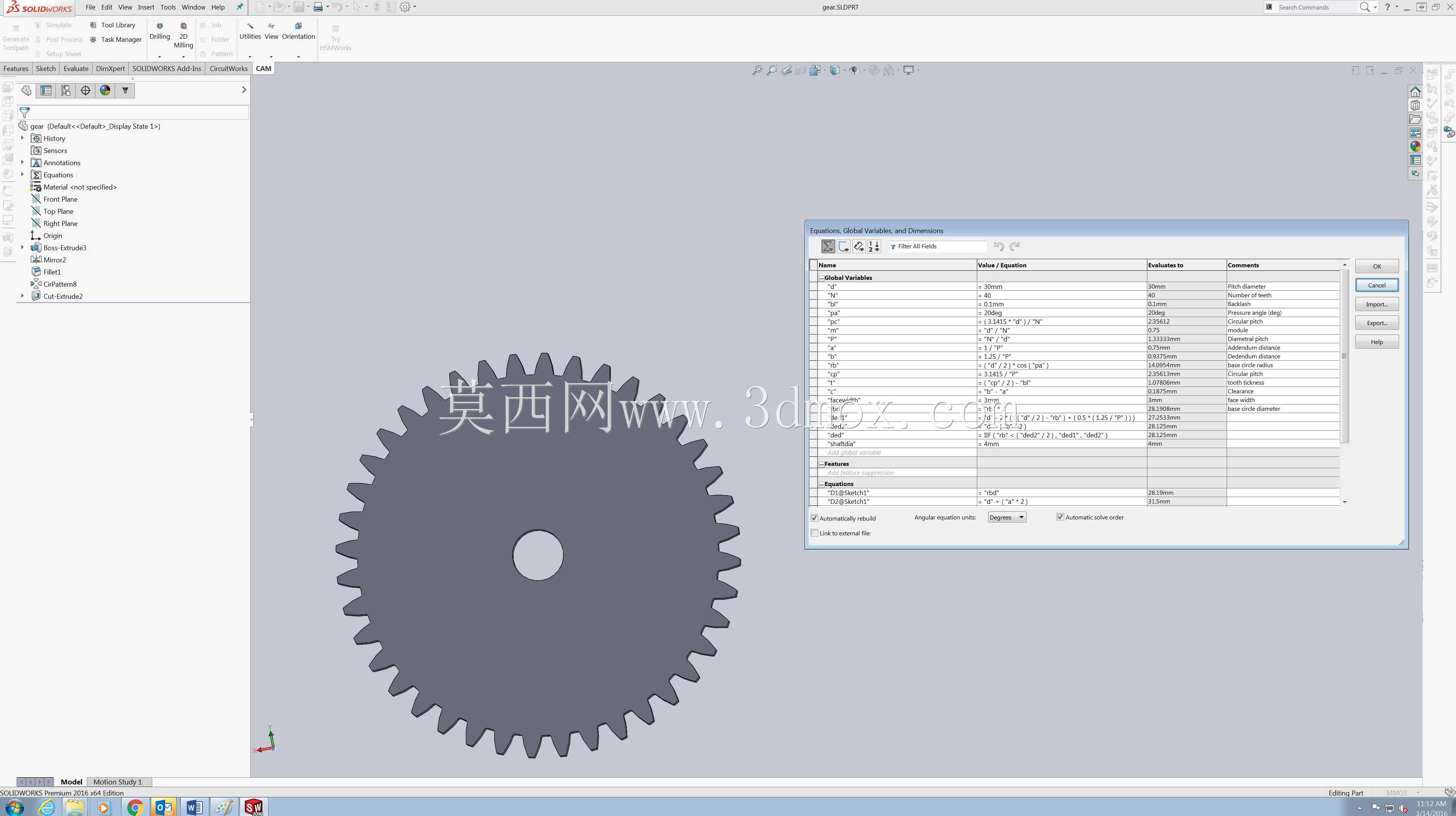

　　从实际加工适配的角度出发，设计阶段就考虑了普通数控设备加工时的主轴跳动误差，预留了0.1mm的可配置齿侧间隙，在Roland SRM-20这类小型桌面CNC设备上完成实际切削加工后，齿轮啮合过程无卡滞、传动噪音控制在合理区间，完全能满足小型传动机构的使用需求。不同于固定参数的齿轮模型，这套模型的所有核心参数都支持自定义配置，设计人员可以根据实际传动比、中心距、负载要求，直接调整齿数、模数、压力角、齿顶高系数、顶隙系数等核心参数，模型会自动通过方程驱动重新生成准确的渐开线齿形，不需要逐段绘制齿廓曲线，能大幅缩短传动结构的设计周期。

　　在实际应用场景中，这类参数化齿轮既可以用于小型输送线的动力传动单元，也能适配桌面级教学实验设备的传动演示结构，还可以作为非标工装夹具的传动调节部件使用。设计时没有采用简化的近似齿形，而是严格按照渐开线生成方程构建齿廓曲线，齿形啮合过程中能保证恒定的传动比，避免了近似齿形带来的传动冲击、磨损过快问题。

　　从安装边界来看，齿轮中心的安装孔参数同样支持配置，可以根据所选用的传动轴直径、键槽尺寸调整安装位结构，不需要额外进行孔位的二次修改；齿轮的齿厚、轮毂凸台尺寸也都纳入了参数化配置范围，设计人员可以根据实际安装空间的轴向、径向尺寸限制，快速调整齿轮的整体外形尺寸，适配不同的安装腔体空间，避免出现齿轮与周边结构件干涉的问题。

　　在数控加工环节，这套模型的齿形曲面连续无碎面，生成的刀具路径平滑，不需要额外进行曲面修复，不管是采用铣削加工还是3D打印制作，都能直接导出可用的加工模型。针对存在主轴跳动、刀具让刀的加工场景，齿隙参数的可配置特性可以让设计人员根据自身设备的实际加工精度，灵活调整啮合间隙，不需要反复修配齿面就能实现顺畅传动，对于小批量定制的传动结构来说，能有效减少试切调整的时间成本。

　　很多入门级设计人员在绘制齿轮时，往往容易忽略齿根过渡曲线的处理，导致加工后齿根应力集中，齿轮使用寿命缩短，这套模型在构建时就按照标准齿根过渡曲线生成结构，齿根圆角参数同样支持调整，能满足不同负载工况下的齿根强度要求。在传动精度要求较高的场景下，可以将齿隙参数调整到更小的数值，配合高精度加工就能实现低背隙的传动效果；在对传动精度要求不高、负载较大的场景下，可以适当增大齿隙，降低加工精度要求，控制零件的加工成本。

　　不同于插件生成的固定齿轮模型，这套参数化模型的所有尺寸关联逻辑都清晰可控，设计人员可以根据自身项目的特殊需求，在现有参数基础上增加减重孔、定位销孔等附加结构，不会破坏原有齿形的参数驱动逻辑，后续调整齿轮参数时附加结构也能随主体同步更新，适配更多定制化的传动结构设计需求。在实际装配验证中，按照参数生成的配对齿轮可以实现准确的中心距配合，不会出现齿顶干涉、根切等常见的齿轮设计问题，即使是缺乏齿轮设计经验的入门工程师，也能通过调整参数快速生成符合工程要求的可用齿轮模型，减少齿轮设计过程中的计算与绘图工作量。
