珀耳帖热电温控模块结构设计

　　在精密温控设备的结构设计环节，珀耳帖模块的三维建模精度直接决定了整套温控系统的换热效率与运行稳定性，这类固态换热元件没有传统压缩制冷系统的运动部件，不存在制冷剂泄漏风险，体积紧凑的特性让它在小空间精准温控场景下有不可替代的应用优势。从实际工程落地的场景来看，这类模块常被集成在分析仪器的样品台温控单元、小型工业激光器件的散热组件、医疗检测设备的试剂恒温仓、车载小型冷藏装置的核心换热段，甚至是高精度电子元器件的高低温测试工装里，只要是需要在小范围内实现精准温度调控、对设备振动有严格限制的场合，都能看到这类热电模块的应用。

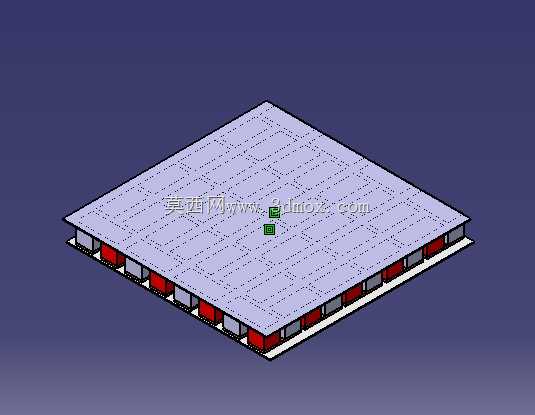

　　做这个模块的结构设计时，首先要考虑的是冷热端面的平面度公差，因为珀耳帖元件的换热效率高度依赖端面与外接散热端、负载端的贴合紧密程度，如果三维建模时端面的平面度预留公差不合理，实际装配后会出现局部接触间隙，不仅会大幅降低热传导效率，还可能因为局部热阻过大导致元件内部温差应力超标，长期运行出现晶粒断裂失效的问题。建模过程中需要明确冷热端的陶瓷基板边界，这部分是模块的结构承载基础，也是电绝缘与热传导的核心结构层，内部的半导体晶粒阵列排布要兼顾电路串联的导通路径与热流方向的均匀性，不能出现局部晶粒排布过密导致的热流集中问题，同时要给晶粒之间的连接铜片预留足够的热膨胀补偿间隙，避免设备在冷热循环工况下，因为铜片与半导体材料的热膨胀系数差异产生结构内应力，拉脱焊接接点。从安装边界的设计逻辑来看，这类模块的外形通常为规整的薄型方块结构，建模时需要严格标注四个安装定位孔的位置度公差，因为实际装配时模块会被夹紧在散热冷排与温控负载之间，定位孔的偏差会导致夹紧力分布不均，局部压力过大可能压裂陶瓷基板，压力过小则会增大接触热阻。同时要预留出模块供电引线的出线空间，引线的弯折半径不能小于线材直径的五倍，避免装配过程中引线根部反复弯折出现线芯断裂，引线与模块本体的连接部位要做应力释放结构，不能让线材的拉力直接作用在内部焊接点上。

　　很多初次接触这类元件的结构设计师容易忽略冷热端的隔热设计，在三维装配建模时，需要在模块的四周侧面预留低导热系数的隔热材料安装空间，避免冷热端面之间通过周边空气形成旁通热流，抵消模块的有效制冷量，尤其是在温差超过四十摄氏度的应用场景下，侧面的隔热结构设计甚至会直接影响整套系统的温控精度。另外要考虑模块的工作压力边界，这类固态热电模块的夹紧力有严格的区间范围，建模时配套的压紧结构要做压力均匀化设计，通常会在模块与散热端之间添加一层薄的导热石墨片或者导热硅脂层，填充微观层面的接触间隙，这部分的层厚在建模时也要做合理预留，不能因为压缩量过大导致导热材料被过度挤压溢出，污染周边的结构件。

　　从功能特性的匹配角度，建模时还要区分不同功率等级模块的晶粒尺寸差异，大制冷量的模块半导体晶粒尺寸更大，对应的基板厚度也会相应增加，结构强度更高，适合大负载的温控场景，而小功率的模块厚度更薄，响应速度更快，适合小质量负载的快速温控场景，在做设备选型配套的三维装配时，不能只看安装尺寸一致就直接替换，还要核对模块的最大工作电流、最大温差参数与驱动电路的匹配性，避免出现驱动能力不足或者过流烧毁的问题。实际工程应用中，这类模块很少单独使用，建模时通常需要同步匹配冷端的温度传感器安装位，传感器要尽量贴近冷端的中心位置，才能准确采集到实际的控制温度，避免因为温度采集滞后导致温控系统出现振荡。热端的散热结构设计同样关键，如果热端的热量不能及时导出，不仅会让模块的制冷效率骤降，还会导致模块整体温度过高，超过半导体材料的最高耐受温度，出现永久性的性能衰减，所以在整套温控组件的三维建模中，热端的散热鳍片面积、风冷或者液冷的流道设计都要和模块的最大热耗匹配，预留足够的散热余量。
