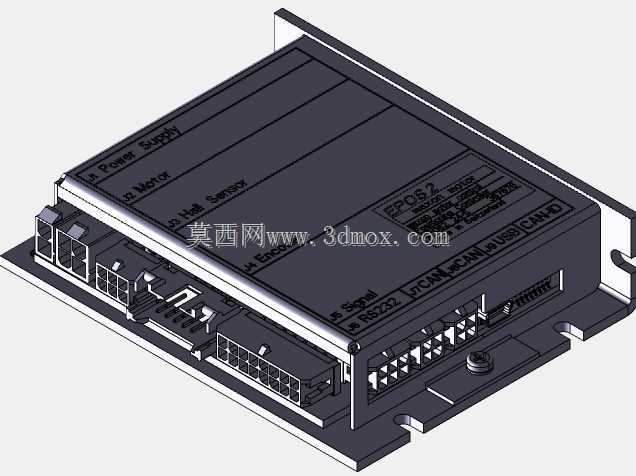

MAXON EPOS2 24/5数字定位控制器三维结构

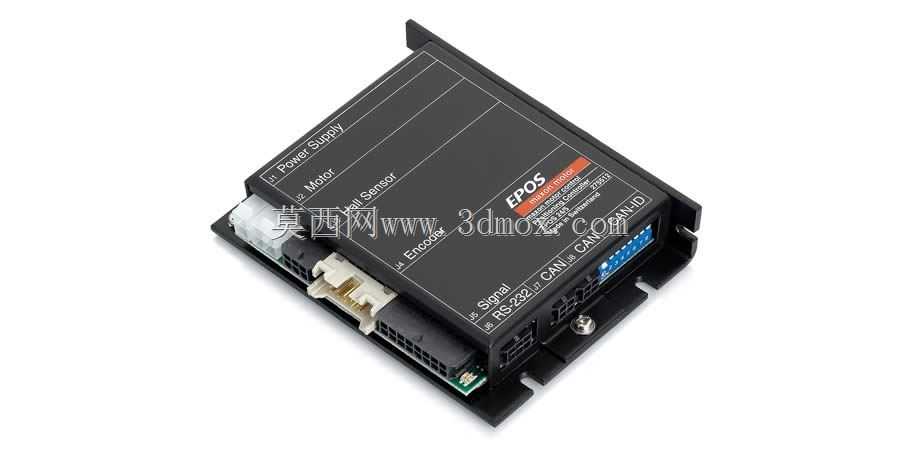

　　在桌面级精密运动控制场景中，这类小功率数字定位控制器的应用覆盖范围极广，从实验室小型测试转台、医疗设备的精密进给机构，到半导体封装设备的微位移调整单元、协作机器人的关节驱动配套，都能见到同类型产品的身影。这款定位控制器额定适配5A持续输出电流，支持11-24V直流供电，是小型直流有刷、无刷电机做位置闭环控制的核心配套部件，区别于大型工业驱动的厚重结构，它的紧凑化设计完全针对安装空间受限的精密设备场景做了优化。

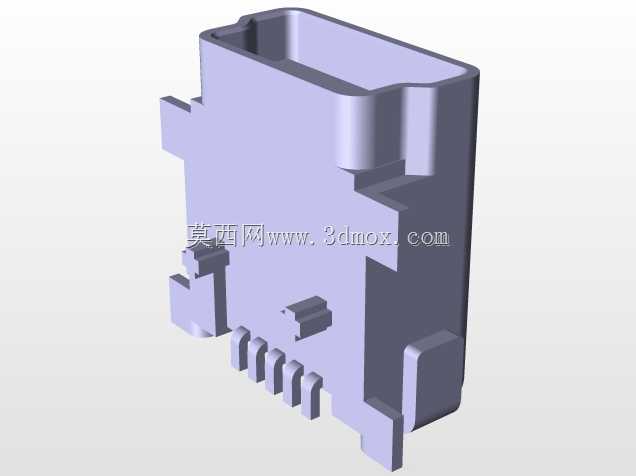

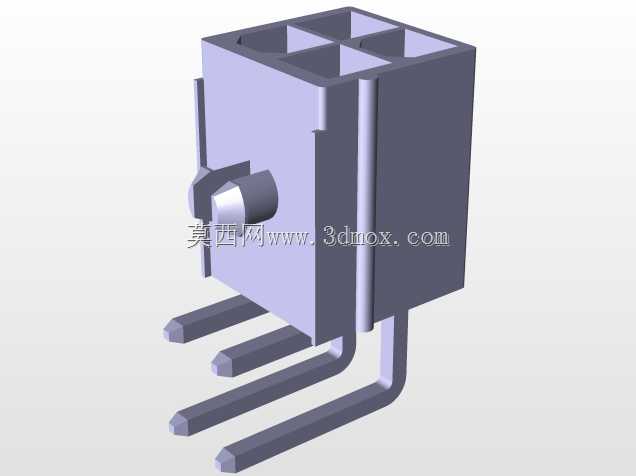

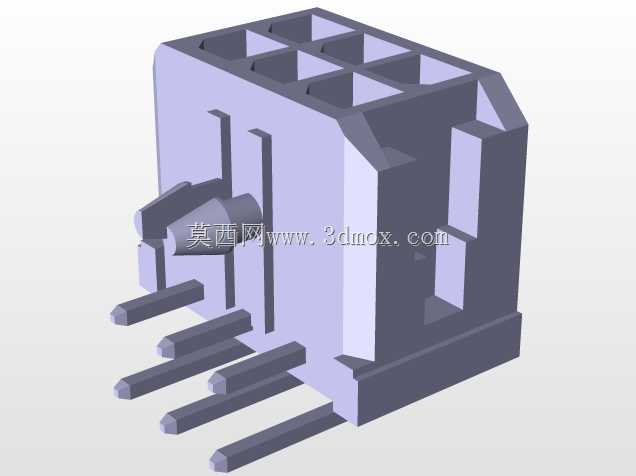

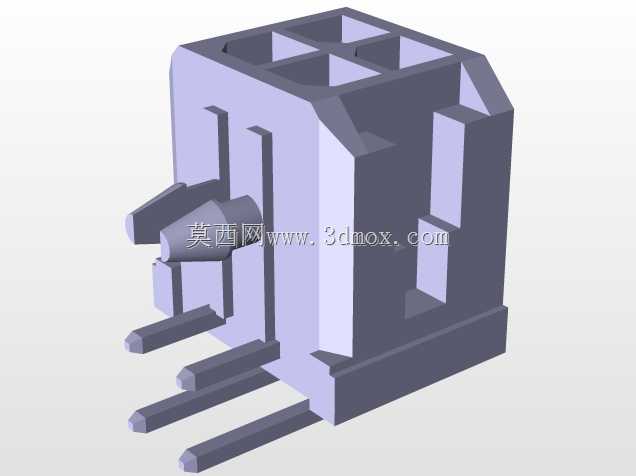

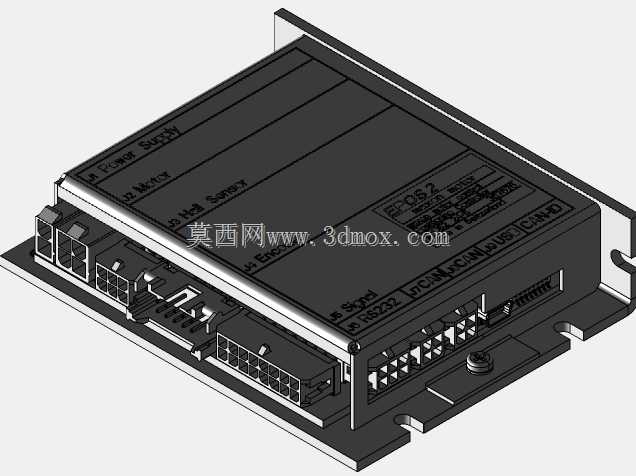

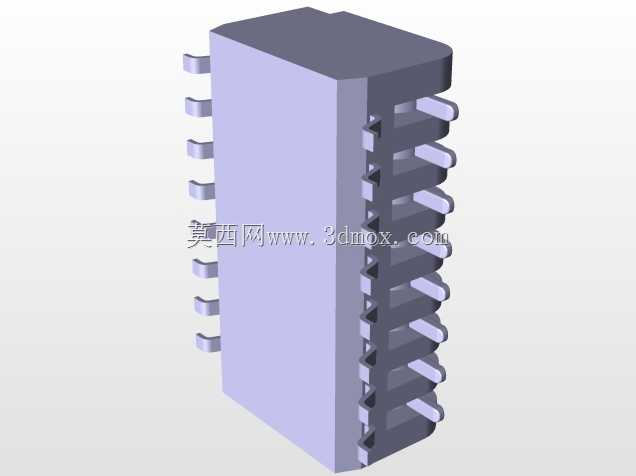

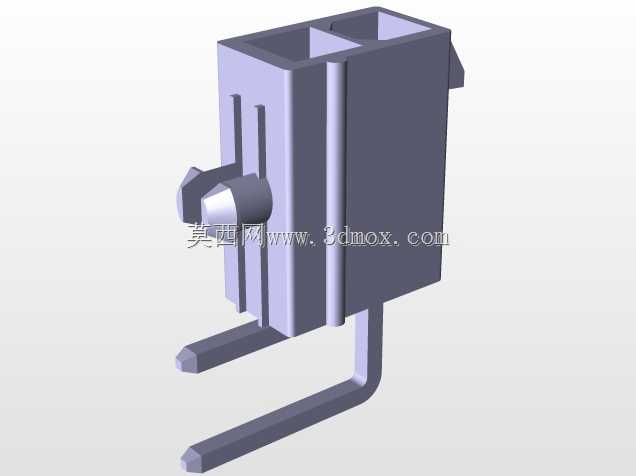

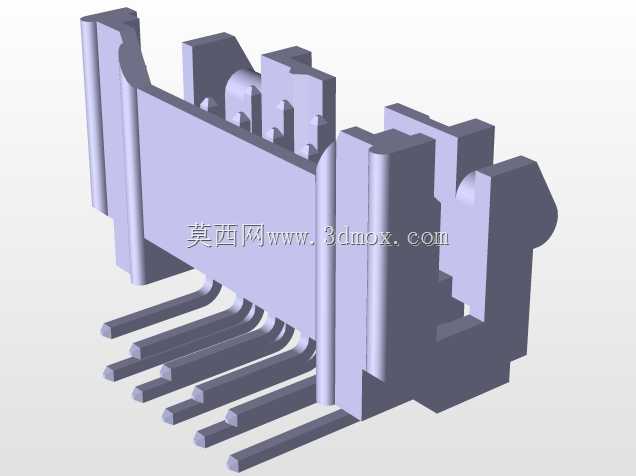

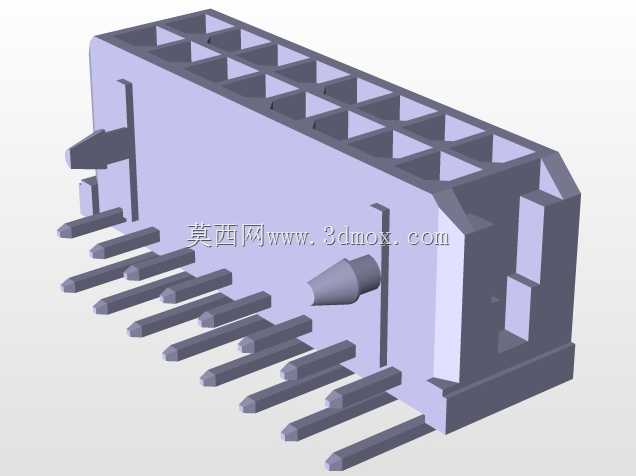

　　从结构设计角度看，这款控制器的外壳采用拉伸铝型材搭配两侧端盖的组合方案，铝壳本体同时承担散热与电磁屏蔽的双重作用，表面做了黑色阳极氧化处理，既提升外壳耐磨性能，也避免金属外壳在设备内部与其他导电部件意外短接。外壳侧面预留的多组接口做了防呆设计，电源、电机、编码器、通讯接口的引脚定义完全区隔，现场接线时不会出现插错接口的问题，其中RS232与CAN总线接口并排布置，方便用户根据实际通讯需求选择接线方式，接口旁的状态指示灯开孔位置正对内部PCB板载LED，无需拆开外壳就能直观判断设备供电、通讯、运行的状态。

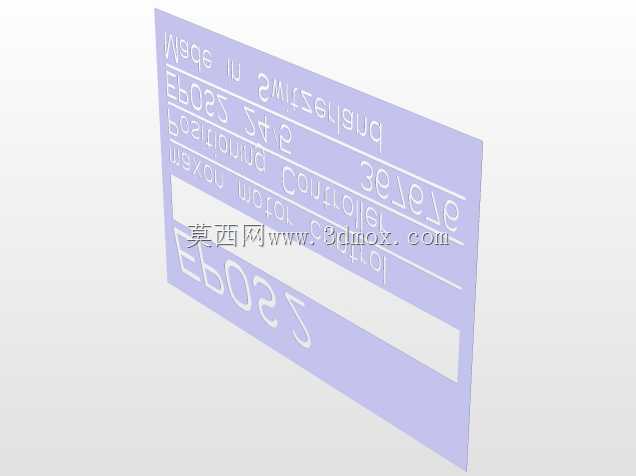

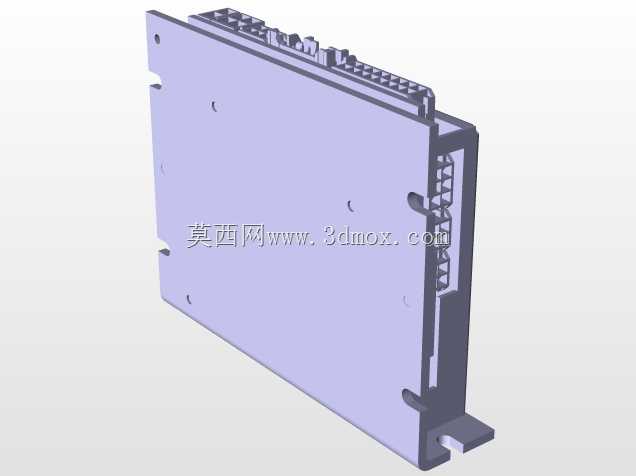

　　做三维建模时，首先要还原的就是它的安装边界尺寸：控制器底部带两个对称的安装固定耳，耳片上的安装孔位间距、孔径都严格按照实物测绘还原，安装耳与壳体主体的过渡位置做了加强筋处理，避免长期受振动后固定耳出现断裂。壳体表面的丝印标识在建模时也做了对应位置的凹凸还原，包括电源、电机、编码器、传感器的接口标识，以及型号参数的印刷区域，这些细节在做设备整体装配校验时，能帮助接线人员快速识别接口，减少装配阶段的错接概率。

　　从功能特性上看，这款控制器内置完整的位置、速度、电流三环控制逻辑，不需要额外搭配上位机做复杂的底层算法开发，就能实现电机的高精度点位定位、速度同步运行，配套的编码器接口支持增量式编码器信号直接接入，内部的运算单元可以实时处理编码器反馈的位置信号，动态调整输出电流来保证定位精度。在做设备结构布局时，这类控制器的安装位置通常会靠近驱动电机布置，以此缩短动力线与编码器线的走线长度，减少信号干扰，因此建模时预留的接线空间也完全匹配实际使用场景，接口前方留出了足够的线缆弯曲半径空间，不会出现接完线后线缆弯折过度导致接触不良的问题。

　　壳体侧面的拨码开关区域做了内凹设计，拨码开关不会突出壳体表面，避免设备内部走线或者其他部件移动时误碰拨码改变参数，拨码旁的参数标识也和实物一一对应，方便现场调试时快速调整节点地址、终端电阻等参数。控制器的PCB板边缘与外壳内壁之间预留了均匀的间隙，既满足安规要求的电气间隙距离，也能在壳体受轻微挤压时不会直接压迫PCB板导致元器件损坏。底部的散热区域和壳体铝型材直接接触，功率器件产生的热量可以通过铝壳快速散发到周围空气中，24V供电下5A持续输出时不需要额外加装散热风扇，完全依靠自然散热就能满足长时间稳定运行的温升要求，这也让它非常适合用在对噪音有要求的医疗、实验室设备场景中。

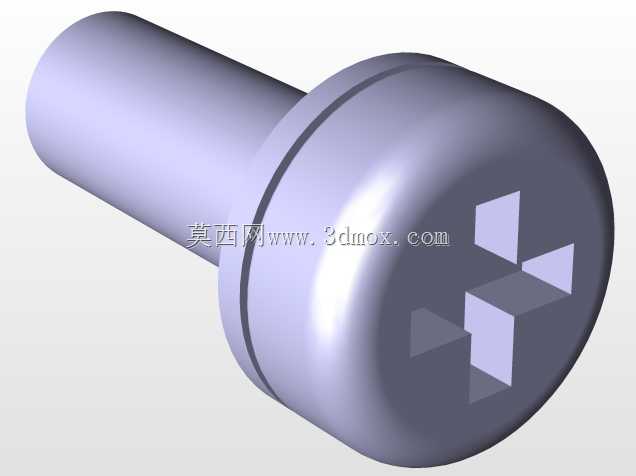

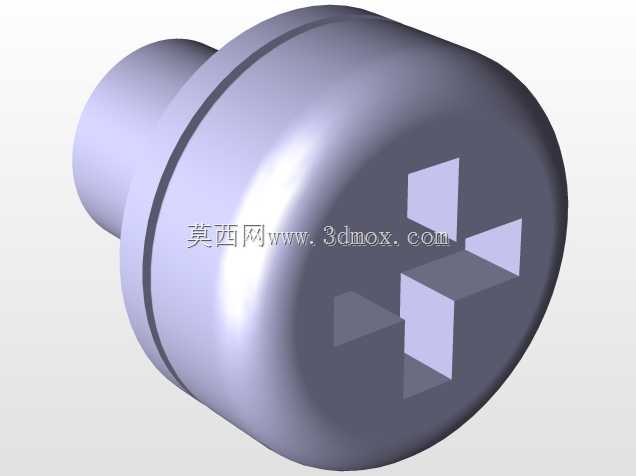

　　在做整机装配干涉检查时，这款控制器的三维模型还原了所有外部突出结构的尺寸，包括接口处的连接器突出高度、安装耳的厚度、壳体表面的固定螺丝头高度，确保在布局时不会和周边的结构件、线缆产生干涉。很多工程师在做小型自动化设备选型时，容易忽略控制器的安装空间与接线空间预留，通过精准的三维模型提前做装配校验，就能避免后期加工完安装板后发现尺寸不匹配、接线空间不足的问题，大幅缩短设备开发的迭代周期。
