橡胶材质电线防护索环垫片结构设计

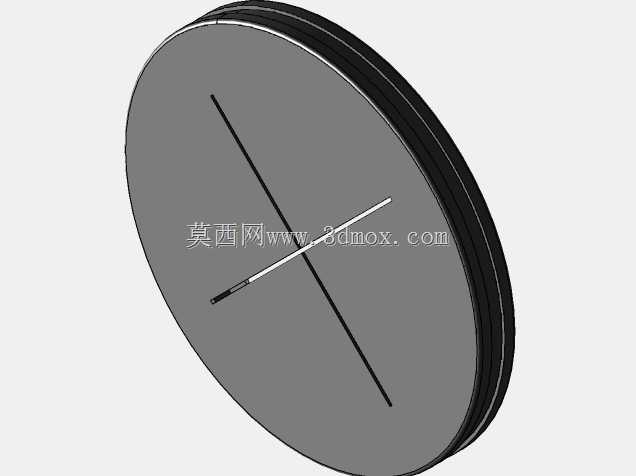

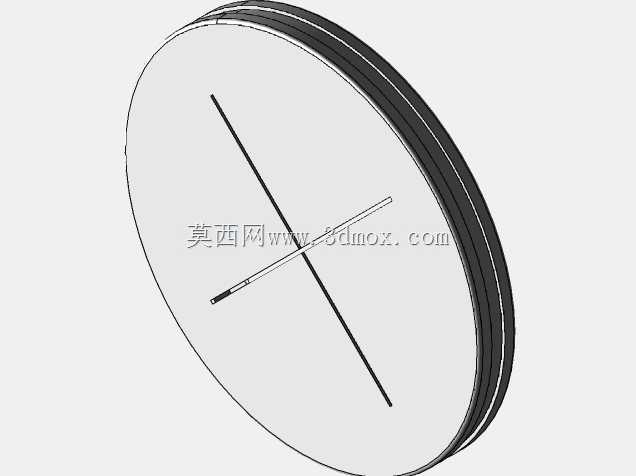

　　在电源变压器的整机布线工序里，线缆穿过金属钣金壳体的过孔位置，一直是结构设计需要重点关注的防护节点——裸钣金的冲切边缘存在锐边毛刺，设备运行过程中产生的微幅振动会让线缆绝缘层与锐边持续摩擦，短则数月就可能磨破绝缘层引发短路、漏电等安全隐患，索环垫片正是为解决这一实际工程问题设计的配套防护零件。这款索环垫片主体采用橡胶材质成型，利用橡胶自身的高弹性、绝缘性与耐磨损特性，在钣金过孔与线缆之间形成柔性缓冲隔离层，避免硬质金属边缘直接接触线缆外皮；其内部适配2mm厚度的钣金安装面板，设计时充分考虑了钣金冲裁后的公差余量，橡胶圈的嵌入卡槽宽度略小于钣金厚度，装配时依靠橡胶的压缩形变卡紧在过孔位置，不需要额外涂胶或者加装紧固件就能实现可靠固定，不会因为设备运输、运行的振动出现松脱移位。从结构外形来看，该零件为扁平圆盘式设计，外圈带有多层环形凸筋，这些凸筋一方面可以在装配时填补过孔与索环之间的装配间隙，起到一定的防尘、隔振作用，另一方面也能增大索环与钣金孔壁的接触摩擦力，进一步提升安装后的稳固性；中心的穿线孔根据常规变压器内部布线的线径范围做了适配设计，孔壁做了圆弧过渡处理，没有尖锐棱角，线缆穿过时不会被孔边刮伤，同时橡胶孔壁可以紧密贴合线缆外壁，减少线缆在孔位处的窜动空间。

　　在实际选型应用时，需要先确认设备壳体的过孔直径、钣金面板厚度是否与该索环垫片的安装边界匹配：安装时只需将索环对准钣金过孔，均匀按压外圈即可将其卡入孔位，整个装配过程不需要专用工具，单人徒手即可完成，能够有效提升生产线的装配效率；相比传统的PVC护线套，橡胶材质的索环垫片耐温范围更宽，在变压器长期运行产生的温升环境下不会轻易老化变脆，使用寿命更长，同时橡胶的绝缘性能也能为过孔位置的线缆提供额外的电气绝缘防护，降低绝缘击穿的风险。

　　设计这类护线零件时，不能只关注静态的尺寸配合，还要充分考虑材料的蠕变特性——橡胶在长期受压状态下会出现轻微的形变，因此卡槽的过盈量需要控制在合理区间，过盈量太小容易松脱，过盈量太大则会增加装配难度，甚至导致橡胶件在装配时被挤裂；这款索环垫片的卡槽尺寸经过反复调整，既保证了足够的卡紧力，又不会让装配阻力过大，适配生产线的快速装配节奏。另外，圆盘式的扁平外形不会在壳体内外突出过多，不会占用变压器内部宝贵的布线空间，也不会影响外部盖板的安装贴合，对于内部结构紧凑的小型电源变压器来说，这种低轮廓的防护零件不会和周边的绕组、接线端子等部件产生干涉，适配性更强。

　　在变压器的日常维护过程中，如果需要更换穿过该孔位的线缆，只需要将旧线缆抽出，新线缆顺着索环的中心孔穿入即可，不需要拆卸索环本身，维护操作十分便捷；橡胶材质本身也具备一定的耐油污特性，能够抵御变压器运行过程中可能产生的少量绝缘油、助焊剂残留等物质的侵蚀，不会因为接触常见的工业油污出现溶胀、开裂等问题，长期使用的可靠性有充足保障。从建模逻辑来看，该零件属于典型的回转类结构，建模时先绘制截面轮廓，通过回转命令生成主体结构，再对外圈的凸筋、卡槽位置做细节处理，所有的过渡圆角都按照橡胶件的成型工艺要求设置，避免出现应力集中的位置，确保模具生产时的成型良品率，同时也能减少零件在反复拆装过程中出现撕裂的概率。
