多极电气接线端子块结构设计

　　在低压配电、电源变压设备的内部布线环节，接线端子块是实现导线可靠分接、电气连接稳固的核心基础部件，本次呈现的2极与5极组合式端子结构，主要适配小功率电源变压器的输出端接线场景，也可延伸用于工控柜内二次回路的导线分接作业，解决多根导线并行接驳时的绝缘隔离、接线防松、排布规整需求。从实际使用场景来看，这类端子块多安装在变压器骨架旁侧的安装位，或是设备内部的绝缘安装板上，需要承接变压器绕组引出线与外部负载导线的连接任务，日常运维中也需要支持单根导线的拆装操作，因此结构设计上首先考量了绝缘隔离性能与接线操作的便利性。

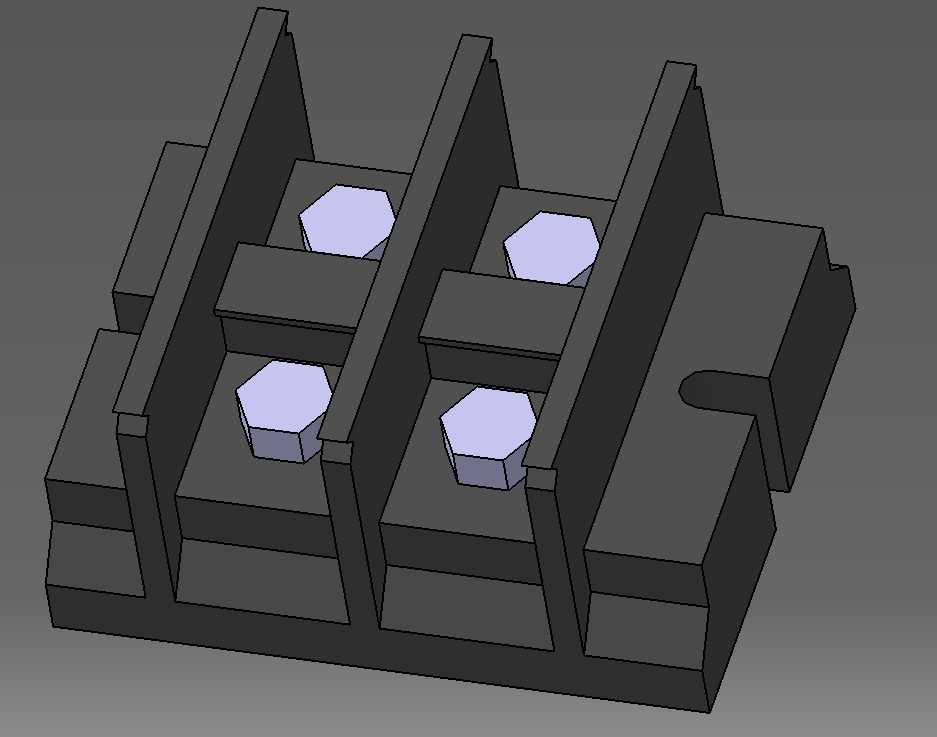

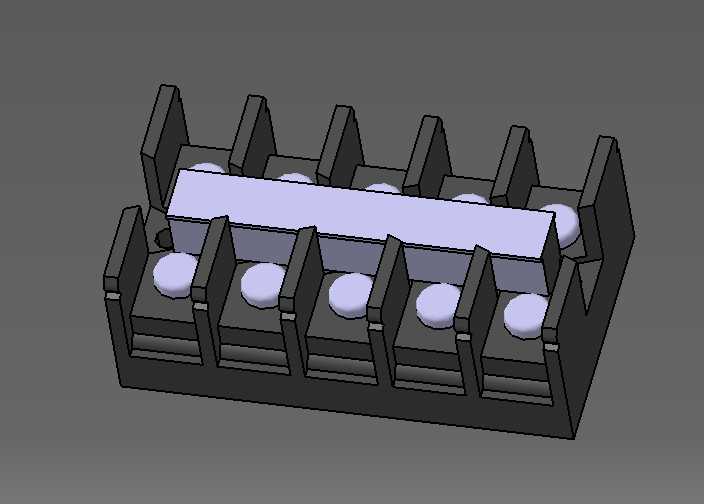

　　整个端子块采用一体化绝缘基座加分隔筋的结构形式，基座主体为绝缘材质，相邻接线位之间设置凸起的分隔筋，完全阻隔不同极接线位之间的电气间隙，避免多根导线接驳后因毛刺、积尘引发的极间短路风险，分隔筋的高度高于接线螺栓的顶部安装面，即使螺栓上的金属垫片出现轻微偏移，也不会触碰相邻极的导电部件。接线位采用内凹式腔体设计，每个腔体对应一个接线工位，腔体内部预留了螺栓安装的沉台空间，配套的六角接线螺栓嵌入腔体内部，拧动螺栓时不会出现跟转问题，导线端头压接冷压端子后可直接垫在螺栓下方，通过拧紧螺母实现导线的压紧固定，腔体的侧壁厚度经过校核，在螺栓拧紧力矩达到常规接线要求的1.2N·m时，侧壁不会出现开裂、形变问题。

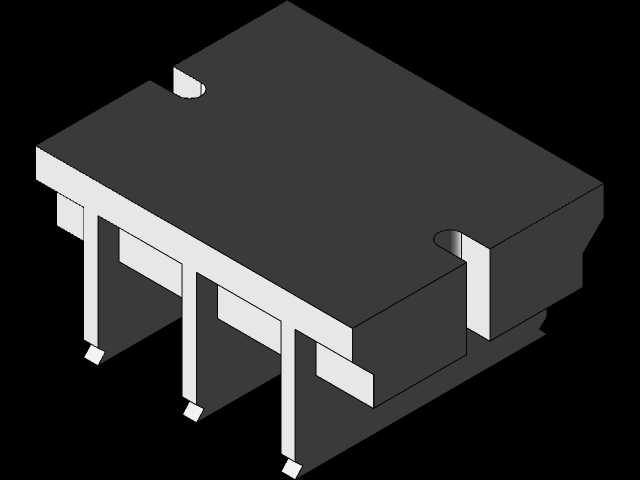

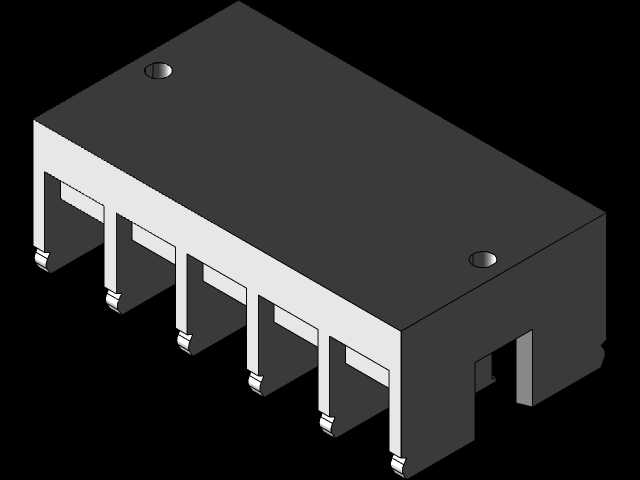

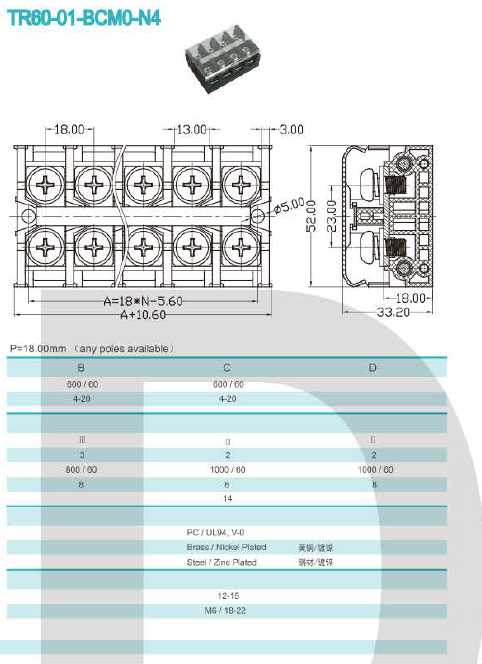

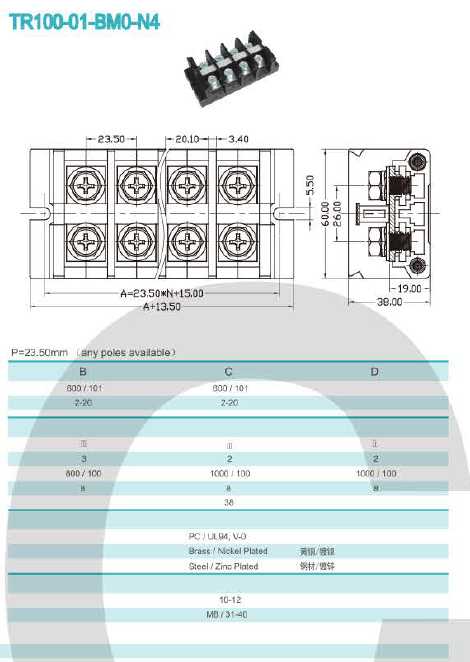

　　从安装边界来看，整个端子块的底部为平整安装面，侧边设置有定位卡扣结构，可直接卡入变压器旁侧预设的安装卡槽内，无需额外打孔固定，安装后整体高度低于变压器外围的绝缘护罩高度，不会出现护罩无法盖合的干涉问题；2极与5极的组合结构可根据实际接线需求灵活拼接，基座侧边设置有拼接卡槽与卡凸，多块端子块拼接后可形成整体式端子排，适配不同极数的接线需求，拼接后的整体平面度误差控制在0.2mm以内，安装后不会出现局部翘起的问题。

　　设计过程中针对接线的防松需求做了专项优化，每个接线腔体的底部设置有防滑纹路，当冷压端子被螺栓压紧在腔体底部时，防滑纹路可嵌入冷压端子的底面，增大接触摩擦力，避免设备运行过程中因振动导致螺栓松动、接线脱落；同时螺栓的安装孔位预留了0.5mm的调节余量，当导线线径存在小幅偏差时，依然可以保证螺栓垂直压紧，不会出现压偏导致的导线接触不良问题。绝缘基座的边角位置全部做了R1.5的圆角处理，避免安装作业时尖锐边角划伤操作人员的手部，也不会在装配过程中刮伤导线的绝缘层；基座一侧设置的半圆定位缺口，可与安装面上的定位凸柱配合，实现端子块的安装防呆，避免装配时出现极序装反的问题，保证接线相位的准确性。从实际工况适配角度，这类端子块可长期在-20℃到85℃的环境温度下工作，绝缘材质的阻燃等级满足UL94-V0要求，即使接线部位出现短时过载发热，也不会引发基座燃烧，适配电源变压器长期工作的温升环境；相邻接线位之间的电气间隙大于3mm，爬电距离大于4mm，满足低压电气设备的绝缘安全要求，可在交流500V以下的电路中可靠工作。
