300x400规格电抗氧化电气柜结构设计

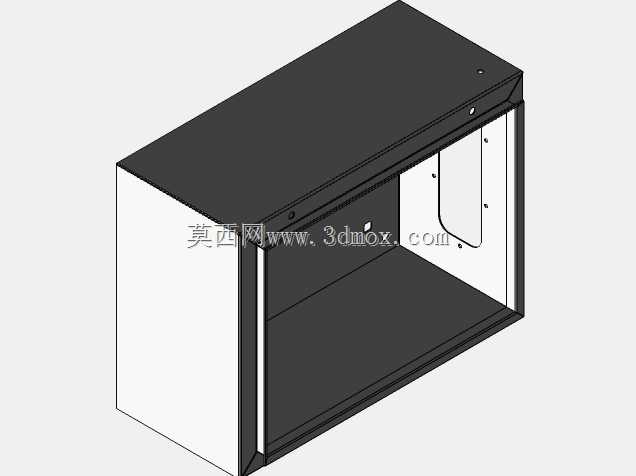

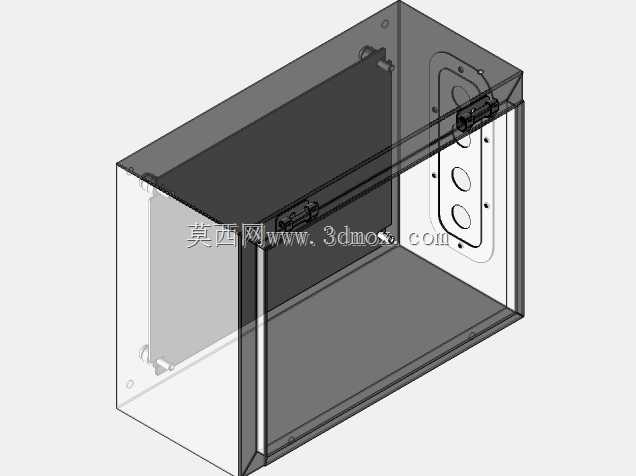

　　从结构设计的角度看，这款柜体采用全钣金折弯拼接的成型思路，整体为长方体封闭结构，侧面预留的开孔是为了适配电抗组件的接线端子穿出，开孔周边做了翻边处理，既可以提升开孔位置的结构强度，避免线缆敷设时被钣金锐边割破绝缘层，也能为后续安装密封胶圈提供贴合的安装基面，满足不同防护等级的使用需求。柜体的门体采用侧开铰接结构，铰链位置做了内藏式设计，避免外部磕碰导致铰链变形影响柜门开合，门体与柜体框架的贴合面预留了密封胶条的安装槽，关闭后可以实现框体与门体的紧密贴合，减少粉尘与水汽的侵入路径。在工业配电、电抗组件配套安装的现场场景里，这类300x400规格的电抗氧化柜体是承载电抗元件、实现电气隔离防护的核心结构件，日常多应用在车间低压配电支路、小型设备电抗集成工位、楼宇配电竖井的电抗单元安装场景中，核心作用是为内置的电抗组件提供封闭的安装空间，隔绝外界粉尘、潮气对电抗元件的侵蚀，同时通过金属壳体的屏蔽作用降低电抗工作时的电磁外泄对周边弱电信号的干扰，也能避免运维人员误触带电电抗部件引发安全隐患。

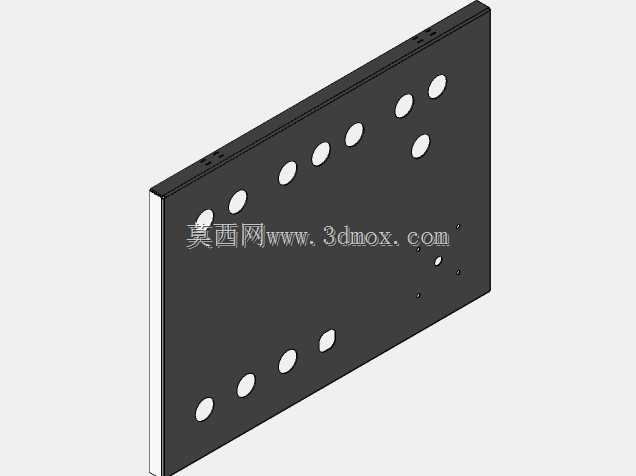

　　外形尺寸上300x400的边界设定，是充分考虑了常规小功率电抗元件的安装空间需求，内部预留的安装板位置可以根据电抗组件的实际安装孔位做灵活调整，安装板采用可拆卸式设计，运维人员可以先将电抗元件固定在安装板上完成接线调试，再整体推入柜体内部完成固定，大幅降低现场装配的操作难度。柜体的安装边界设计也充分适配现场安装需求，背部预留的挂装孔位可以直接配合膨胀螺栓固定在墙面或者安装支架上，底部也预留了落地安装的固定孔，支持挂装、落地两种安装方式，适配不同现场的安装条件。在结构强度设计上，柜体的折弯边都做了压筋处理，在不增加钣金板材厚度的前提下提升整体的抗形变能力，避免运输或者安装过程中受外力挤压出现柜体变形，导致门体无法正常闭合的问题。

　　内部的安装空间做了分区规划，靠近柜门的一侧预留了接线操作的冗余空间，方便运维人员在不拆除电抗主体的情况下完成接线端子的紧固、检测操作，靠近背部的区域为电抗元件的核心安装区，预留的散热间隙可以保证电抗工作时产生的热量通过柜体金属壁自然散出，避免封闭空间内热量积聚导致元件工作温度超标。柜门的锁止结构采用嵌入式设计，锁具安装后与柜门表面齐平，不会突出于柜门表面，减少外部勾挂的风险，锁具的安装位置做了加强板衬垫，频繁开关柜门也不会出现锁位松动的问题。

　　从实际使用的角度出发，这类柜体的氧化表面处理工艺，既可以提升钣金表面的抗锈蚀能力，在潮湿、多粉尘的工业现场也能长期保持表面结构完整，不会因为锈蚀导致壳体防护能力下降，同时氧化层的绝缘特性也能进一步降低壳体带电的安全风险。在做这类柜体的三维结构设计时，需要重点关注折弯工序的工艺避让，所有折弯位置都预留了足够的折弯半径，避免折弯时出现板材开裂的问题，拼接位置的连接孔位都做了错位公差预留，保证焊接或者螺栓拼接时可以顺利对位，不会出现孔位错位导致无法装配的问题。同时柜体的所有外露边缘都做了卷边或者去毛刺处理，避免装配、运维过程中划伤操作人员，细节处的结构处理完全贴合电气柜体的安全设计规范。
