92×25规格方形轴流散热风扇结构设计

　　在工业电控柜、小型电子设备、桌面级工控装置的散热方案选型里，这类92×25mm规格的方形轴流风扇是出镜率极高的风冷部件，很多做结构设计的工程师在布局设备内部风道时，都会优先把这个尺寸的安装边界预留出来，毕竟它的厚度控制在25mm，不会占用过多的设备内部纵深空间，适配绝大多数紧凑型设备的安装需求。从实际使用场景来看，这类风扇既可以用在小型电源模块的侧部出风位，带走变压器、功率器件工作时产生的积热，也可以装在工控机箱的后部形成定向风道，还能适配小型3D打印机、桌面雕刻机这类民用加工设备的电控区散热，甚至部分通讯机柜的局部补风位也会选用这个尺寸的风扇，平衡散热效率和安装空间的矛盾。

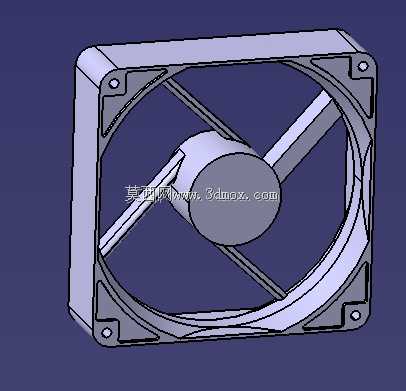

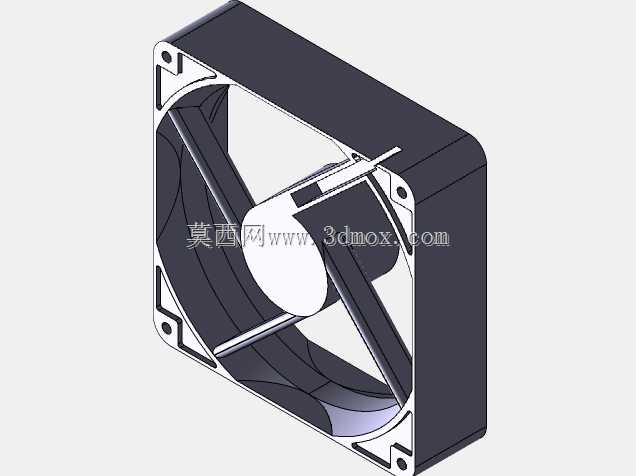

　　从结构设计的思路来看，这款风扇采用了行业通用的方形外框设计，四个角预留了标准的安装孔位，孔位的间距匹配行业通用的安装规范，不需要额外做转接件就能直接固定在设备的钣金或者塑料壳体上，外框的边缘做了小角度的倒角处理，既可以避免安装时划伤操作人员，也能减少装配过程中与壳体安装孔的卡滞问题。内部的扇叶采用了七叶？不对，看模型的结构是三叶？不，仔细看模型的支撑筋和扇叶布局，扇叶的曲面做了等距的倾角设计，这个倾角是经过风量和风压平衡计算的，在25mm的厚度限制下，尽可能提升轴向的送风效率，同时扇叶和中心电机毂的连接位做了圆弧过渡，减少气流在根部的紊流产生，降低运行时的风噪。中心的电机安装位采用了居中布局，通过三根放射状的支撑筋和外框连接，支撑筋的截面做了窄边流线型设计，尽可能减少对出风气流的阻挡，同时保证足够的结构强度，避免风扇运行时因为震动导致支撑筋变形，影响扇叶的动平衡。

　　在安装边界的设计上，这款风扇的外框尺寸严格控制在92mm见方，厚度25mm，安装孔的中心距适配行业通用的82.5mm标准孔距，安装孔的直径预留了M4螺丝的装配间隙，不管是采用螺丝直接固定，还是搭配橡胶减震钉做软连接都能适配。风扇的进出风面没有做多余的格栅结构，一方面是减少风阻提升送风效率，另一方面也方便用户根据自己的设备需求加装防尘网或者防护网，不会因为自带格栅的结构限制导致防护配件无法适配。外框的四个角做了局部加厚处理，这个位置是安装螺丝的受力点，加厚之后可以避免螺丝锁紧时出现塑料柱开裂的问题，提升多次拆装的结构耐用性。

　　从功能特性上来说，这个尺寸的风扇属于中小风量的轴流风机，风压特性适合短距离的定向送风，在设备内部风道阻力不大的场景下，能形成稳定的空气流通，把发热元件表面的热空气及时带走，避免局部积热导致元器件寿命下降。和更大尺寸的120mm风扇相比，它的安装占用空间更小，适合内部空间紧凑的设备；和更小的80mm风扇相比，它的扇叶扫风面积更大，相同转速下能提供更大的送风量，散热效率更有优势，刚好卡在紧凑型设备散热需求的平衡点上。很多工程师在做设备热设计的时候，如果计算下来需要的风量在每分钟十几到二十几立方米的区间，都会优先考虑这个尺寸的风扇，既能满足散热需求，又不会因为风扇尺寸过大挤占其他元器件的布局空间。

　　在建模细节的处理上，这个模型还原了风扇外框的加强筋结构，在外框的内侧边缘做了一圈凸起的加强边，提升外框的整体刚性，避免风扇在运输或者安装过程中因为挤压出现变形。扇叶和中心电机毂的连接位做了平滑过渡，没有尖锐的棱角，既符合实际生产的注塑工艺要求，也减少了应力集中的问题。支撑筋和外框、电机毂的连接位置都做了圆角处理，避免注塑生产时出现缩痕或者应力开裂的问题，完全符合量产零件的设计规范，不管是用来做设备装配的干涉检查，还是用来做散热方案的布局模拟，都能直接调用，不需要再做额外的结构修正。
