24V直流径向离心冷却鼓风机结构模型

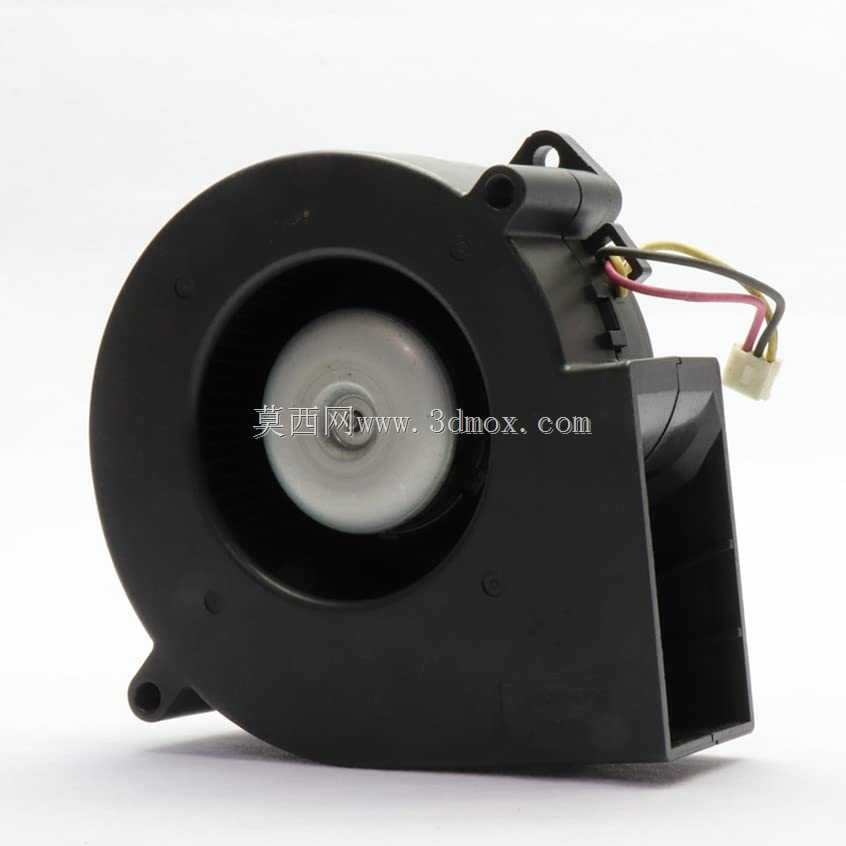

　　在工业电控柜、小型伺服驱动单元、桌面级加工设备的散热设计环节，径向离心鼓风机的选型与结构适配，往往是决定设备长期运行稳定性的核心细节之一。不同于常规轴流风扇的直吹式气流路径，这款径向冷却风扇采用侧出风的蜗壳结构，能够在有限的安装空间内形成更高的静压输出，适配带有密集散热鳍片、风道弯折的密闭或半密闭散热场景，比如开关电源内部的变压器散热通道、3D打印机喷头组件的定点散热、小型工控主机的内部风道循环，都能看到这类径向风机的应用。

　　从实际结构设计来看，这款风机采用双滚珠轴承承载结构，相比含油轴承方案，能够在更高的环境温度下保持更长的运行寿命，同时在垂直安装、侧向安装等非水平姿态下，不会出现轴承偏磨导致的噪音激增、寿命骤降问题，适配工业设备多姿态安装的实际需求。风机本体的出线采用3线带端子接口设计，除了常规的电源正负极接线外，第三根线为转速反馈信号线，能够接入设备的主控系统，实时监测风机运行状态，在风机停转、转速异常时触发设备过热保护，避免核心功率器件因散热失效烧毁，这一设计在高可靠性要求的工业电源、伺服驱动场景中是必备的功能配置。

　　外形尺寸与安装边界是结构设计人员选型时最关注的核心参数，这款风机的主体轮廓尺寸为97×94×33mm，蜗壳出风口为窄边矩形结构，能够直接对接设备内部的导风槽，将气流精准导向需要散热的功率器件区域。安装固定位采用带安装耳的螺孔设计，四个固定孔分布在风机本体的对角位置，安装孔位的同心度、安装面的平面度都经过结构校核，安装时不需要额外增加转接支架，直接通过M3规格的螺丝即可固定在设备的钣金或塑料安装面上，安装耳的厚度经过强度校核，在常规的设备运输振动场景下不会出现断裂、松动问题。

　　在三维建模的细节处理上，这款模型完整还原了风机的蜗壳曲面弧度、叶轮的叶片倾角、标签区域的结构特征，以及出线端的端子外形、引线的自然弯折形态，能够直接导入设备整体装配体中做干涉检查，验证风机与周边电容、电感、结构件的安装间隙是否满足安全距离要求，避免实际打样组装时出现部件干涉、引线挤压的问题。模型同时还原了风机进出风口的气流通道结构，在做设备热仿真分析时，可以直接将风机模型导入仿真环境，设置对应的风压、风量参数，模拟实际运行时的风道气流走向，验证散热方案的合理性，减少实物样机的测试迭代次数。

　　从实际使用的工况适配来看，这款24V供电的径向风机额定工作电流0.63A，能够直接对接工业设备常见的24V直流供电回路，不需要额外增加电压转换模块，简化设备的供电回路设计。风机运行时的噪音参考值为58.0dBA，在设备外壳的隔音作用下，能够满足多数工业现场、办公场景的设备噪音要求，不会出现噪音超标影响操作人员体验的问题。60000小时的设计使用寿命，能够匹配多数工业设备5-8年的常规服役周期，在设备全生命周期内不需要频繁更换散热风机，降低设备的后期维护成本。

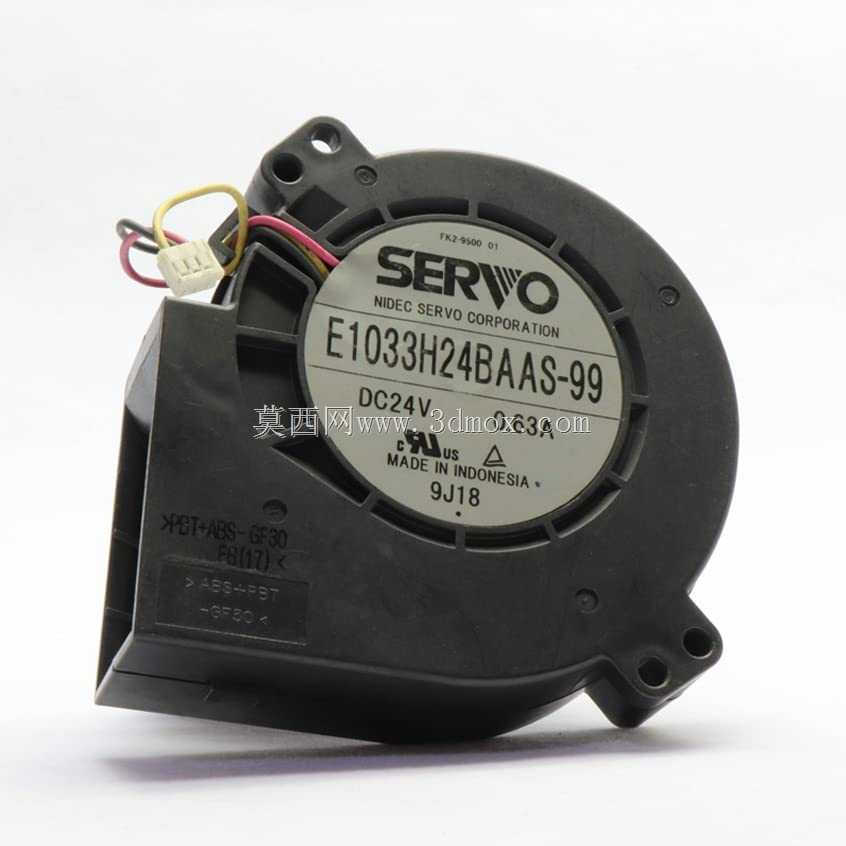

　　在结构细节的设计上，风机的蜗壳接缝处采用卡扣加超声焊接的固定方式，模型中也还原了接缝处的定位卡扣结构，能够帮助结构设计人员理解这类离心风机的壳体装配逻辑，在设计配套的安装结构时避开卡扣的凸起位置，避免安装时出现结构干涉。风机中心的标签区域做了轻微的凹陷设计，避免标签粘贴后高出壳体平面，在设备组装时剐蹭周边部件，这一细节在紧凑安装空间的设备设计中尤为重要，很多新手结构设计人员容易忽略这类微小的凸起结构，导致实际组装时出现部件刮擦、标签磨损脱落的问题。

　　针对不同的安装场景，这款风机的安装耳设计为可轻微受力形变的结构，在安装面存在少量平面度误差时，能够通过安装耳的微量形变补偿安装误差，降低对设备安装面的加工精度要求，间接降低设备的结构加工成本。出风口的边缘做了小角度的倒角处理，在对接导风泡棉、密封胶条时，能够更好地贴合密封面，减少气流泄漏，提升风道的送风效率，避免气流从缝隙处泄漏导致散热效率下降。
