桌面台式小型送风台扇结构设计

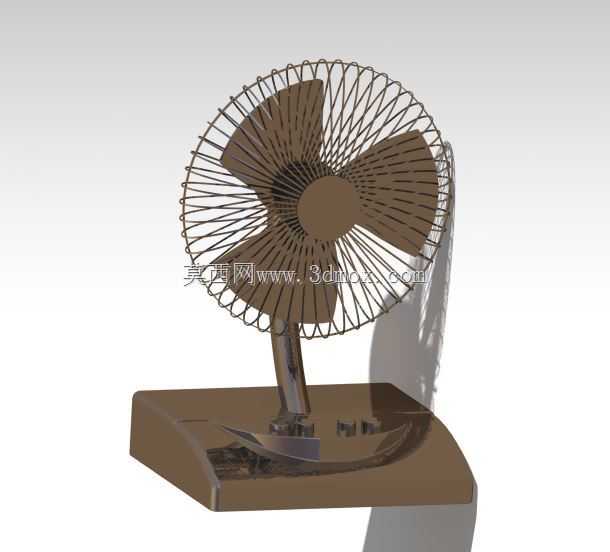

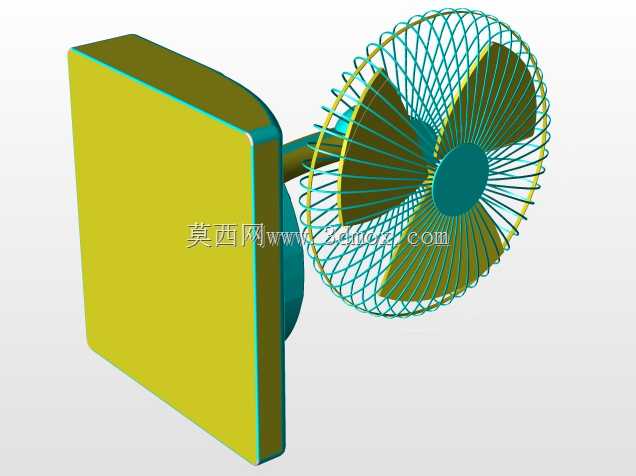

　　这款台式风扇的三维结构设计，核心围绕桌面近距离送风的使用场景展开，区别于落地扇、工业壁扇的大覆盖范围需求，其整体安装边界控制在桌面200mm×180mm的占用区域内，底座采用前低后高的梯形配重结构，重心落在底座几何中心偏后位置，即便扇头处于最大仰角状态，整体重心投影也完全落在底座支撑面范围内，避免日常使用中误碰倾倒的风险。从功能实现逻辑来看，扇头部分采用三叶片轴流送风结构，叶片前缘做了小角度切角处理，匹配120mm直径的防护网罩，在300-500mm的常用桌面送风距离内，可形成覆盖半径400mm的柔和送风区域，不会因为风速过高造成桌面纸张、轻小物件被吹落的问题。

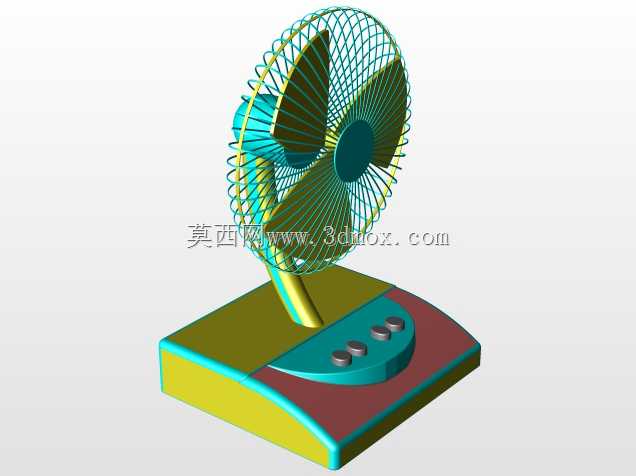

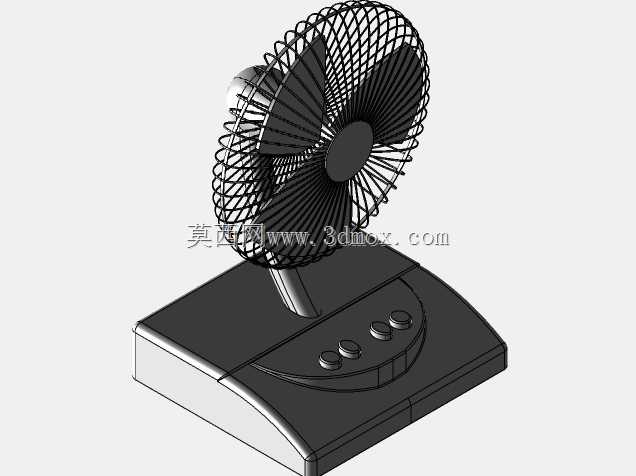

　　底座的操控区域设置在扇头立柱前方的弧形台面上，三个控制按键沿弧面等距排布，按键的按压行程控制在2mm，操作时不需要刻意俯身寻找按键位置，坐姿状态下抬手即可完成档位切换操作。设计过程中优先考虑了日常使用的维护便利性，防护网罩采用前后圈卡扣式连接结构，不需要额外工具即可完成网罩拆卸，方便后续清理扇叶积尘；扇叶与驱动输出轴采用D型截面配合，避免长期运转出现扇叶打滑空转的问题，同时定位台阶的尺寸公差控制在0.1mm以内，保证扇叶安装后运转的动平衡精度，降低高速档位下的整机振动。

　　立柱部分采用15°仰角可调的铰接结构，铰接位置的阻尼力矩经过匹配，调整角度后可以保持任意俯仰姿态，不会出现扇头自行下坠的问题；底座内部预留了驱动模块、供电模块的安装腔体，腔体内部设置了十字形加强筋，既可以提升底座的结构刚性，避免塑料壳体受力变形，也能为内部元器件提供定位支撑，走线槽沿立柱内壁布置，避免转动铰接位置时线材被挤压磨损。从结构细节来看，底座底部边缘设置了四个直径8mm的橡胶脚垫安装位，脚垫高出底座底面1.5mm，既可以隔绝桌面的微小不平整，也能吸收扇叶运转产生的微小振动，降低整机运行时的共振噪音；防护网罩的网丝间隙控制在8mm以内，符合小家电安全防护的间隙要求，避免使用过程中手指误触运转的扇叶。

　　不同于工业风扇追求大风量高风压的设计思路，这款桌面台扇的结构设计全程围绕桌面近距离使用的舒适度展开，扇叶的翼型截面做了低风速优化，在常用档位下送风湍流度更低，吹到人体表面不会有生硬的冲击感；底座的外观曲面采用大圆角过渡，没有尖锐的棱角，日常挪动或者清洁时不会划伤手部。在装配逻辑上，整机采用模块化拆分设计，底座上下壳通过螺丝柱连接，扇头部分的网罩、扇叶、驱动模块均可独立拆分，生产装配时可以按模块并行组装，提升总装效率；各部件的拔模角度统一设置为1.5°，适配常规注塑生产的工艺要求，不需要额外的侧抽芯结构即可完成壳体成型，有效控制生产环节的模具成本。
