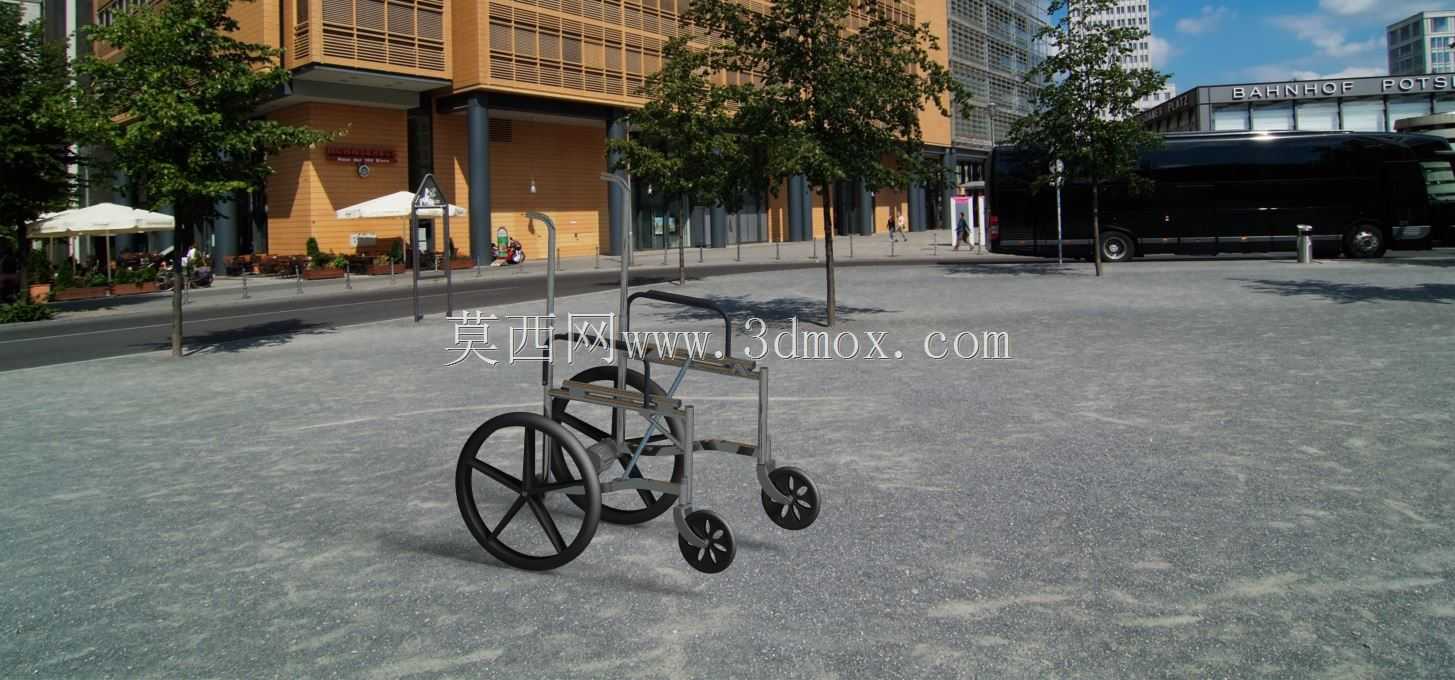

残疾人代步用电动轮椅金属车架结构

　　这款电动轮椅车架的结构设计，首先要匹配日常户外通行、室内窄空间转向两类核心使用场景，在社区步道、商超出入口、居家门廊这类常见通行环境里，车架的轮距设定要兼顾防侧翻稳定性与转向灵活性，大轮采用后置驱动布局，轮距控制在620mm左右，既能够满足普通住宅800mm宽度入户门的通行要求，同时在1:12坡度的无障碍坡道通行时，整车重心落在前后轮支撑面中心偏后位置，避免坡道起步时出现前倾翘头的风险。

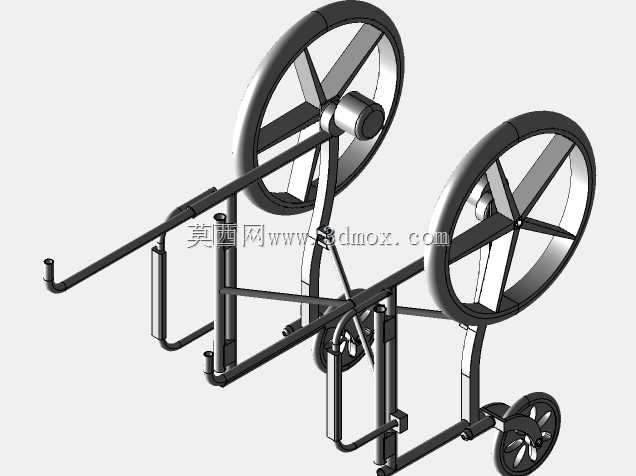

　　从实际用途出发，车架作为电动轮椅的核心承载基体，需要承接驱动轮组、转向小轮、座椅安装支架、电池仓、操控扶手、驱动电机的全部安装定位，整体采用薄壁圆管弯折焊接成型，主承重梁选用32mm直径、壁厚2mm的6061铝合金管材，在保证整体结构强度的同时控制整备质量，相比传统钢制车架能够降低30%左右的自重，方便使用者在需要搬移时进行短距离挪动。

　　功能特性层面，车架的后段预留了标准的驱动电机安装法兰位，适配常规24V低压直流轮毂电机的安装尺寸，安装孔位采用对称设计，左右两侧电机安装座的同轴度公差控制在0.2mm以内，避免行驶过程中出现偏磨、跑偏的问题；前端转向小轮的支架采用立轴式转向结构，转向立轴的后倾角设定为8度，保证推行或者电动行驶时小轮具备自动回正的能力，过坎时不会出现轮组卡滞的问题。车架中部的座椅安装位预留了多组调节孔位，能够适配不同宽度、不同厚度的坐垫安装，同时支持座椅高度在420mm到480mm区间内的三档调节，匹配不同身高使用者的脚部落地支撑需求。

　　设计思路上，首先规避了传统轮椅车架棱角突出的问题，所有管材弯折处都做了圆弧过渡，外露的管端全部加装尼龙封堵，避免使用过程中出现磕碰划伤的风险；车架两侧的扶手安装支架采用快拆结构设计，不需要额外工具就可以向上翻起或者整体拆卸，方便使用者从侧面进行床椅转移；电池仓设置在车架中部下方的低重心位置，仓体预留了标准的电池固定绑带安装位，能够适配常见的24V12Ah、24V20Ah两种规格的铅酸或者锂电池，仓体底部预留了排水孔，避免雨天通行时仓内积水侵蚀电池接线端。

　　安装边界方面，车架整体长度控制在1050mm，宽度630mm，整体高度（不含扶手）为820mm，所有外接部件的安装面都做了平面度处理，驱动轮安装后，大轮的径向跳动公差控制在1mm以内；前端小轮的安装高度预留了10mm的调节余量，能够根据使用场景更换不同直径的万向小轮，适配室内光滑地面或者户外颠簸路面的通行需求；车架后部预留了防翻轮的安装螺孔，在坡度较大的场景使用时可以加装防翻支撑轮，进一步提升使用安全性；车架的整体焊接采用氩弧焊工艺，焊后所有焊缝都做打磨抛光处理，表面做喷塑防锈处理，能够耐受日常使用中的汗液、水渍侵蚀，延长整体使用寿命。

　　在结构受力的校核上，主承重梁的静载测试按照120kg的额定承载做1.5倍安全系数校核，也就是180kg静载下主梁形变量不超过1mm，保证大体重使用者使用时的结构可靠性；车架的脚踏安装位采用可翻转结构，不用时可以向上翻起，减少整车的纵向占用空间，方便在狭小的电梯间内转向调头。
