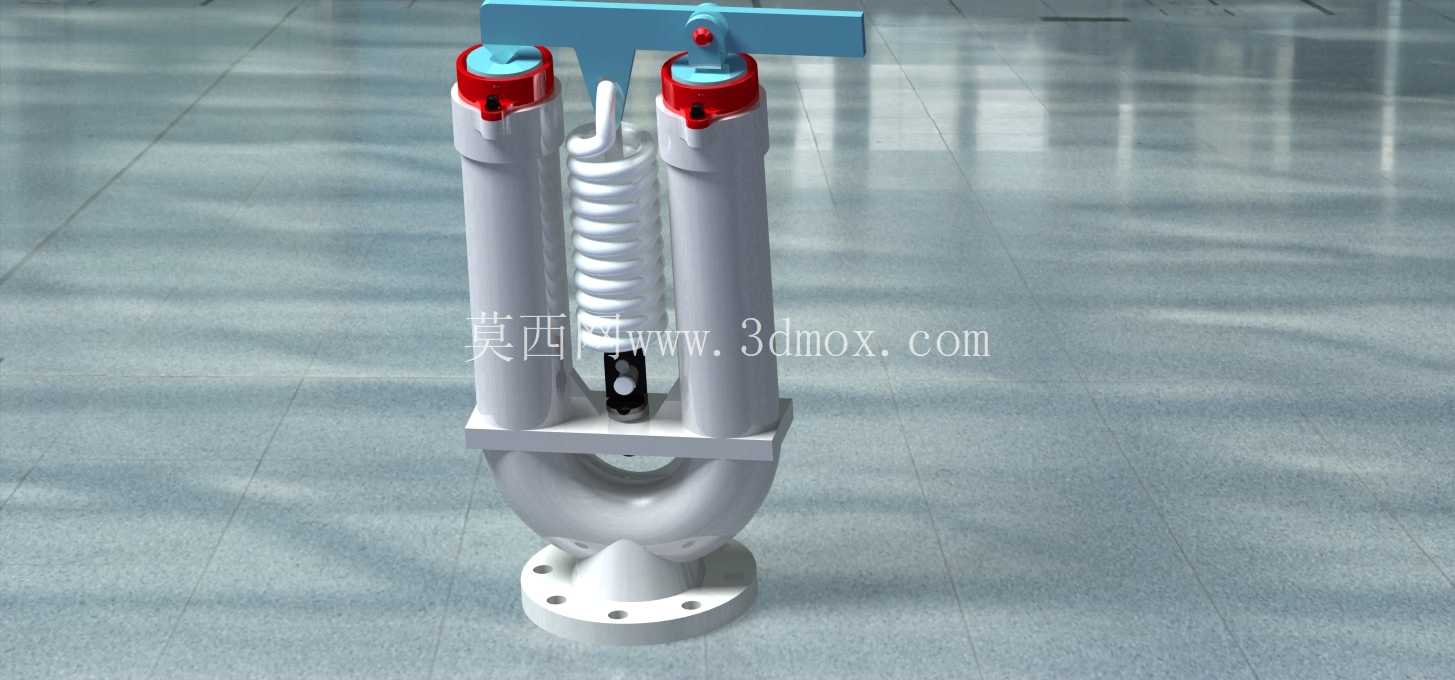

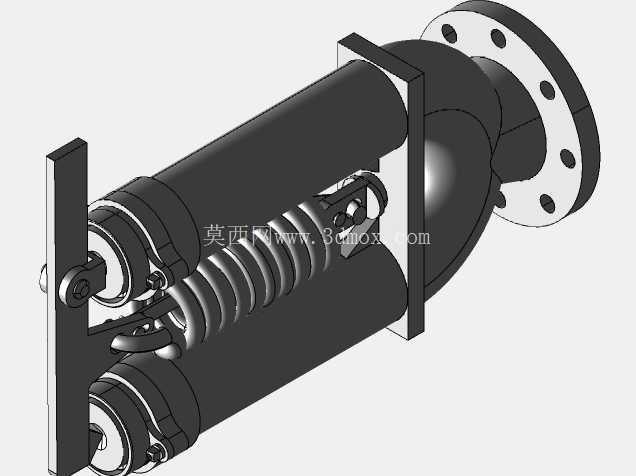

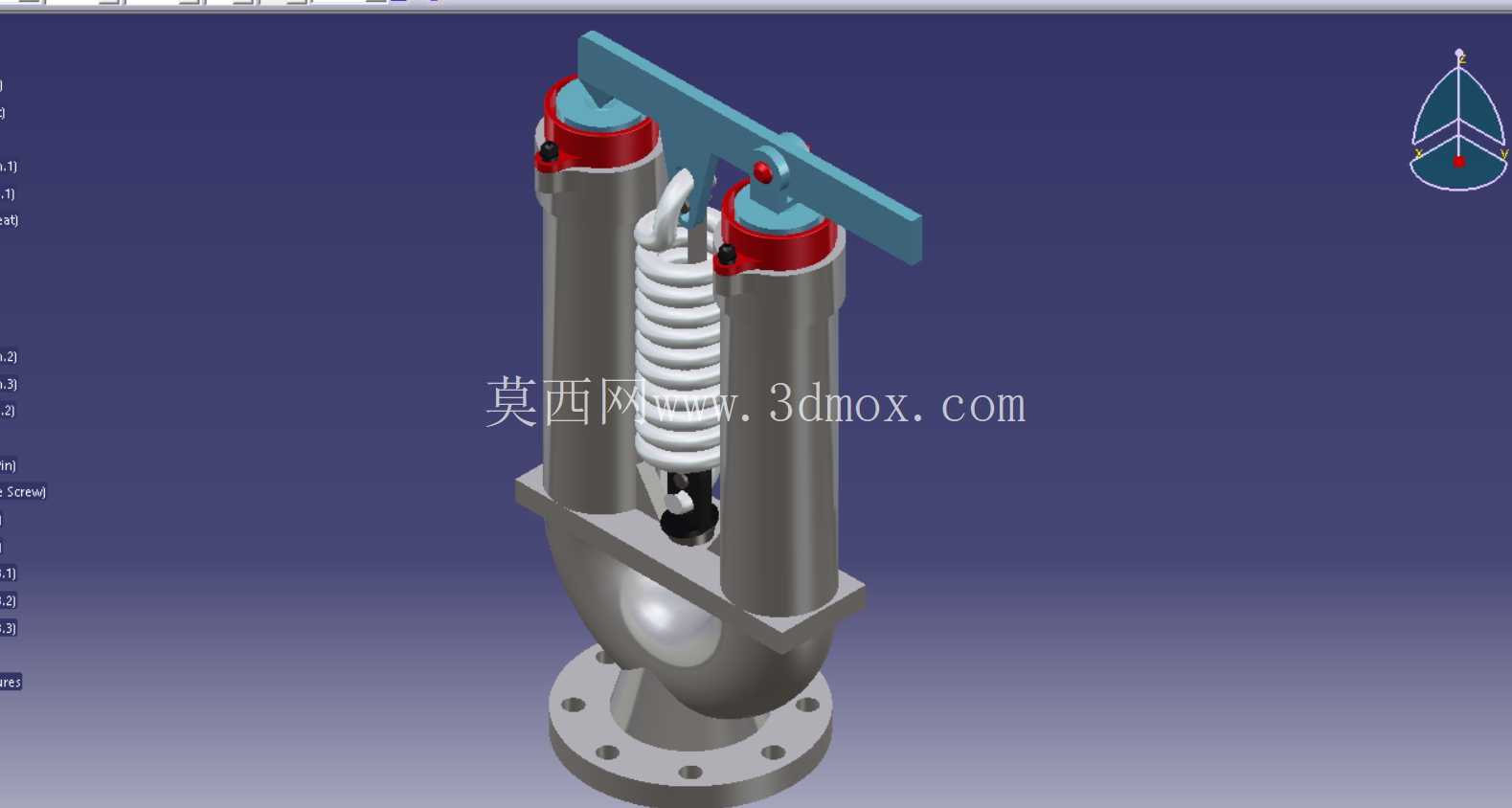

机车用双阀杆弹簧式安全泄压阀结构

该款安全阀主要适配蒸汽机车及早期工业动力机车的锅炉压力保护场景，在机车运行过程中，锅炉持续产出高压蒸汽为走行机构提供动力，当蒸汽压力超过系统设定的安全阈值时，阀门自动开启泄放多余压力，避免锅炉超压引发爆管、炸膛等恶性安全事故，是机车动力系统中不可或缺的安全保护部件。区别于常规单阀口安全阀，该结构采用平行双阀杆对称布局，两个独立密封阀瓣共同承担压力泄放流量，相比同通径单阀结构，泄放响应速度更快，全开状态下的流通能力提升近40%，能够在压力超标的瞬间快速泄放大量高压介质，快速将系统压力拉回安全区间。阀组上方设置横向联动手柄，手柄通过铰接结构与压紧弹簧的上压板连接，日常运维过程中，操作人员无需拆解阀组，只需扳动横向手柄即可手动抬起阀瓣，一方面可以定期校验阀门的开启灵活性，避免阀瓣与阀座长期受压粘连导致失效，另一方面也可在系统停机检修时手动泄放残余压力，保障检修作业安全。整个阀组的压力加载核心为中间布置的圆柱螺旋压缩弹簧，弹簧上下两端分别与上压板、下密封座定位贴合，预紧力可通过顶部的调节螺母进行微调，适配不同工作压力等级的锅炉系统，弹簧外侧设置开放式防护结构，既避免运行过程中杂物卡滞弹簧伸缩路径，也便于日常巡检时观察弹簧的锈蚀、形变状态。阀门底部采用标准法兰连接结构，法兰盘上均匀布置螺栓安装孔，可直接与锅炉顶部的预设法兰座对接安装，安装时需保证阀组垂直于水平面，避免倾斜导致弹簧受力不均、阀瓣密封偏斜引发泄漏。两个阀杆外侧设置圆柱形导向护筒，护筒与阀杆之间预留均匀配合间隙，既为阀瓣的上下运动提供精准导向，避免阀瓣升降过程中出现卡滞、偏磨，也可对阀杆表面形成防护，减少外界粉尘、水汽对阀杆密封面的侵蚀。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面密封的比压更大，在低压状态下也能保证可靠密封，减少正常运行过程中的蒸汽泄漏损耗。横向手柄的延伸长度经过力矩匹配设计，操作人员扳动手柄时的作用力经过杠杆放大，无需过大操作力即可克服弹簧预紧力抬起阀瓣，降低日常校验的操作强度。从安装边界来看，阀组整体为对称立式结构，横向最大尺寸为手柄展开后的总宽度，安装时需在手柄操作侧预留足够的操作空间，满足手动扳动的操作行程需求，法兰安装面到阀组顶部的总高度为固定尺寸，选型时需核对锅炉顶部安装位的竖向净空，避免与周边管线、护罩结构产生干涉。在三维建模过程中，该结构的建模重点在于弹簧的参数化匹配、双阀杆的同轴度保证、法兰安装孔的位置度校准，以及手柄铰接结构的运动间隙模拟，建模时需重点核对阀瓣全开状态下的行程与弹簧压缩量的匹配关系，保证虚拟装配状态下各运动部件无干涉，密封面在关闭状态下能够完全贴合。实际应用中，该类安全阀需定期进行手动启闭试验与压力整定校验，结构设计上充分考虑了运维便利性，所有易损部件均可从顶部拆解更换，无需将整个阀组从锅炉法兰上拆下，大幅降低了运维检修的工作量与停机时间。
