DC5V侧吹式离心鼓风机结构设计

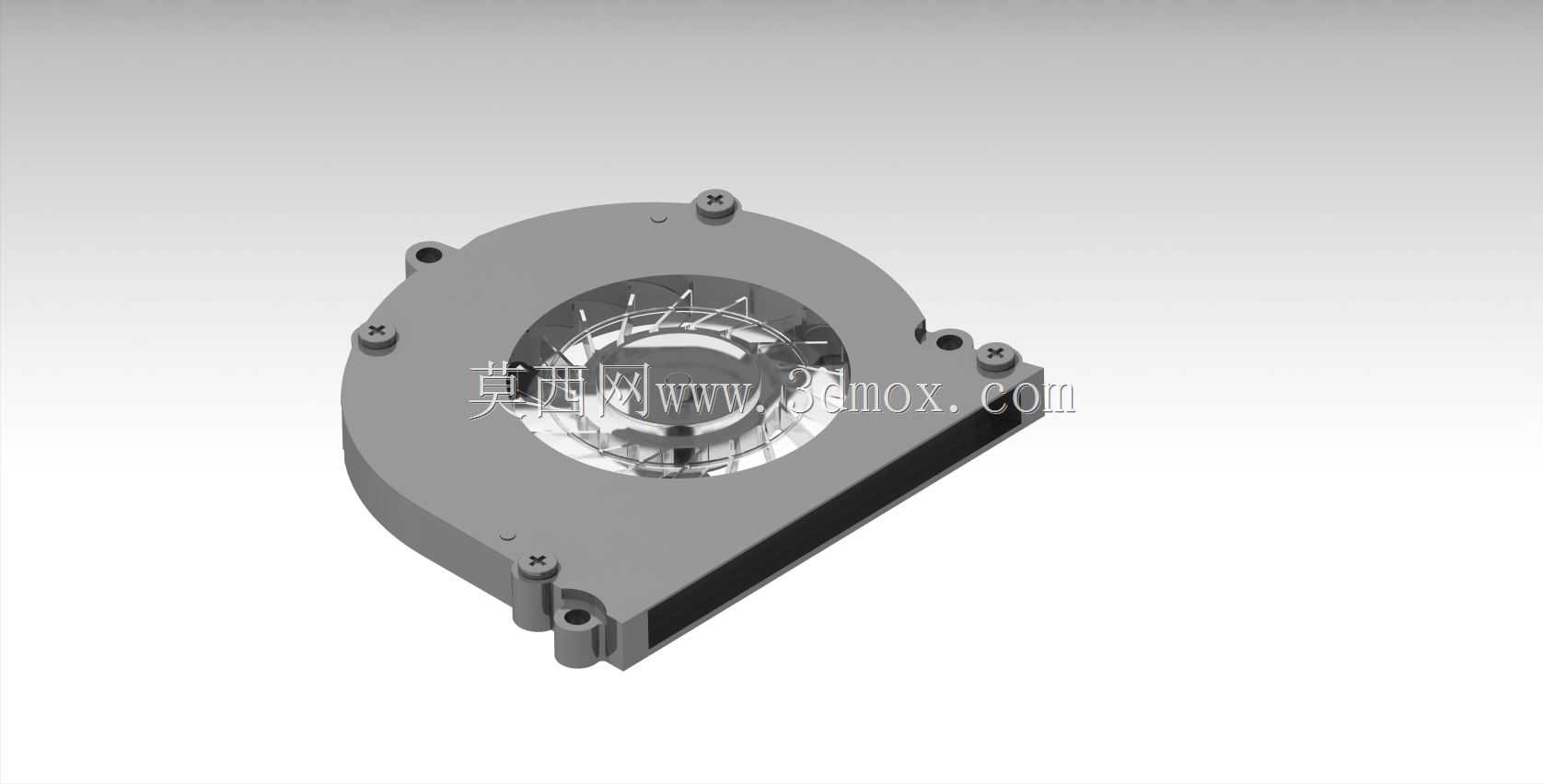

　　叶轮部分采用多叶片螺旋桨结构，材质选用工程塑料Plastik制作，叶片的倾斜角度经过匹配转速的优化，在DC5V低电压供电的工况下，能够在有限的轴向尺寸内实现足够的风压输出，克服散热鳍片、防尘网等风阻部件带来的气流阻力。安装边界方面，壳体上预留了三处带安装孔的固定凸台，分别位于蜗壳的两个对角位置与出风口侧的下方，凸台的孔位尺寸适配常用的M2自攻螺丝安装需求，安装时不需要额外设计复杂的固定支架，直接通过凸台孔位即可将风机固定在设备壳体或者散热模组的支架上，出风口为窄边长条形结构，能够直接对接散热鳍片的进风侧，减少气流泄漏。这款侧吹式离心鼓风部件，主要面向紧凑型电子设备的内部散热场景，常见于轻薄型笔记本、迷你主机、便携投影、小型工控终端这类内部空间局促、无法搭载大尺寸轴流风扇的设备中，负责将设备内部发热元件产生的热量通过定向气流引导至散热鳍片，再经由出风口排出设备外部，维持核心元件的工作温度处于合理区间。从结构设计来看，整体采用蜗壳式流道设计，外壳选用钢材冲压成型，兼顾结构强度与薄壁轻量化需求，蜗壳的型线按照离心叶轮的出风轨迹做渐扩式设计，能够减少气流在壳体内的湍流损耗，降低风阻带来的噪音与风量损失。

　　设计过程中需要重点考量几个核心维度：首先是轴向厚度的控制，这类应用场景对部件的厚度要求极为严苛，整个风机的轴向尺寸需要控制在10mm级别，因此叶轮的轮毂高度、蜗壳的上下盖板厚度都做了极限压缩，同时还要保证叶轮旋转时不会与上下壳体内壁产生刮蹭，预留的装配间隙控制在0.3mm以内，既避免干涉又减少间隙处的气流回流。其次是动平衡的调校，小型离心风机的转速通常在数千转每分，叶轮的动平衡精度直接影响运行时的振动与噪音水平，设计时在叶轮的上端面预留了动平衡去重区域，生产过程中可以通过切削局部材料实现动平衡校正，避免运行时带动整个设备产生共振。

　　另外是供电接口的位置设计，供电引脚布置在蜗壳远离出风口的一侧边缘，不会占用出风口的对接空间，接线时可以顺着设备内部的走线槽布置线材，避免线材阻挡气流通道。仪表板部分的结构设计兼顾了进风防护与气流导入的需求，进风区域开设了密集的通风格栅，格栅的筋条宽度做了窄化处理，在保证足够防护面积防止大尺寸异物进入叶轮腔的同时，尽可能减少格栅对进风气流的阻挡，降低进风损失。实际选型应用时，需要匹配设备的散热功耗计算所需的风量风压，这款风机在额定5V供电下的输出特性，能够满足15W-25W功耗级别发热元件的散热需求，安装时需要注意进风侧需要预留至少3mm的进风空间，不能直接贴附在密闭的壁面上，否则会导致进风不足，风量大幅衰减。

　　出风口与散热鳍片对接时，建议在接缝处粘贴薄款泡棉密封，减少接口处的气流泄漏，提升散热效率。结构建模过程中，蜗壳的曲面造型需要严格按照叶轮的外径与出风角度构建，避免出现流道突然变窄或者突变的区域，否则会产生异常的气流噪音，同时壳体的拼接结构采用卡扣加定位柱的设计，上下壳体装配时通过定位柱保证同轴度，卡扣结构保证连接紧密，不需要额外使用螺丝固定上下壳，提升装配效率。叶轮与电机的连接采用过盈配合的方式，电机轴插入叶轮轮毂的中心孔内，依靠过盈量传递扭矩，轮毂内部设计有防松的筋条，避免长期运行后叶轮与电机轴之间出现松动打滑。
