新设计汽车盘式制动器三维结构模型

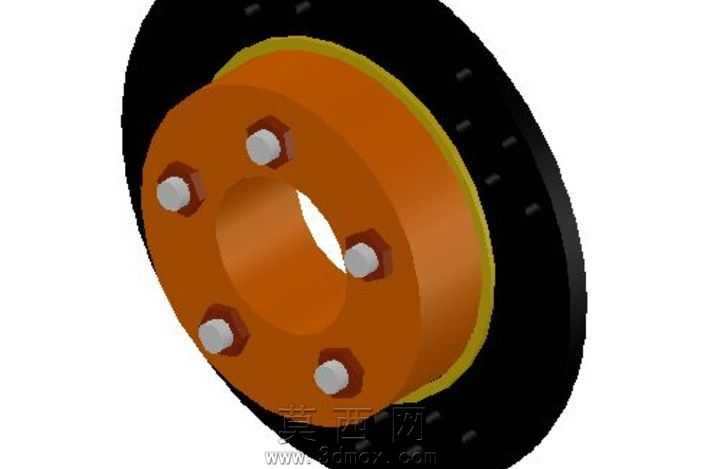

本模型为全新设计的汽车盘式制动器制动盘组件，采用三维建模软件完成全参数化结构搭建，建模过程严格遵循汽车制动系统的实际装配逻辑，对制动盘本体、连接轮毂法兰、紧固螺栓、减震隔层等核心部件进行了1:1等比例还原，各零件间的装配间隙、配合公差均参考实车制动部件的行业设计标准设定，可直接用于制动系统结构教学、方案验证、装配模拟等场景。模型渲染阶段针对不同部件匹配了对应真实材质：制动盘摩擦工作区采用高碳铸铁材质表现，还原铸铁件哑光深黑的金属质感与细微的表面颗粒纹理；中心连接法兰采用铸铝氧化橙的涂装材质，模拟量产车制动法兰的防腐涂层效果，表面做了细微的铸造肌理处理，避免塑料感；六颗紧固螺栓采用镀锌亮面金属材质，还原标准紧固件的冷镦加工质感，螺栓头部的倒角、六角棱边都做了精细化处理，边缘做了微小的圆角过渡，符合实际机加工零件的特征；法兰与制动盘之间的减震隔层采用耐温橡胶材质，表现出哑光暗黄的橡胶质感，还原制动盘与轮毂间的减震降噪结构。结构设计上，该制动盘采用通风盘基础结构优化，摩擦环预留了均匀分布的通风散热槽道，可在制动过程中引导空气流经盘体内部带走摩擦热量，降低连续制动下的热衰减概率；中心法兰采用六螺栓均布的连接结构，螺栓孔位做了沉台设计，可让螺栓头部完全沉入法兰平面内，避免装配后螺栓突出与周边制动卡钳、轮毂护板发生运动干涉；法兰中心设置了与轮毂轴头匹配的定位通孔，孔位边缘做了导向倒角，方便实车装配时的轴头对位，降低装配难度。设计思路围绕民用乘用车的制动需求展开，在保证制动盘结构强度的前提下，通过优化法兰与摩擦盘的连接结构，减少制动过程中的抖动传递，提升制动平顺性；同时对摩擦环的厚度、通风槽的截面尺寸进行了参数化调整，平衡制动盘的散热性能与结构重量，避免过重的制动盘增加车辆簧下质量，影响行驶操控表现。模型各零件均为独立可编辑的实体特征，可根据不同车型的轮毂参数、制动扭矩需求快速调整孔位数量、盘体直径、法兰厚度等核心参数，适配不同车型的改装、设计验证需求，整体模型无破面、无重叠面，可直接导入各类三维软件进行后续的工程图导出、有限元分析、运动仿真等操作。
