商用车用通风打孔盘式制动器结构设计

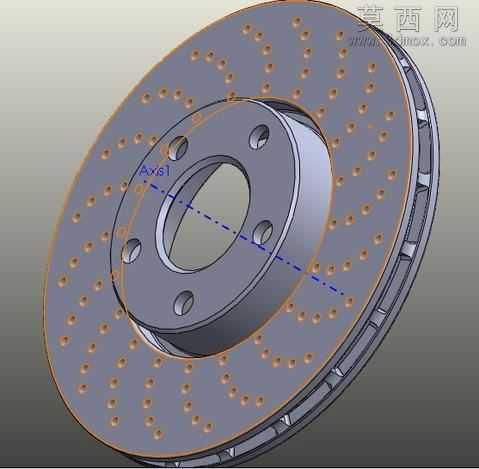

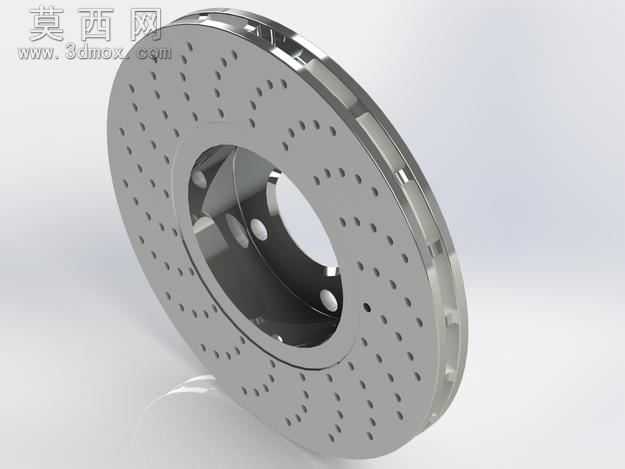

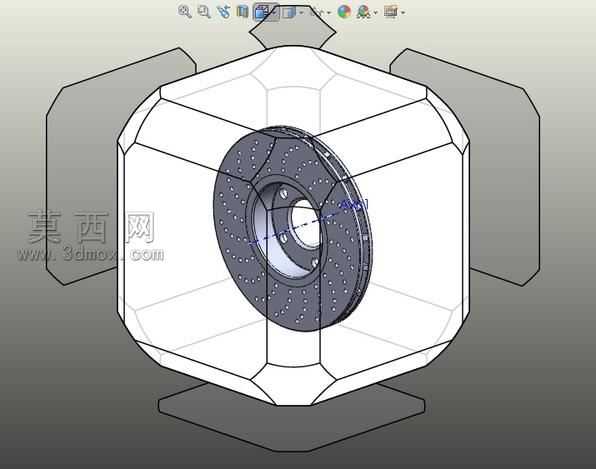

本作品为面向商业机动车辆设计的盘式制动器三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循商用车制动系统的实际尺寸规范与装配逻辑，对制动盘、安装法兰、通风散热结构、安装定位孔等核心部件进行1:1等比例还原，确保各部件间的装配公差符合机械设计标准，无干涉、错位等建模问题。模型渲染阶段采用金属哑光材质模拟制动盘的铸铁基材特性，通过环境光遮蔽、漫反射光影调整，真实还原打孔通风制动盘的金属质感与结构细节，清晰展现盘面散热孔的排布规律、内部通风道的夹层结构、中心安装孔的定位特征，让模型既具备工程设计的严谨性，又拥有直观的视觉展示效果。结构设计上，该制动盘采用双层通风夹层结构，盘面均匀排布圆形散热通孔，可在车辆制动过程中加速空气流通，快速带走制动摩擦产生的热量，有效降低制动热衰退风险，提升连续制动工况下的制动稳定性；中心安装位设置多组定位螺栓孔与减重槽，在保证结构强度的前提下降低部件自重，适配商用车的底盘安装空间与载荷要求。设计思路围绕商用车高频、重载的制动使用场景展开，摒弃了普通乘用车制动盘的轻量化冗余设计，重点强化制动盘的结构强度与散热性能，所有孔位、倒角、夹层厚度均参考商用车辆制动部件的行业设计标准，可用于制动系统原理教学、结构展示、方案选型参考等场景，模型的参数化特征支持后续根据不同车型的安装尺寸进行快速调整修改，具备较高的工程参考价值。
