多回路嵌入式墙面配电接线电板结构

项目分类:变压器 发布时间:2025-01-15 ID:900513
  • 多回路嵌入式墙面配电接线电板结构

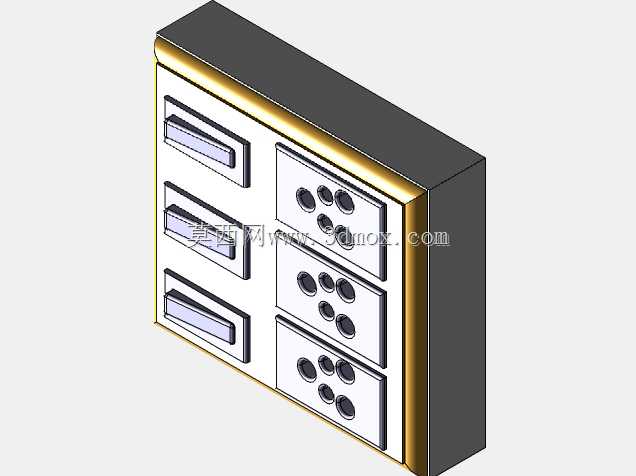

  在民用建筑室内配电、小型工业工位配电的场景里,这类集成式电板是末端配电环节的核心载体,区别于零散排布的单个插座、开关,它将多个回路的接线、控制、取电功能整合在同一面板基体上,能够大幅减少墙面开孔数量,统一配电接口的排布逻辑,给后期线路检修、回路分控带来便利。从实际用途来看,这类电板一般承担末端用电的分流与通断控制,左侧三个拨杆式单元对应不同回路的通断操作,可分别控制照明、小功率设备、备用回路的供电状态,右侧三组五孔式取电接口则为外接用电设备提供标准化的接电端口,每个取电单元都对应独立的接线端子,避免多设备共用回路引发的过载风险。

  从功能特性上看,该电板采用基体加功能模块的组合式结构,外层的金属包边既可以提升面板的结构强度,避免安装过程中边缘磕碰开裂,也能在面板嵌入墙体后起到装饰收边的作用,遮挡安装缝隙。面板上的功能模块采用嵌入式卡装结构,每个开关、插座单元都可以单独拆卸,后期如果单个模块出现触点氧化、接触不良的故障,不需要整体拆换整个面板,仅需更换对应故障模块即可,大幅降低运维成本。开关单元的拨杆采用凸起式结构,操作时的触感反馈清晰,能够明确判断回路的通断状态,避免误操作;插座单元的插孔采用防护门结构,未插入插头时防护门处于闭合状态,能够防止异物误入插孔引发的触电风险,符合低压末端配电的安全规范要求。

  设计思路上,这款电板优先考虑了安装兼容性与操作便利性,整体采用长方体薄型基体结构,背部预留统一的接线腔空间,能够适配常规86型或118型暗装底盒的安装尺寸,不需要对墙面预埋底盒做特殊改造,直接替换原有老旧面板即可完成升级。功能区的排布遵循操作频率逻辑,将需要频繁操作的开关单元布置在面板左侧,也就是日常操作时人手更容易触及的区域,将取电用的插座单元布置在右侧,插拔插头时不会误碰到开关拨杆,两个功能区之间预留足够的操作间隙,避免操作时互相干扰。面板表面采用哑光阻燃工程塑料材质,既能够避免长期使用后表面积累指纹、灰尘难以清理,也具备足够的阻燃性能,在回路出现短时过载升温时不会出现熔融、引燃的风险。

  外形尺寸与安装边界方面,该电板整体厚度控制在合理范围,嵌入墙体后表面与墙面的突出量不超过10mm,不会在墙面形成明显的凸起,避免日常走动时发生磕碰。面板的安装孔位采用标准间距设计,与市面主流暗装底盒的固定孔位完全匹配,安装时仅需将背部接线端子对应接入火线、零线、地线后,用螺丝将面板固定在底盒上,再扣合外层装饰包边即可完成安装,不需要额外的定制化安装配件。接线腔内部的端子排布留有足够的接线空间,单孔可容纳不小于4平方毫米的铜芯导线接入,能够满足普通民用场景下总功率不超过8kW的配电需求,每个回路的接线端子都做了明确的标识,避免安装时出现火线、零线接反的问题。面板边缘做了小角度的倒角处理,安装后与墙面的过渡更加顺滑,没有尖锐的棱角,提升使用过程中的安全性。
