CATIA设计电源变压器防护外壳结构

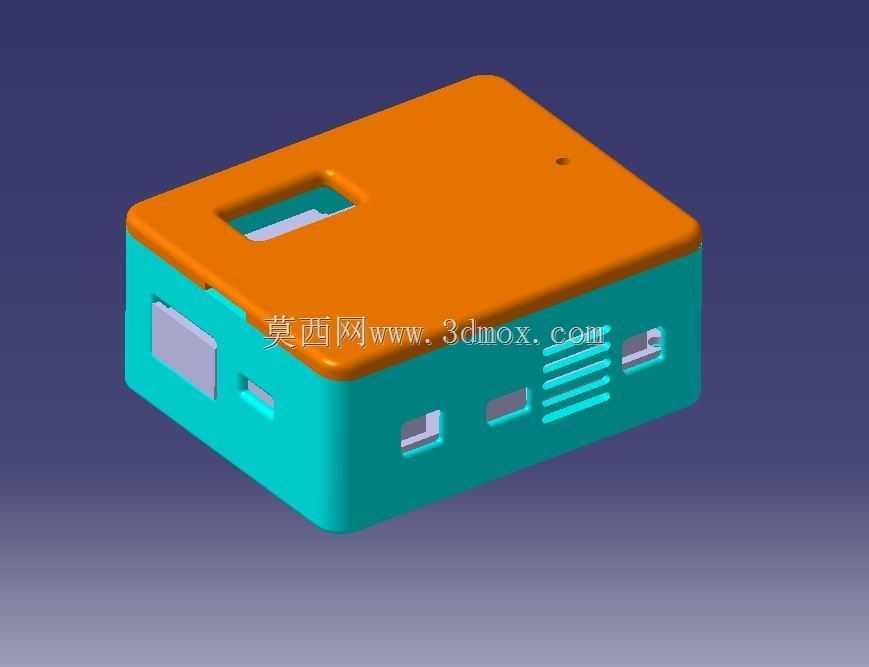

　　这款壳体主要面向小功率电源变压器的外置防护场景，常见于桌面式小型供电模块、工控板卡配套供电单元、民用小功率转换电源等场景，承担内部绕组、磁芯与电路板的物理防护、绝缘隔离以及辅助散热作用。从结构设计来看，壳体采用上下扣合的分体式结构，上盖为橙红色平面盖板，顶面预留长条形开槽，该开槽并非装饰结构，实际对应内部变压器的接线端子引出区域或者状态指示灯的观测位，无需拆开上盖即可完成接线操作或者查看设备运行状态，同时上盖顶面预留的细小圆孔为固定孔位，可配合自攻螺丝实现上下盖的锁紧固定，避免日常使用中壳体受外力出现松脱。

　　下壳体为青蓝色主体结构，侧壁分布多组不同规格的开口，其中尺寸较大的矩形开口为电源输入、输出接口的让位槽，可适配DC插座、USB接口或者接线端子的安装需求，相邻的小尺寸矩形开口为散热通风槽的辅助让位，而侧壁多组平行的格栅式开口为主要散热通道，可在壳体内部形成空气对流通道，将变压器工作过程中产生的热量及时导出，避免内部积热导致绕组温度过高影响绝缘寿命。设计过程中优先考虑了注塑成型的工艺可行性，所有边角均做了圆角过渡处理，避免应力集中导致的注塑件开裂问题，同时上下盖的扣合位设计了止口结构，既可以提升装配时的定位精度，也能增强壳体的密封防护能力，阻挡日常环境中的灰尘、飞溅液体进入壳体内部接触带电部件。

　　从安装边界来看，壳体整体为方正的长方体结构，无外凸的安装耳，可直接通过底部粘接或者侧面卡扣的方式固定在设备内部的安装位上，侧壁的接口开口位置与内部电路板的接口布局完全匹配，装配时无需额外对壳体进行二次加工即可完成接口对位，上下盖的锁紧螺丝孔位设计在壳体内部，装配完成后外部无裸露的螺丝头，整体外观更整洁，同时也能避免螺丝松动脱落掉入设备内部引发短路风险。在绝缘防护设计上，壳体选用绝缘工程塑料材质，内壁与内部变压器绕组、带电引脚之间预留了足够的安全电气间隙，满足低压电气设备的绝缘防护要求，即使内部元件出现轻微位移也不会出现接触壳体导致的漏电风险。

　　侧壁的散热格栅开口尺寸经过匹配设计，既保证了通风散热的有效面积，也能避免较大尺寸的金属异物掉入壳体内部，格栅的导流方向顺着空气自然对流的方向设置，无需额外加装风扇即可满足小功率变压器的散热需求，降低整体供电模块的运行噪音与成本。上盖的长条形开槽边缘做了加厚处理，避免多次插拔接线时导致开槽边缘出现崩裂，同时开槽的尺寸略大于内部端子的安装尺寸，预留了足够的接线操作空间，即使是较粗的电源线也能顺利穿过完成接线。下壳体的底部为平整平面，可平稳放置在桌面或者设备安装平面上，底部可根据实际使用需求粘贴防滑胶垫，提升放置时的稳定性，避免设备运行过程中的轻微振动导致壳体移位。整体结构没有多余的装饰性设计，所有结构特征均服务于实际装配、防护、散热的功能需求，零件数量仅为上下盖两个部件，装配流程简单，无需额外的卡扣或者连接件即可完成初步扣合，仅需少量螺丝即可完成最终锁紧，适合批量注塑生产，可有效降低生产与装配成本，适配小功率电源变压器的批量配套需求。
