卧式直插式多引脚电源变压器结构设计

　　这款卧式直插结构的电源变压器，主要面向小功率低压供电场景设计，常见于消费类电子控制板、小型工控辅助供电模块、家电主控板的电源转换环节，承担高压交流输入到低压交流输出的电压变换、输入输出侧电气隔离的核心作用，是板载供电回路里不可缺少的基础电磁元件。从结构设计逻辑来看，整体采用长方体卧式布局，核心绕线区域被绝缘塑壳完全包裹，既可以避免绕线组在生产插装过程中被磕碰损伤，也能强化绕组与外部引脚、安装板之间的绝缘防护等级，满足常规低压电子设备的安规距离要求。

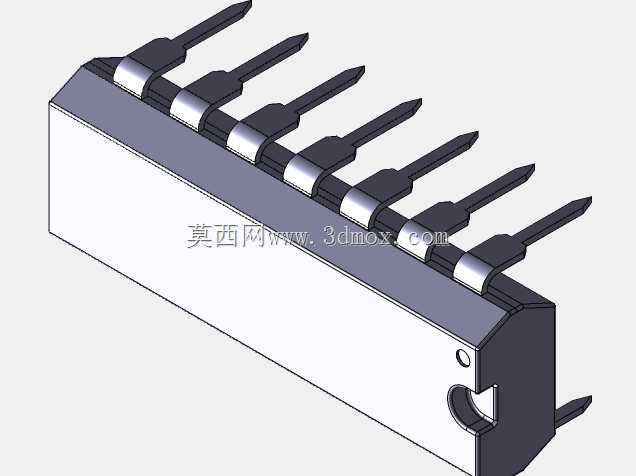

　　引脚部分采用等间距直插排布，一共7根引出插针沿壳体长边一侧平行伸出，插针根部做了加宽的限位凸台结构，在波峰焊工序中，这个凸台可以控制插针插入PCB焊盘的深度，避免插针过深顶到壳体内部绕组，也能在焊接时阻挡焊锡顺着插针往上攀爬渗入塑壳内部，减少焊接短路、绝缘失效的风险。插针本身采用镀锡铜材质，截面为扁平矩形，相比圆形插针，和PCB焊盘的接触面积更大，焊接后的抗弯折能力更强，在设备后续组装、运输的振动工况下，不容易出现引脚脱焊、断裂的问题。

　　壳体侧面预留了两个定位结构，一个是圆形的定位孔，一个是带开口的半圆卡扣槽，在PCB板上对应位置预留匹配的定位柱后，插装时可以快速对准焊盘位置，不需要反复调整器件位置，提升SMT或者手工插装的工序效率，焊接完成后这两个定位结构也能辅助固定器件本体，减少引脚承受的机械应力，哪怕设备长期处于轻微振动的使用环境，也能避免焊点受力开裂。设计过程中重点考虑了板上安装的边界尺寸，整体壳体高度控制在常规板载元件的限高范围内，不会和上方的结构件、外壳产生干涉，引脚伸出长度匹配常规1.6mm厚度PCB的焊接要求，插针间距符合通用板载接插件的间距标准，不需要在PCB上做特殊的非标焊盘设计，能直接适配常规的电源板PCB设计规范。

　　从实际使用的角度出发，这种全包封塑壳的结构，相比裸露绕线的变压器，防尘耐潮能力更好，在普通室内使用的电子设备中，不需要额外做防护处理就能满足长期使用的可靠性要求，引脚的排布顺序也对应常规变压器的输入、输出引脚定义顺序，硬件工程师在做原理图设计、PCB Layout的时候，可以直接套用通用的封装，减少封装绘制的出错概率。在建模过程中，对插针的折弯角度、凸台位置、壳体的壁厚都做了参数化定义，要是后续需要调整引脚长度、壳体宽度来适配不同功率等级的绕组需求，只需要修改对应参数就能快速衍生出不同规格的型号，不需要从零开始重建模型，能大幅缩短同系列不同参数产品的开发周期。另外壳体端部的卡扣结构，除了PCB定位之外，也可以在需要额外固定的场景中，配合塑料扎带穿过卡扣下方的空隙，把器件进一步绑定在PCB的固定柱上，适合用在振动幅度更大的车载小型电子、工业控制模块这类对器件固定强度要求更高的场景。整体结构没有多余的复杂特征，所有的棱角都做了小圆弧过渡，既可以避免塑壳生产注塑时出现应力集中开裂的问题，也能在手工插装作业时减少锋利边角对操作人员的划伤风险，完全符合批量生产的工艺要求。
