三针转两针电源接口转换适配器结构设计

　　在民用配电、临时取电场景、老旧线路改造以及便携设备供电适配的实际工程应用中，不同制式电源接口的匹配问题一直是现场施工、设备调试阶段经常遇到的细节痛点。很多工业现场的临时供电面板、老旧建筑墙面插座多为两针无接地接口，而部分检测仪器、便携工控设备、电动工具的电源输入端采用三针带接地的插脚结构，直接插装无法匹配，若采用剪线改接的方式不仅违反电气施工规范，还会破坏设备原有线缆的绝缘防护与接地连续性，带来触电、设备漏电的安全隐患，这类针脚制式转换的适配器就是为解决这类跨制式接口匹配问题而设计的。

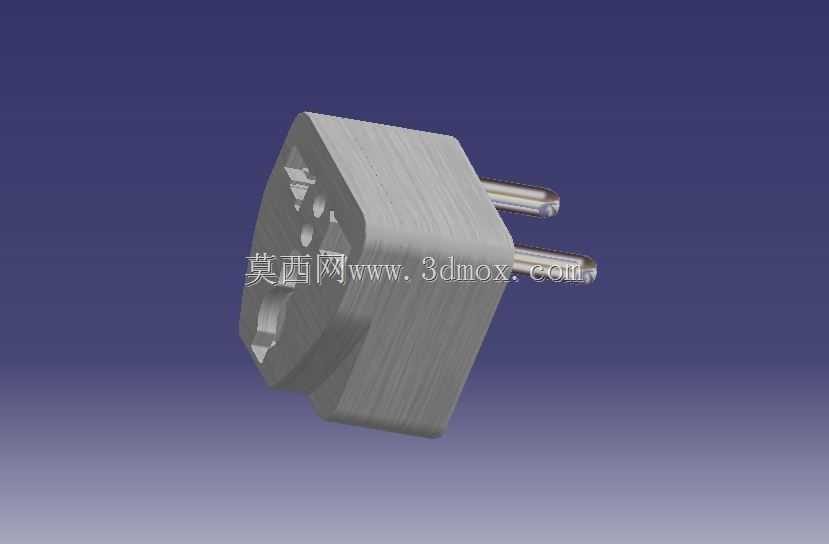

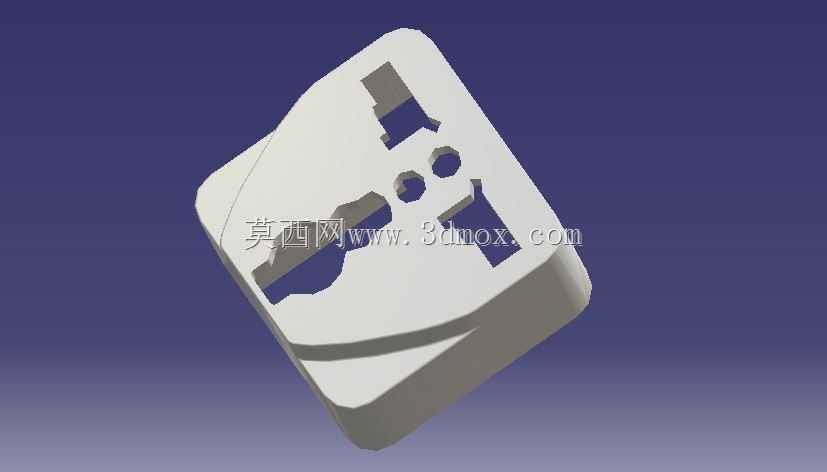

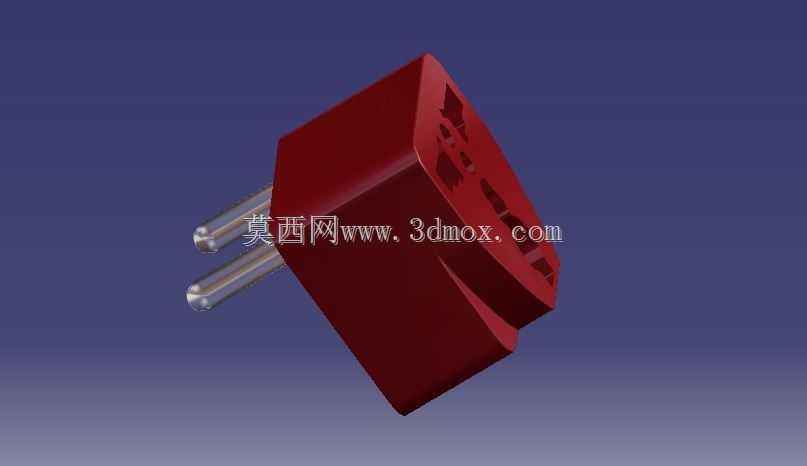

　　从结构设计逻辑来看，这款转换适配器采用三部分组装的分体式壳体结构，整体为带圆角的方块造型，壳体边缘做了大圆弧过渡处理，没有尖锐的棱角，一方面是避免日常插拔操作时划伤操作人员手部，另一方面也能减少日常放置、插拔过程中壳体磕碰掉角的概率，提升产品的抗跌落性能。壳体内部预留了两组独立的导电件安装腔，一侧对应三针插脚的安装位，严格按照国标三针插座的孔位间距、插脚直径预留安装槽，保证接地插脚与零火线插脚的位置度公差控制在0.1mm以内，避免插装时出现插脚偏斜、接触不良的问题；另一侧对应两针插脚的伸出位，插脚的中心距、伸出长度完全匹配通用两针插座的尺寸要求，插脚根部做了加宽的定位台阶，装配时可以直接卡入壳体的定位槽内，不需要额外打胶固定，就能保证插脚的抗插拔力符合电气附件的强度要求，多次插拔后不会出现插脚松动、内缩的问题。

　　在安装边界与尺寸控制上，这款适配器的整体外轮廓尺寸控制在常规掌心握持的范围内，厚度方向没有做多余的凸起结构，插装到墙面插座或者插排上之后，不会遮挡相邻的其他插座接口，避免了很多大体积转换头占用多个插座位的问题。壳体的合盖位置采用卡扣加定位筋的配合结构，上下壳合模后错位量控制在0.05mm以内，合缝均匀，既可以保证壳体的装配强度，也能避免日常使用中灰尘、飞溅的液体从合缝位置进入壳体内部，造成内部导电件短路的风险。内部导电件的连接采用铜带整体冲压成型的结构，没有多余的焊接点，降低了接触电阻，大电流通过时不会出现局部过热的问题，导电件与插脚的连接位置做了防松压花处理，长期使用后也不会出现接触不良、打火的问题。

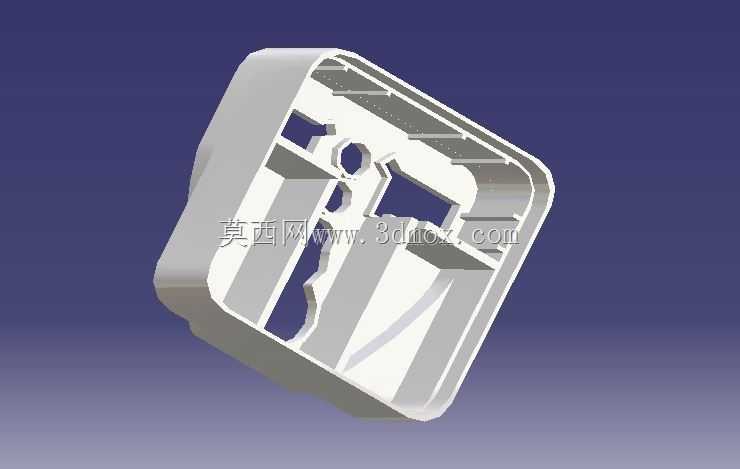

　　从实际使用的场景适配来看，这款转换适配器不仅可以用于民用场景下的家电、数码设备供电转换，也能满足工业现场临时检测设备的取电适配需求，结构设计上没有多余的装饰性结构，所有的造型特征都服务于装配可靠性、操作便利性与电气安全性能。在三维建模过程中，需要重点校验插脚的位置度、壳体内部的绝缘间隙、卡扣的配合过盈量，保证上下壳装配后没有错位，插脚伸出长度一致，插装时的插拔力处于合适的区间，既不会因为插拔力过大导致操作困难，也不会因为插拔力过小导致插装后容易松脱。壳体内部的筋位设计一方面起到固定导电件的作用，另一方面也能增加壳体的整体强度，受到侧面挤压时不会出现壳体变形导致内部导电件触碰短路的问题。针对日常使用中可能出现的插脚受力偏载情况，插脚根部的定位槽深度做了针对性加长，即使插装时出现偏斜受力，插脚也不会出现根部断裂、歪斜的问题，提升产品的使用寿命。
