弯管接口式轴流鼓风机构件三维设计

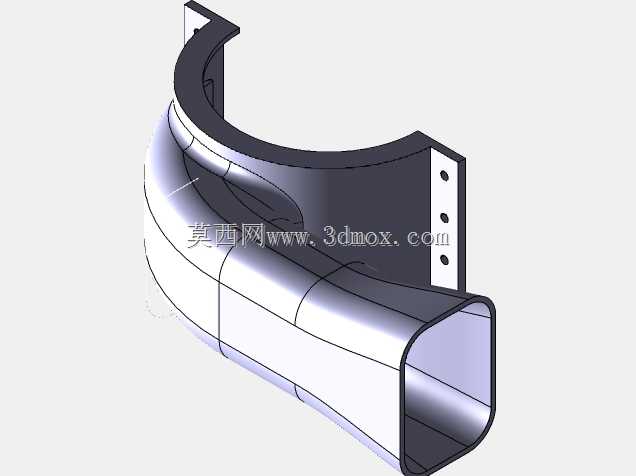

　　该构件属于轴流鼓风设备的风道连接段，主要应用在工业通风、车间换气、设备散热送风等场景中，承担气流转向与接口对接的核心作用，区别于常规直筒式轴流风机出风结构，这款弯弧型风道构件可在安装空间受限的场景下，完成90度方向的气流导向，避免直出风结构对安装空间的直线长度要求，适配设备侧方出风、贴墙安装等特殊布局需求。从功能特性来看，构件的一端为带安装孔的法兰对接面，法兰面预留三个等距排布的螺栓固定孔，可直接与风机主机的出风口端面通过螺栓锁紧，法兰面与弯管段做了圆弧过渡处理，避免直角结构带来的风阻激增问题，减少气流在转向过程中的涡流损耗，提升送风效率；另一端为矩形截面的出风端口，端口边缘做了卷边强化处理，既可以对接矩形通风软管，也能与后续的方形风道段直接拼接，端口的截面尺寸经过匹配计算，与弯管段的通流面积保持一致，不会出现截面突变导致的气流流速骤变、风噪增大的问题。

　　设计过程中优先考虑了风道的流体性能，弯管段的曲率半径经过反复调整，没有采用过小的转弯半径，避免气流在弯管外侧出现脱流、内侧形成涡流区的问题，整个流道内壁保持连续顺滑，没有突兀的凸起或台阶，尽可能降低气流流经时的压力损失；结构强度方面，弯管外侧的壁厚做了针对性加厚，因为气流转向时对外侧壁的压力冲击更大，加厚处理可避免长期运行过程中壁面出现振颤、疲劳开裂的问题，法兰面的安装孔位置做了沉台设计，螺栓锁紧后头部不会突出法兰平面，保证对接面的贴合度，避免连接位置漏风。

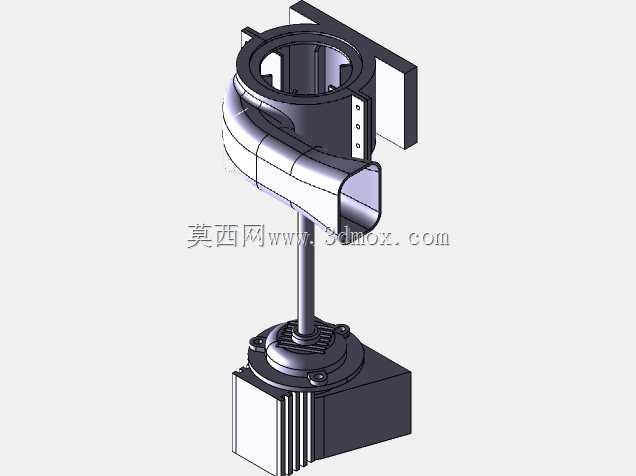

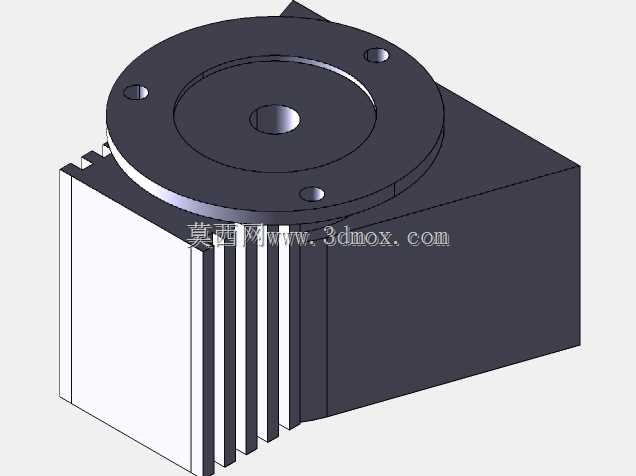

　　安装边界上，法兰端的安装孔中心距与常规同功率轴流风机的出风口孔位完全匹配，不需要额外做转接件即可完成装配，整个构件的轴向安装尺寸比直角弯头加直段的组合结构缩短近三分之一，在紧凑安装空间内的适配性更强，出风端的矩形截面长宽比符合常规通风管道的通用规格，可直接适配市面上常见的通风软管、方形风管的标准尺寸，不需要定制异形转接配件。实际应用中，这类弯道出风的轴流风机构件常被用在设备机柜散热、狭小空间工位送风、管道通风系统的转向节点等位置，相比直出风结构搭配独立弯头的组合方案，一体化的弯管构件减少了一个连接接缝，降低了漏风风险，同时减少了装配环节的零件数量，提升安装效率；构件的外形曲面采用连续顺滑的过渡设计，没有尖锐的棱角，既可以降低生产过程中的冲压、成型难度，也能避免安装维护过程中棱角划伤操作人员的问题。

　　建模过程中对风道的通流截面做了全程等面积校验，从法兰端的圆形截面到出风端的矩形截面，整个过渡段的截面面积偏差控制在5%以内，保证气流流速在整个流道内保持稳定，不会出现局部流速过高导致的风噪异常问题；法兰面的平面度公差在建模时做了预设，保证与风机主机对接时的密封性能，安装孔的位置度公差满足通用机械装配的精度要求，现场安装时不需要额外扩孔、调整即可顺利对位锁紧。
