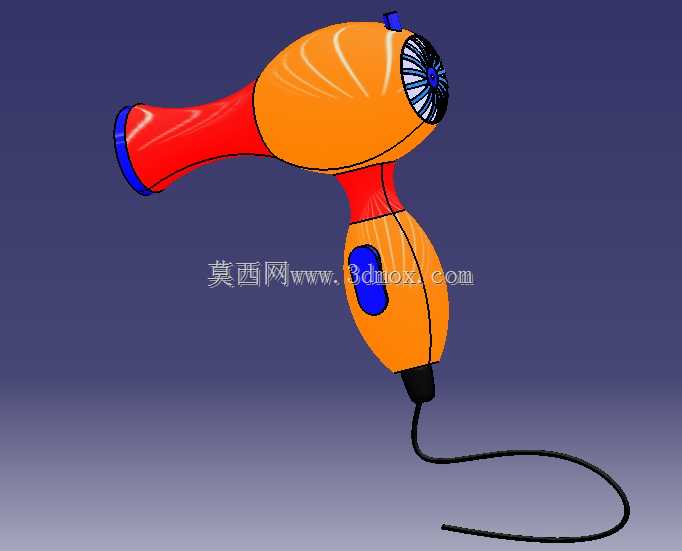

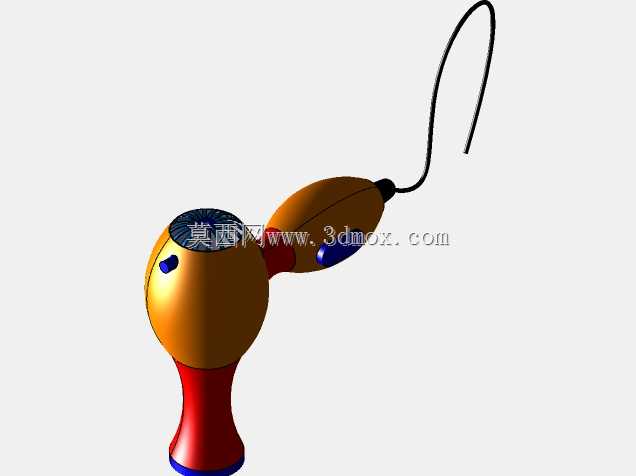

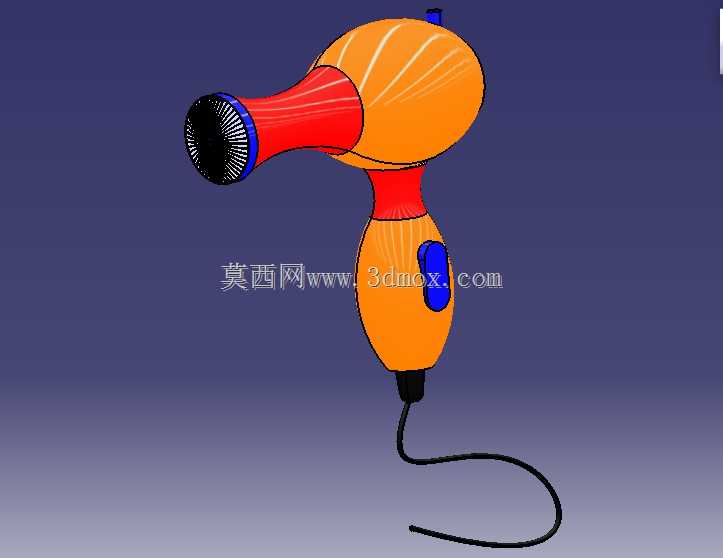

家用手持电吹风外观结构三维数模

　　本次建模的手持电吹风，核心面向个人护理小家电的结构设计场景，可用于产品外观评审、结构干涉校验、手板打样前的虚拟装配验证环节，覆盖家用、酒店客房、美发门店等多场景的产品开发需求。从实际使用逻辑出发，这款电吹风采用经典的枪式手持布局，整体握持段做了贴合手掌弧度的收腰设计，握持区域的曲面过渡经过反复调整，确保单手握持时重心落在掌心位置，长时间举持操作不会产生明显的腕部负担，整机的重量分配沿手柄中轴线对称，避免使用过程中出现机头下坠的问题。

　　功能结构层面，模型完整还原了电吹风的核心组成部分：前端出风网罩做了密集格栅设计，既可以保证出风气流的均匀扩散，也能防止异物吸入风筒内部，网罩与风筒主体采用卡扣式连接结构，方便后期拆卸清理积尘；风筒内部预留了发热组件、风机模组的安装空间，风筒内壁做了导流筋位的结构设计，能够引导气流沿轴向平稳输出，减少乱流产生的风噪；手柄侧面设置了滑动式按键的安装位，对应风速、风温调节的功能模块，按键周边做了防水台阶设计，可避免使用过程中溅水渗入内部电路；手柄尾部预留了电源线出线口，出线位置做了防弯折的橡胶护套结构，模拟实际产品中电源线反复弯折不易断裂的设计细节。

　　设计思路上，这款模型没有做过度的异形曲面处理，所有外观曲面都兼顾了注塑生产的脱模要求，风筒与手柄的衔接位置做了大圆角过渡，既可以提升握持的舒适度，也能避免注塑件连接处出现应力集中的问题，外壳分模线沿产品外观的视觉暗线布置，不会破坏整体外观的流畅感。从安装边界尺寸来看，整机长度控制在220mm左右，风筒最大直径为85mm，手柄握持段的直径为38mm，这个尺寸区间既可以容纳内部的风机、发热丝、控制电路板等核心组件，也能保证整体外观的小巧便携，适配普通家庭卫生间置物架、酒店客房抽屉的存放尺寸要求，不会占用过多收纳空间。

　　模型的外观配色做了分色处理，风筒主体、手柄主体采用暖橙色外观面，风筒连接段、按键采用高饱和度的蓝色、红色做点缀，还原消费类小家电的视觉设计特点，所有外观面的拔模角度都控制在1.5度以上，满足注塑模具的生产工艺要求，内部的安装柱、卡扣位都按照实际装配的间隙要求预留了0.2mm的装配公差，可直接用于后续的结构细化设计。在实际产品开发流程中，这类三维数模可以直接导入渲染软件做产品宣传图渲染，也可以导入有限元分析软件做外壳的结构强度校核，验证跌落工况下的外壳受力情况，还能用于手板制作的3D打印数据参考，减少前期开模的试错成本。不同于工业级吹风设备，这款手持电吹风的设计完全围绕民用个护场景的使用需求展开，所有结构细节都服务于轻便、易用、安全的核心使用诉求，没有冗余的结构设计，每个曲面、每个安装位都对应实际生产、使用环节的具体要求。
