医院病床用电动线性驱动推杆结构

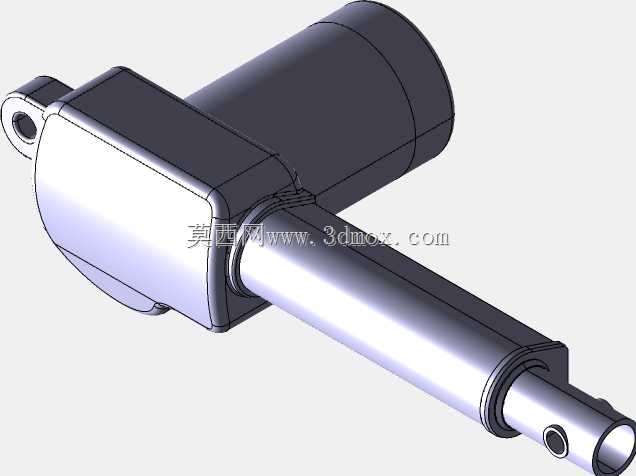

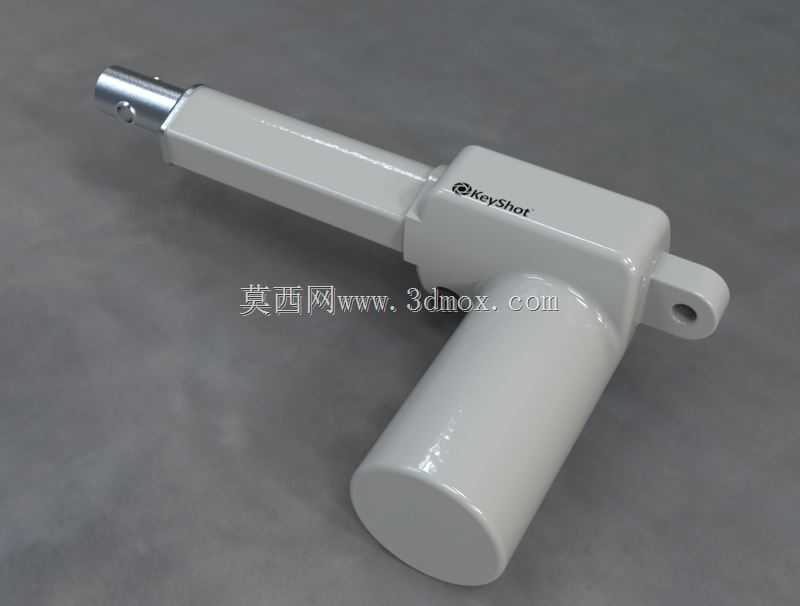

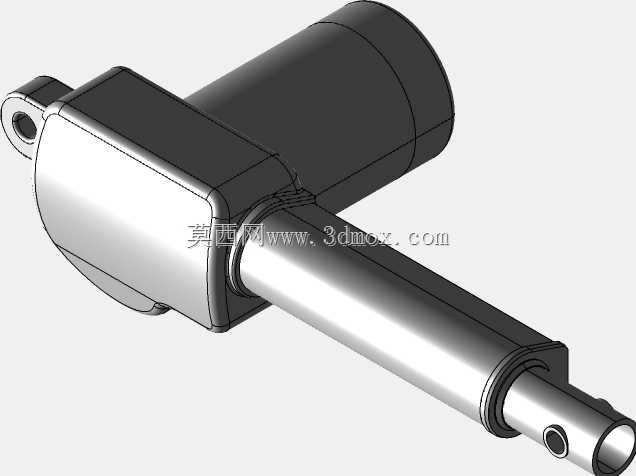

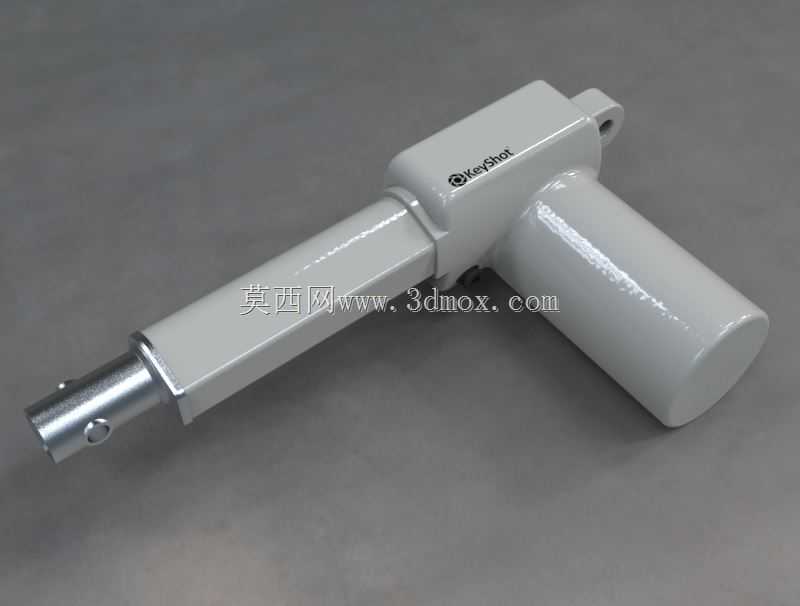

　　这款线性驱动推杆主要面向医用护理病床的体位调节场景设计，是病床实现背框抬升、腿框屈伸、整体升降动作的核心执行部件，在实际临床使用场景中，需要匹配护理床的金属床架安装空间，兼顾患者使用时的静音需求、负载稳定性以及长期往复动作的可靠性。从结构设计逻辑来看，整体采用驱动电机与丝杆传动机构垂直布局的T型构型，这种布局方式能够在有限的安装空间内压缩轴向尺寸，避免推杆过长导致床底安装空间不足的问题，驱动端的圆柱型腔体内部集成直流驱动电机与减速齿轮组，输出的扭矩通过传动副传递给丝杆机构，将电机的旋转运动转化为推杆伸缩杆的直线往复运动，实现推拉动作输出。

　　在功能特性层面，推杆的伸出端设计有带通孔的铰接连接头，安装时可以通过销轴与床架的活动铰接座配合，尾端同样设置铰接安装位，使得推杆在伸缩过程中能够随床架的转动角度自适应调整姿态，避免出现运动卡滞、别劲的问题。外管主体采用矩形截面的结构设计，相比圆形管具备更好的抗扭性能，在承受偏载负载时能够减少杆体的形变，保证伸缩动作的顺畅度，表面做哑光硬质涂层处理，既能够耐受日常病房消毒试剂的擦拭腐蚀，也能减少长期使用过程中的表面剐蹭留痕。

　　从安装边界尺寸来看，这类病床用推杆的缩回总长通常适配常规护理床的床底安装间距，伸出行程覆盖病床背框抬升0到75度的角度需求，额定负载能够满足普通病床单体位调节的承重要求，运行过程中齿轮副与丝杆的配合间隙控制在极小范围内，避免动作启停时出现明显的顿挫感，减少患者体位调整过程中的不适感。设计过程中需要重点考虑推杆的防护等级，因为病房环境中存在定期清洁、消毒水喷淋的可能，壳体接缝处、伸缩杆伸出位置都需要做密封处理，防止液体渗入内部造成电路短路或者传动件锈蚀。

　　传动结构的设计上，丝杆副选用滑动丝杆配合自锁结构，在电机停止供电时能够自动锁止当前位置，不会因为患者的体重压力出现推杆回缩下坠的问题，省去了额外的电磁制动部件，既压缩了整体结构体积，也降低了故障发生概率。电机与丝杆传动腔的衔接位置做了同轴度校准结构，保证齿轮啮合的平顺性，减少运行过程中的噪音输出，满足病房夜间使用的静音要求。布线位置从尾端铰接处侧面引出，避免床架升降过程中挤压线缆，走线槽预留足够的线体弯曲半径，防止长期往复动作造成线体弯折疲劳断裂。

　　在实际选型匹配过程中，这类推杆需要和病床的控制器、手控器配合使用，设计三维结构时需要同步考虑安装位的销轴直径、铰接座的开孔间距，确保和现有床架的安装接口完全适配，不需要额外做转接件修改。伸缩杆的表面做硬质氧化处理，提升表面耐磨性能，长期往复伸缩不会因为磨损出现间隙变大、动作晃动的问题。壳体的合模线位置做平滑过渡处理，没有尖锐棱角，避免安装维护过程中划伤操作人员，也防止床品布料勾挂影响设备正常运行。

　　不同于工业场景用的大负载推杆，医用病床驱动推杆对运行平稳性的要求远高于极端负载能力，设计过程中需要反复校核伸缩全行程的推力输出曲线，保证在接近行程起止位置时自动降速，避免硬限位撞击产生的噪音和结构冲击，延长整体使用寿命。整体结构没有多余的外露部件，所有固定螺丝都做沉头处理，外观简洁流畅，适配医疗设备干净整洁的外观要求，也减少了卫生清洁的死角，方便病房日常的消杀维护工作。
