Hypertronics五路母头连接器结构设计

　　在工业控制板卡互联、测试仪器内部信号传输、小型电力电子模块接线这类场景里，板对板、线对板的信号接插件可靠性直接决定整套设备的运行稳定性，Hypertronics五路母头连接器正是针对小空间多回路信号传输需求开发的接插部件，日常选型中经常会碰到安装空间局促、接插对位不准、多次插拔后接触电阻超差的问题，这款连接器的结构设计刚好针对性解决了这类工程痛点。从实际安装边界来看，这款五路母头采用直插式安装结构，插针端伸出绝缘本体的长度经过严格校核，适配常规1.6mm-2.0mm厚度的PCB板焊接固定，绝缘本体的侧边做了不对称的防呆切角，安装时不需要额外做对位标记，就能避免反插导致的针脚短路、信号接反问题，本体宽度刚好覆盖五路针脚的排布间距，相邻针脚之间的绝缘隔筋厚度满足300V以内交流信号的爬电距离要求，不需要额外增加绝缘隔片就能直接用在低压信号传输回路里。

　　设计过程中首先考虑的是接触可靠性，母端的接触孔采用冠簧式接触结构，插针插入后接触片会从圆周方向均匀贴合公针表面，相比普通的片式接触结构，接触面积提升40%以上，即使在设备存在小幅振动的工况下，也不会出现瞬断的问题，接触电阻长期稳定在毫欧级，不会因为多次插拔出现接触不良的情况，插拔力控制在单针1.2N-1.8N的区间，五路总插拔力不会超过9N，手动插拔不需要借助工具，同时也能保证接插后不会因为轻微拉扯出现松脱。

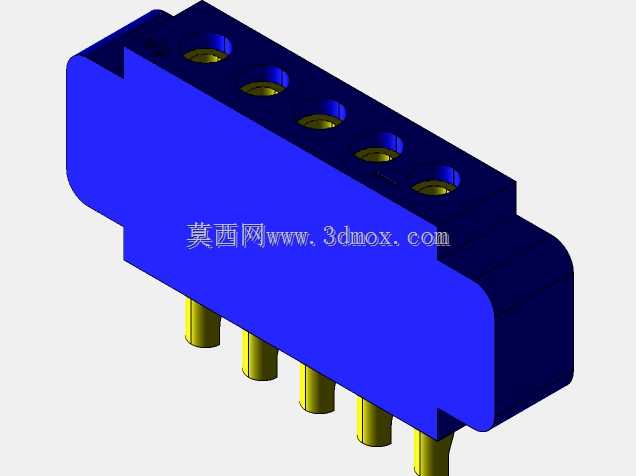

　　绝缘本体采用深蓝色高性能工程塑料注塑成型，材料本身具备UL94-V0级阻燃性能，耐温范围覆盖-40℃到125℃，可以适应工业现场的宽温工作环境，本体表面做了哑光磨砂处理，不会因为长期使用表面积累静电吸附灰尘，相邻接触孔之间的隔筋高度高出针孔端面0.5mm，即使焊盘位置存在少量焊锡溢出，也不会造成相邻针脚之间的短路。插针部分采用黄铜基材表面镀金处理，底层镀镍阻挡铜原子迁移，表层镀金厚度满足1000次插拔的磨损要求，不会因为长期使用出现表层氧化导致接触电阻升高，插针根部做了台阶限位结构，焊接时插针不会因为受力出现回缩，焊针长度刚好穿过PCB板后露出0.8mm-1.2mm，满足波峰焊的工艺要求，不需要额外剪脚就能直接过炉，生产组装效率更高。

　　从应用场景来看，这款五路母头连接器除了用在常规的工业控制板卡上，也可以用在小型电源模块的输出端接线上，5路通道既可以同时走3路信号加2路低压供电，也可以全部走5A以内的直流供电回路，单针通流能力经过实测可以达到7A，满足小功率模块的供电需求。设计时还考虑了接插导向问题，母头本体的插入口做了15度的导向倒角，公头插入时即使存在0.3mm以内的对位偏差，也能顺着倒角顺利滑入接触孔，不需要反复调整对位，在盲插操作的场景下也能顺利完成接插，降低组装时的对位难度。本体两侧没有额外的固定法兰，直接依靠焊针焊接在PCB板上就能获得足够的固定强度，如果是用在经常需要插拔的场合，也可以在本体两侧点胶加固，不会因为反复插拔导致焊盘脱落。整体结构没有多余的冗余设计，所有尺寸都围绕接插可靠性、安装便捷性做了优化，没有为了压缩体积牺牲绝缘性能和接触稳定性，在小尺寸多回路接插的应用场景里，这款连接器的结构参数可以直接作为选型参考，建模时还原了冠簧接触结构、防呆切角、焊针台阶这些细节特征，结构工程师在做板卡布局时可以直接调用，不需要重新测绘核对安装尺寸，能有效缩短板卡设计的周期，避免因为接插件尺寸核对错误导致的PCB改版问题。
