Cariva-Schuko插座安装固定支架结构设计

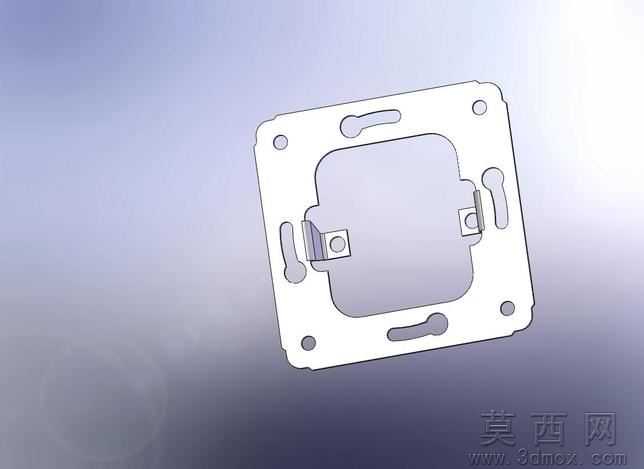

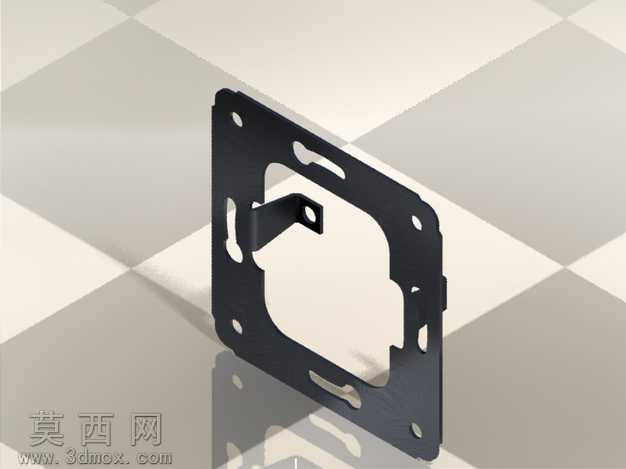

本作品为Cariva-Schuko规格插座配套的安装固定支架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循电气安装配件的尺寸公差规范，对支架的每一处结构细节都做了精准还原。从整体结构来看，该支架为方形薄片状钣金结构，主体采用冲压成型工艺对应的建模逻辑构建，外轮廓四角做了圆角过渡处理，避免安装过程中出现锐边划伤的问题，四个角位预留了圆形安装通孔，用于将支架整体固定在墙面暗装底盒上，孔位尺寸与通用86型底盒的安装螺柱位置完全匹配，保证安装时的适配性。支架中部为方形镂空区域，该区域尺寸完全匹配对应规格Schuko插座的主体嵌入尺寸，镂空边缘设置了多组弹性卡扣结构，卡扣处做了折弯回弹的结构预留，建模时对卡扣的倾斜角度、卡接凸起的尺寸做了精确设定，既能够保证插座嵌入后卡接牢固不会松脱，又能控制卡扣的弹性形变量在钣金材料的许用变形范围内，避免安装或拆卸时出现卡扣断裂的问题。支架的四边还设置了多组长条形调节腰孔，腰孔的长度方向对应安装时的位置调节需求，可适配不同安装场景下的微小位置偏差，降低现场安装的对位难度。材质设定方面，模型赋予了冷轧钢板的金属材质，表面做了镀锌钝化的质感处理，还原五金配件真实的哑光银白金属质感，渲染时采用柔和的漫反射光源，清晰展现支架的平面度、各孔位的边缘细节以及卡扣处的折弯结构，避免强反光遮挡结构细节。设计思路上，该支架以实用安装需求为核心，在保证结构强度的前提下尽可能做轻量化设计，去除多余的材料区域，既降低生产用料成本，又能减轻支架自重，同时所有的折弯、开孔结构都符合冲压加工的工艺要求，不存在无法脱模、无法冲压的死角结构，可直接用于后续的生产加工参考，卡扣与腰孔的组合设计兼顾了固定可靠性与安装便利性，能够适配同规格多款插座的安装固定需求，具备较强的通用适配性。
