蛇形排布制冷循环管路结构设计

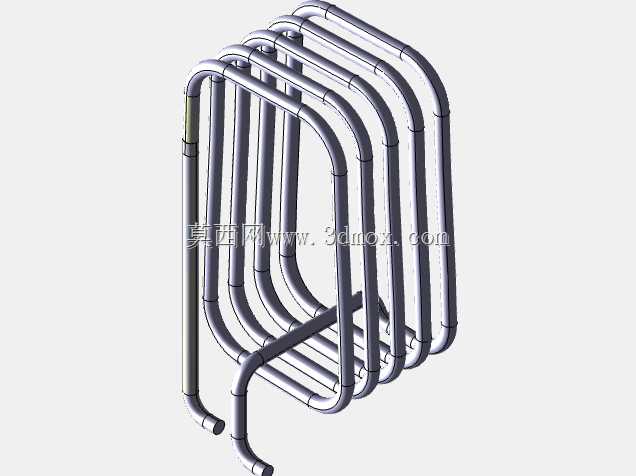

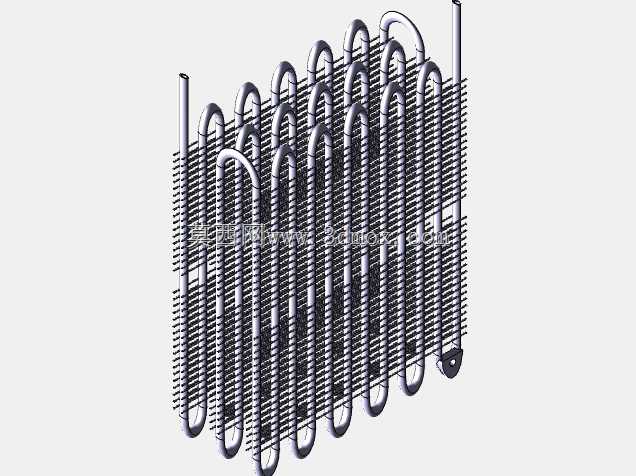

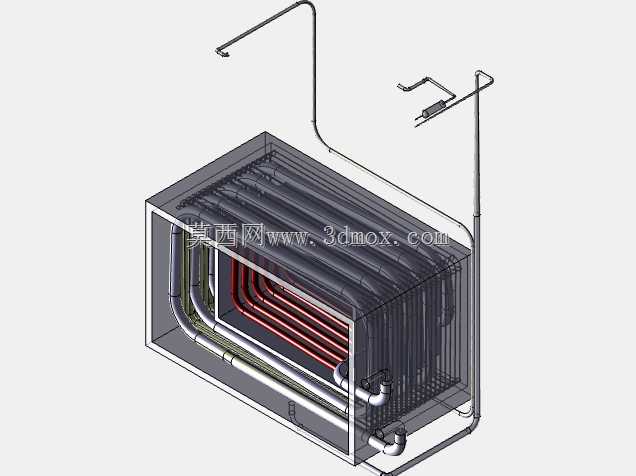

　　这套蛇形弯制的管路结构，是蒸汽压缩式制冷系统里承担冷热介质热量交换的核心换热部件，常见于小型商用冷柜、工业低温冷却槽、实验室恒温设备的制冷单元中，和常规管翅式换热器不同，这套结构直接将制冷剂流通管路弯制成连续折返的蛇形形态，省去了额外套合翅片的工序，更适配小空间内的沉浸式换热场景——比如直接浸入冷却槽的载冷介质中，管路外壁直接和待冷却介质接触，省去翅片与管壁间的接触热阻，在小功率制冷场景下换热效率反而更稳定。

　　从实际使用场景来看，这类无翅片蛇形制冷盘管大多用在对清洁度要求较高的冷却场景，比如食品加工行业的低温卤水冷却、医疗设备的恒温液冷循环，没有密集翅片的缝隙结构，日常清洁维护时可以直接擦拭管路外壁，不会积存杂物或滋生细菌，也不存在翅片倒伏积灰导致换热效率衰减的问题，长期运行的性能稳定性更优。

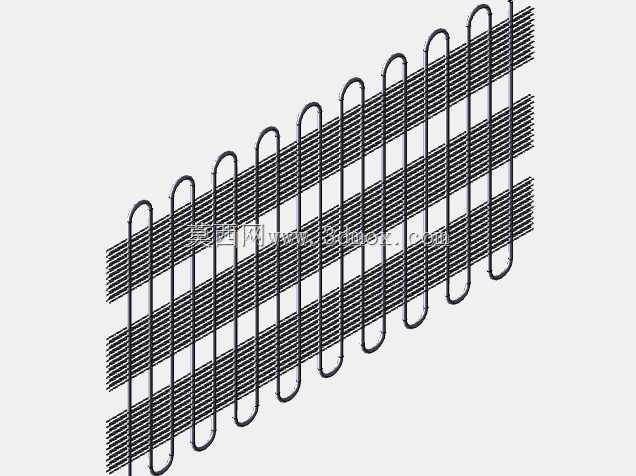

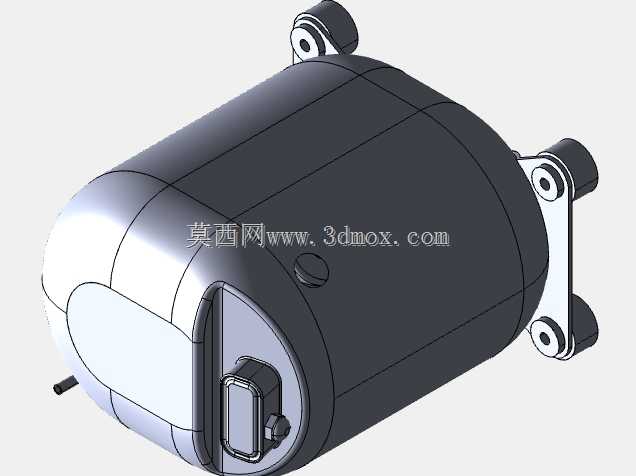

　　设计这套管路结构时，首先要匹配制冷系统的制冷剂充注量与管路压降要求：每一段直管段的长度、弯管的弯曲半径都经过核算，连续U型弯的排布既保证了管路总长度满足换热面积需求，又将管路整体的流动阻力控制在压缩机吸气压力允许的范围内，避免压损过大导致制冷量衰减。弯管位置全部采用大圆弧过渡，没有直角弯折结构，既避免了弯折处管路截面变形导致的流道变窄，也减少了制冷剂在弯折处的涡流损失，让气液两相制冷剂在管内流动更顺畅，保证回油顺畅——毕竟制冷系统里的润滑油需要随制冷剂一起回到压缩机，过小的弯折半径很容易造成润滑油积存管路，长期运行会导致压缩机缺油磨损。

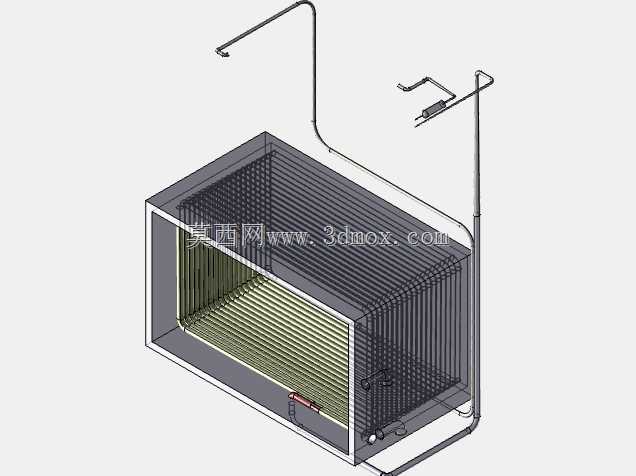

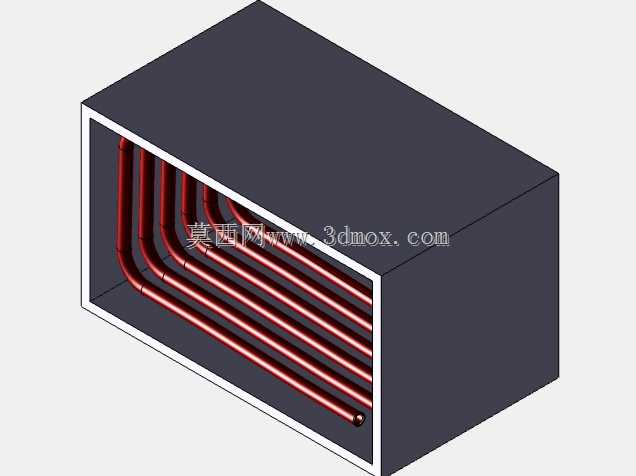

　　从安装边界来看，这套盘管整体为立式长方体排布，所有管路的弯折方向统一，整体外轮廓规整，没有外凸的不规则结构，安装时可以直接嵌入冷却槽的预留安装位，仅需要预留两端管路的连接空间：一端接节流装置出口的供液管，一端接压缩机吸气管，安装时不需要额外做复杂的定位固定，仅需要在盘管上下端设置简单的支撑点，避免管路长期运行受振动产生位移即可。管路的相邻管段之间预留了均匀的间隙，浸入载冷介质时，介质可以在管间自由流动，不会出现流动死区，保证每一段管路的外壁都能和介质充分接触换热，避免局部换热不均导致的冷量浪费。

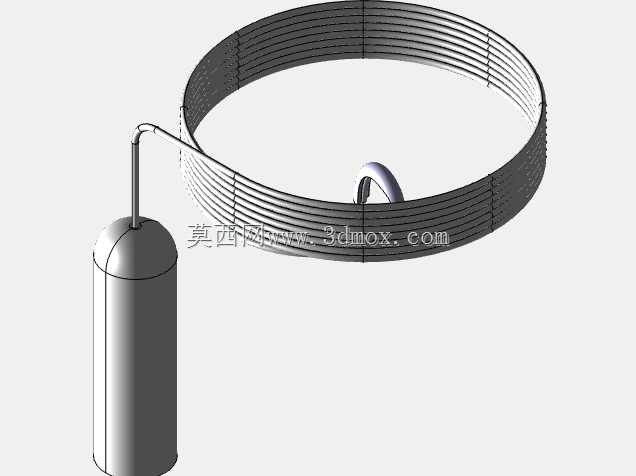

　　结构细节上，管路的连接位置全部采用同径对接，没有突然的管径变化，避免制冷剂在变径位置产生不必要的闪发，影响换热效果。整体盘管的重心居中，立式安装时稳定性好，不会因为介质流动冲击产生晃动。和带外壳的封装式换热器不同，这种裸露的蛇形盘管可以根据安装空间的实际尺寸灵活调整直管段长度和折返次数，适配不同容积的冷却腔体，在非标定制的小型制冷设备中应用非常灵活，不需要开模制作专用的换热壳体，小批量生产时的成本优势明显。

　　实际选型匹配时，需要根据系统的制冷量核算管路总换热面积，这套结构的每一段直管和弯管的外壁面积都可以精准计算，设计阶段就能准确预估换热能力，不会出现翅片式换热器那种因为翅片贴合率差异导致的性能偏差，对于需要精准控温的制冷场景来说，这种可精准计算换热参数的结构更适配设计阶段的仿真校核，能有效减少样机调试阶段的改动量，缩短设备开发周期。
