防泄漏高抗震逆流轴流管壳式换热设备

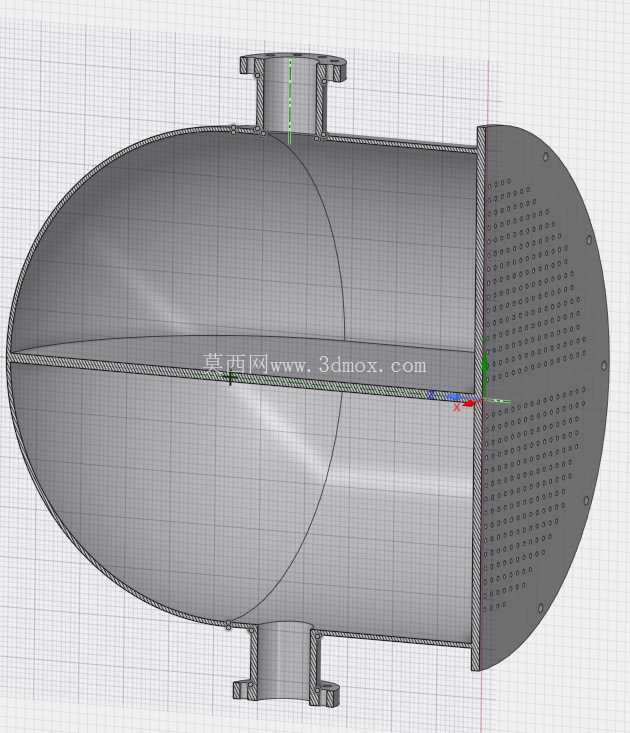

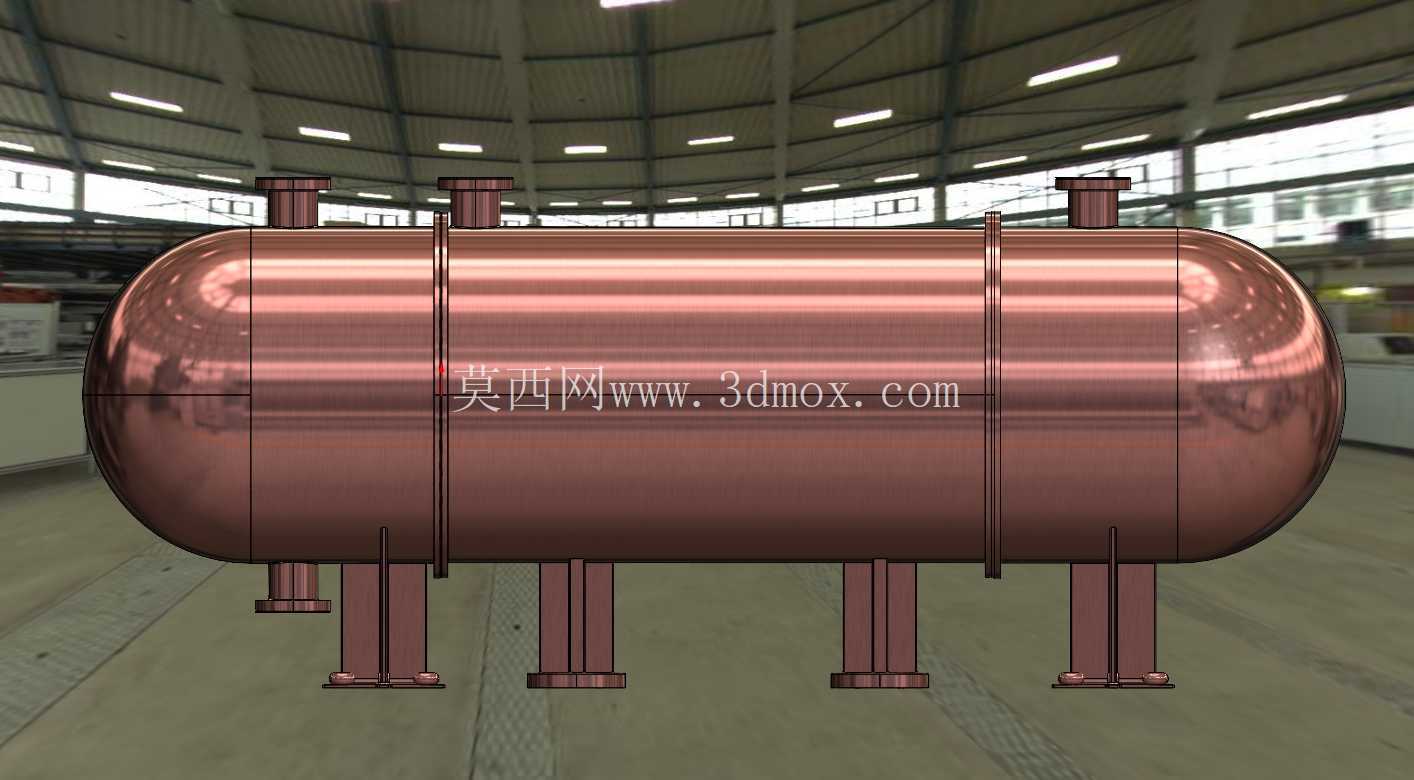

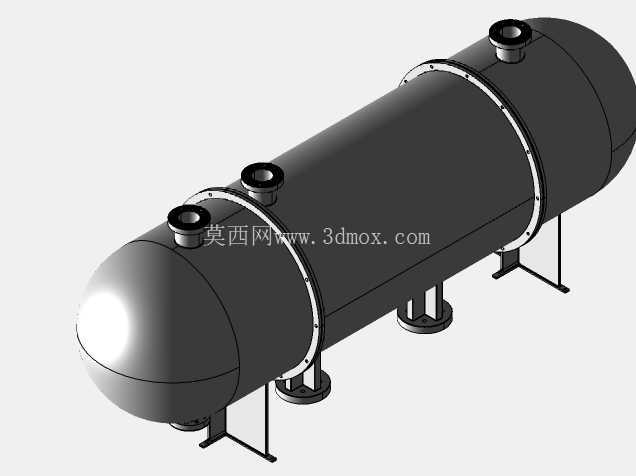

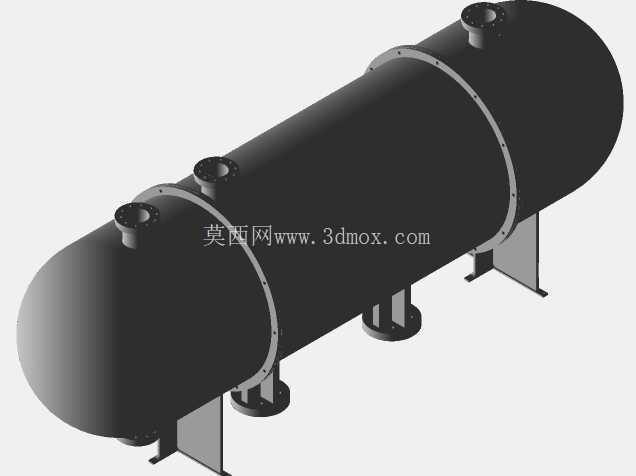

　　从结构布局来看，设备采用卧式鞍座支撑形式，筒体为标准等径圆柱形结构，两端采用标准椭圆形封头，相比平封头结构能更好分散内部承压带来的应力集中，筒体上分布的多个接管分别对应管程介质进出口、壳程介质进出口、排气排液接口，接管的法兰连接面全部采用凸面密封结构，适配不同压力等级的工业管道对接要求，鞍式支座采用四支点布局，相比传统双支座设计，能更好适配大长径比筒体的承重需求，降低筒体自重带来的中部挠度变形，支座底板预留的地脚螺栓孔位，可直接匹配常规工业设备安装的混凝土基础预埋螺栓间距，安装时无需额外做支座改制。在石油炼化、化工合成、集中供热、核电辅机等工业场景中，管壳式换热器始终是热量传递环节的核心承压设备，这类设备的运行稳定性直接决定整套工艺系统的连续生产能力，一旦出现管束泄漏、热应力变形、抗震失效等问题，轻则导致非计划停机检修，重则引发介质互串、安全泄压等生产事故。这款轴流管壳式多管换热结构，在设计阶段就针对工业现场常见的失效痛点做了定向优化，完全贴合工业标准中防泄漏、防热震、高抗震的性能要求。

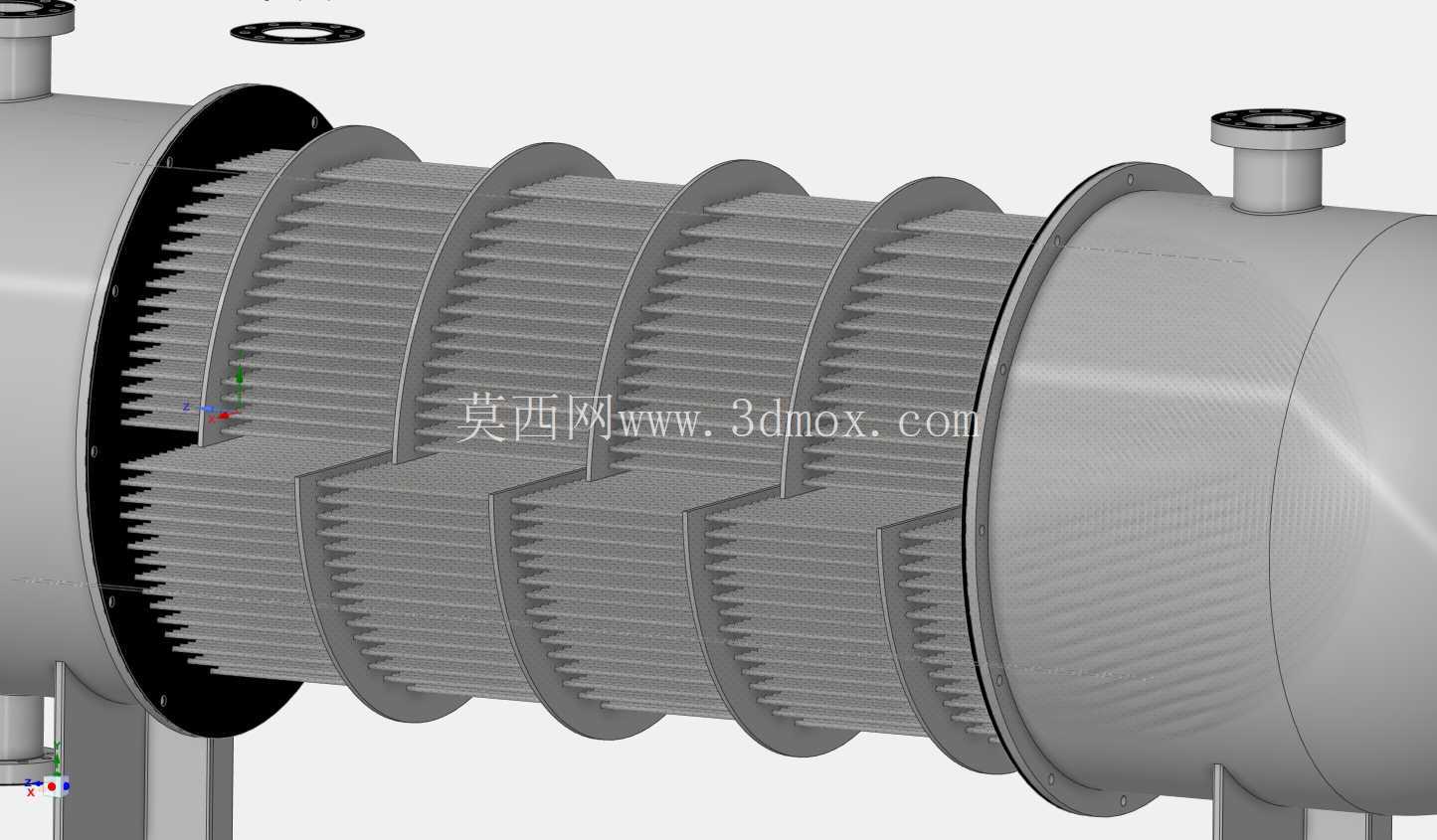

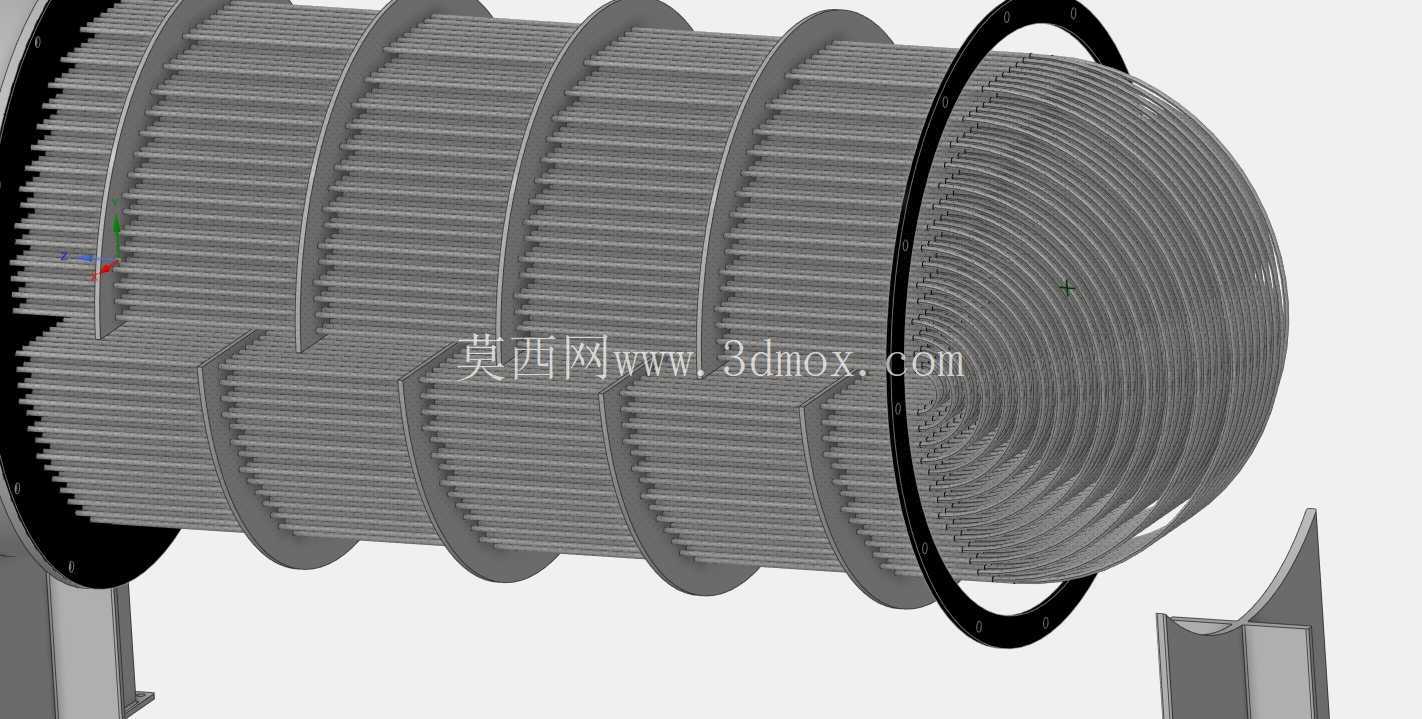

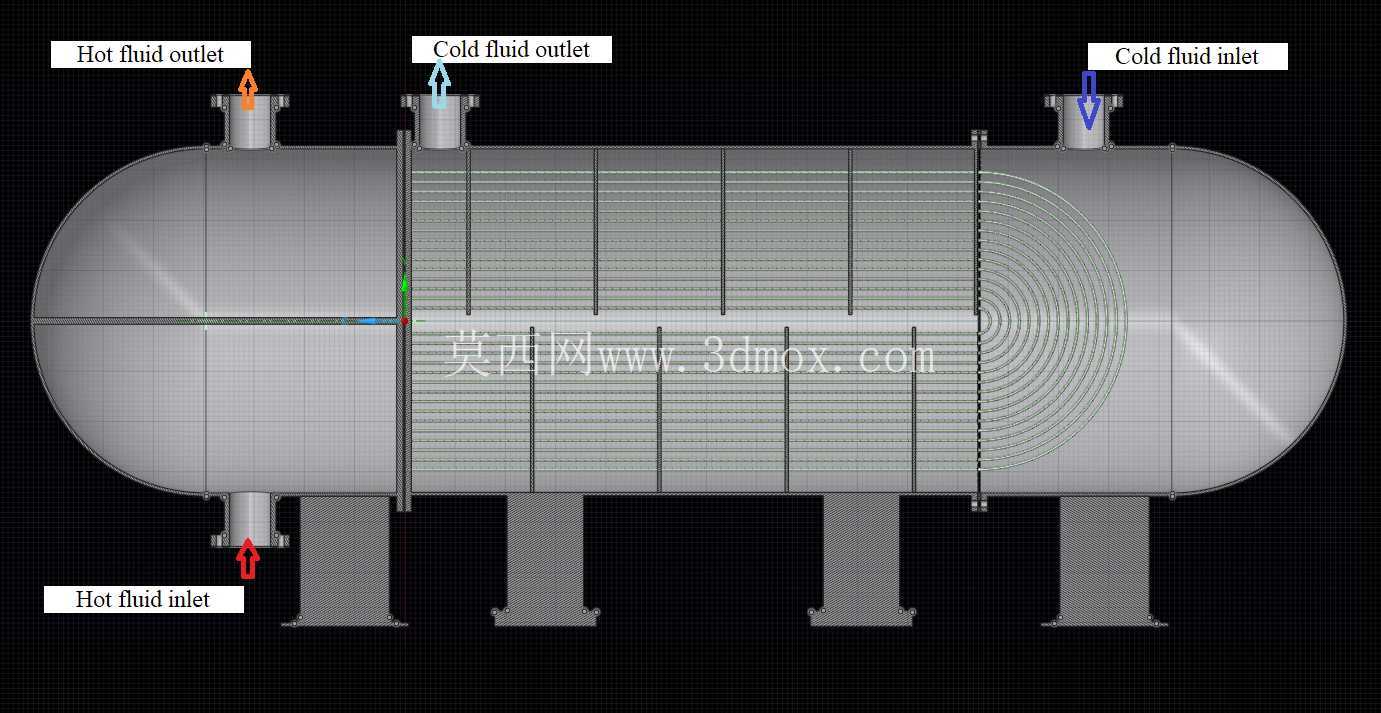

　　设备内部采用逆流换热流道设计，管程与壳程介质流向相反，能在相同换热面积下获得更高的对数平均温差，提升整体换热效率，管束的排布采用正三角形错列布局，相比正方形排布能在相同筒径内容纳更多换热管，提升单位体积的换热面积，同时折流板采用弓形缺口结构，缺口方向与介质流向匹配，可引导壳程介质形成横向冲刷管束的流态，减少壳程流动死区，降低污垢在管束表面的沉积速率。针对热震工况的适配设计上，管板与换热管的连接采用强度焊加贴胀的复合连接形式，既保证焊接位置的密封性能，又能消除管板与换热管之间的间隙，避免间隙腐蚀问题，同时在管程入口位置设置防冲挡板，避免高速流入的介质直接冲刷管束端部造成的冲蚀磨损，设备的管箱部分设置分程隔板，将管程分为多程结构，可根据实际换热需求调整管程介质流速，平衡换热效率与流动阻力的关系。

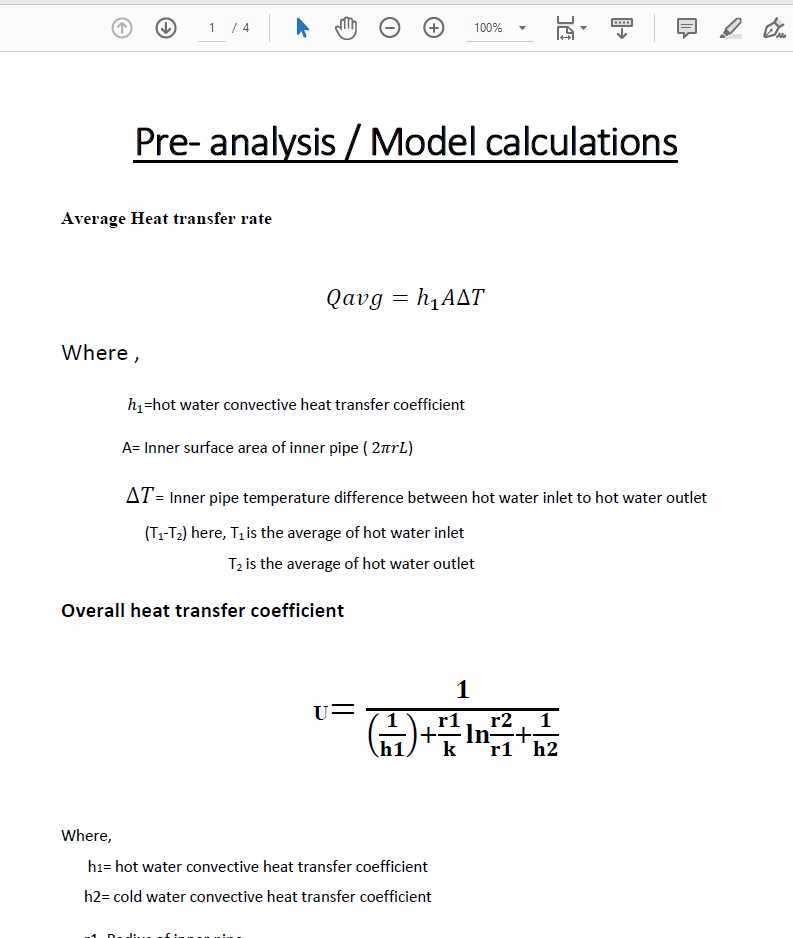

　　抗震性能设计方面，鞍座与筒体的连接位置设置加强垫板，避免支座焊接位置的局部应力过大，管束的折流板与换热管之间采用小间隙配合，同时设置定距管和拉杆结构固定折流板间距，避免设备在运输或者运行过程中出现管束振动、折流板移位的问题，所有外接接管的位置都做了局部补强，当外接管道存在一定安装偏差或者管道振动传递时，补强结构能降低接管根部的应力集中，避免接管焊缝开裂。设备预留的预分析公式和原始草图，可方便设计人员根据实际工况参数调整换热管数量、筒体长度、折流板间距等核心参数，比如当处理腐蚀性介质时，可直接替换换热管材质调整壁厚，当换热负荷变化时，可通过调整管程程数、折流板缺口比例适配新的工况需求，不需要重新搭建整体结构框架，大幅缩短改型设计的周期。

　　从安装边界来看，设备的整体重心位于四个鞍座的支撑中心范围内，安装时不需要额外设置配重结构，所有外接接管的中心高度、法兰端面距筒体中心的尺寸都符合压力容器接管的通用设计规范，可直接对接同压力等级的工业管道，设备顶部的排气口和底部的排液口位置，预留了足够的阀门安装操作空间，日常运维时不需要额外搭设操作平台即可完成排气、排液、介质取样等常规操作。在实际选型应用中，这款结构可适配液-液换热、汽-液换热等多种换热工况，当用于蒸汽冷凝工况时，可通过调整壳程折流板间距降低蒸汽侧的流动阻力，当用于高温高压介质换热时，可通过增加筒体壁厚、升级管板材质满足承压要求，结构的模块化设计让其改型适配的成本远低于重新设计全新结构，对于中小批量的换热设备定制项目来说，能大幅降低设计阶段的工作量，同时成熟的结构形式也能减少生产制造阶段的工艺难度，所有焊接位置、坡口形式都符合压力容器制造的通用工艺要求，不需要开发特殊的工装夹具即可完成生产制造。
