管壳式列管热交换器结构设计

项目分类:换热器 发布时间:2025-01-15 ID:900329
  • 管壳式列管热交换器结构设计
  • 管壳式列管热交换器结构设计
  • 管壳式列管热交换器结构设计
  • 管壳式列管热交换器结构设计
  • 管壳式列管热交换器结构设计
  • 管壳式列管热交换器结构设计
  • 管壳式列管热交换器结构设计
  • 管壳式列管热交换器结构设计

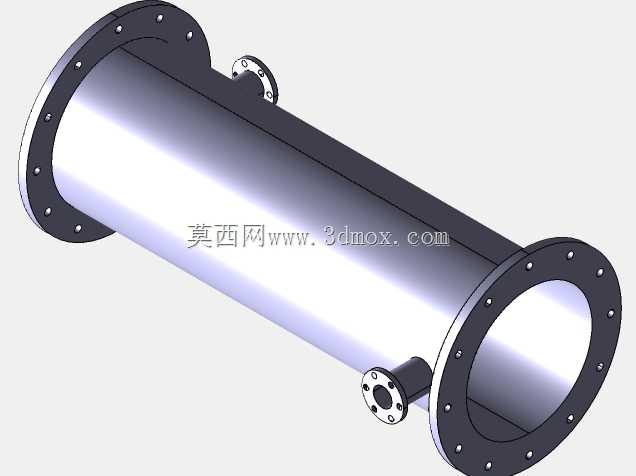

  在化工、能源、暖通、食品加工等多个工业领域,管壳式热交换器都是应用占比最高的间壁式换热设备,这类设备依靠封闭管壁完成两种不同温度流体的热量传递,既不会出现介质交叉污染的问题,又能适配高温、高压、强腐蚀等极端工况,是生产流程中实现热量回收、工艺温度调控的核心装置。这次完成的列管式热交换器结构,完全按照常规工业场景的通用安装要求搭建,整体采用卧式布置形式,主体由圆柱形承压壳体、内部平行排列的换热管束、两端带流体进出口的管箱、固定管束的管板、以及壳体侧面设置的壳程进出口接管组成。设计过程中首先考虑的是安装边界的适配性,壳体两端的法兰连接结构统一采用标准凸面带颈法兰,法兰螺栓孔的节圆直径、孔径、孔数都匹配同压力等级的通用管路法兰标准,不需要额外加工过渡连接件就能直接和现场工艺管线对接;侧面的两个壳程接管分别布置在壳体靠近两端管板的位置,接管轴线与壳体轴线垂直,接管端部同样采用标准法兰结构,安装时可以根据现场管线走向调整接管朝向,不需要改动主体结构。

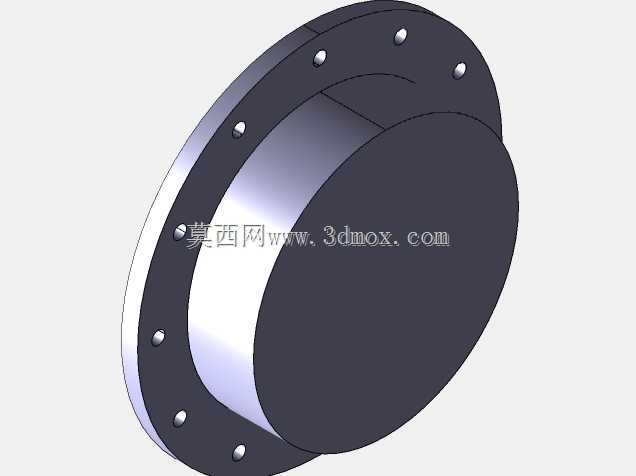

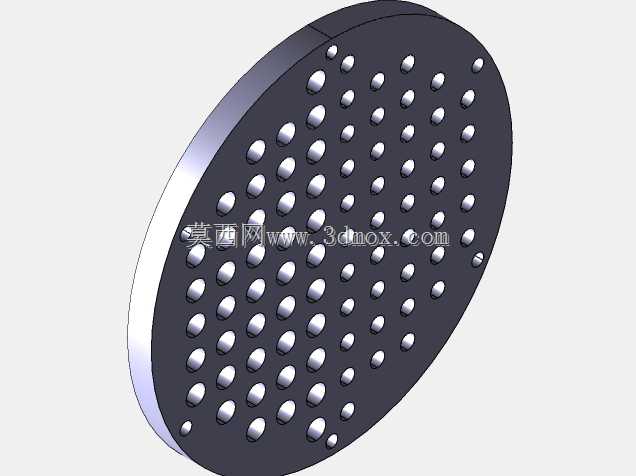

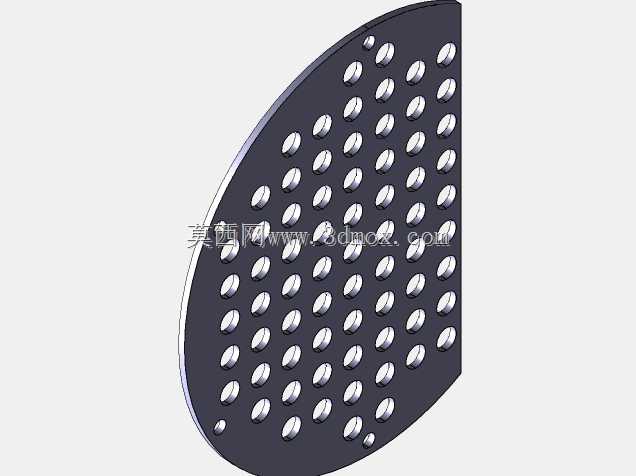

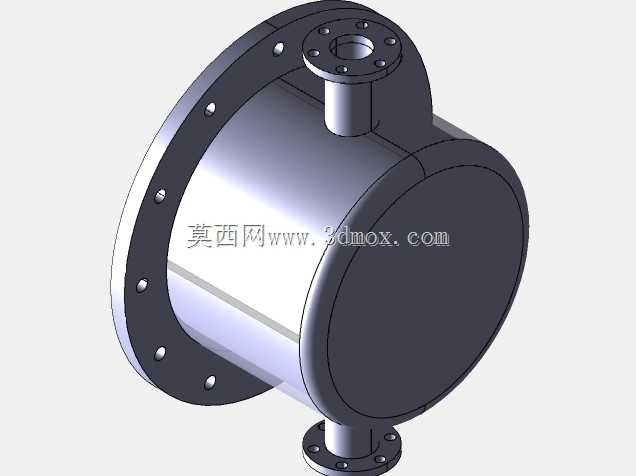

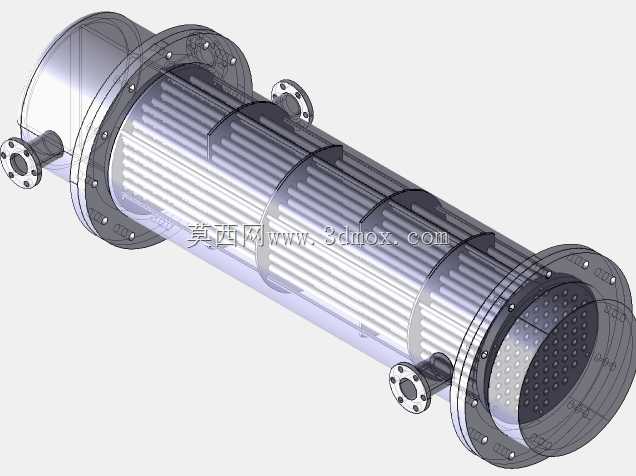

  管束部分采用等直径光管平行排列的形式,换热管两端通过胀接加焊接的复合连接方式固定在两端管板上,这种连接方式既能保证密封性能,避免管程和壳程介质串流,又能承受设备运行过程中因温度变化产生的热应力,减少管束与管板连接位置的泄漏风险;管束中间间隔设置了多块折流板,折流板采用单弓形结构,缺口高度按照壳体直径的四分之一设置,既可以引导壳程流体按照S形路径横向冲刷换热管束,提升壳程侧的传热系数,又能对长跨度的换热管起到支撑作用,避免设备运行时流体冲击导致换热管产生振动变形,延长管束的使用寿命。两端管箱采用椭圆形封头结构,相比平盖封头承压能力更强,相同设计压力下壁厚更薄,能有效降低设备整体重量;管箱上的管程进出口接管分别设置在两端封头的中心位置,适配单管程的流体流动形式,流体从一端管箱进入后均匀分配到每一根换热管内,沿管束轴向流动到另一端管箱汇集后流出,壳程流体则从壳体侧面的进口进入,在折流板的引导下多次横向冲刷换热管外壁,完成热量交换后从壳体另一端的侧面出口流出。

  设计时充分考虑了设备的检修维护需求,壳体一端的管箱采用可拆卸法兰连接结构,当设备运行一段时间出现换热管结垢、堵塞的问题时,可以拆开该端管箱,直接对每一根换热管进行机械清洗或者疏通,不需要整体切割壳体;管板与壳体的连接采用焊接固定结构,保证壳体承压的整体性,避免连接位置出现泄漏。整体结构的尺寸比例完全按照工业常用规格设定,壳体长度与直径的比值控制在6:1的合理区间,既保证足够的换热面积满足工艺传热需求,又不会因为长径比过大导致管束安装、检修难度提升;设备底部预留了标准鞍式支座的安装位置,支座的螺栓孔间距、孔径都匹配通用工业设备安装基础的预留尺寸,现场安装时只需要将支座与基础预埋螺栓固定即可,不需要额外制作安装支架。

  在结构细节处理上,所有接管与壳体、管箱的连接位置都做了圆弧过渡处理,减少应力集中,提升设备在交变温度工况下的结构强度;折流板与壳体内壁之间保留了合理的装配间隙,既方便管束整体穿入壳体进行组装,又不会因为间隙过大导致壳程流体出现短路,影响换热效率;换热管与折流板的管孔之间采用小间隙配合,既能允许换热管在温度变化时产生轴向伸缩,补偿热变形,又能避免间隙过大导致换热管在流体冲击下产生磨损。这类结构的热交换器可以适配多种介质的换热需求,不管是液-液换热、汽-液换热,还是带少量固体颗粒的流体换热,都能通过调整换热管材质、折流板间距来适配具体工况,结构成熟可靠,加工制造难度低,是工业换热场景中通用性最强的结构形式。
