电机性能测试牵引承载平台结构设计

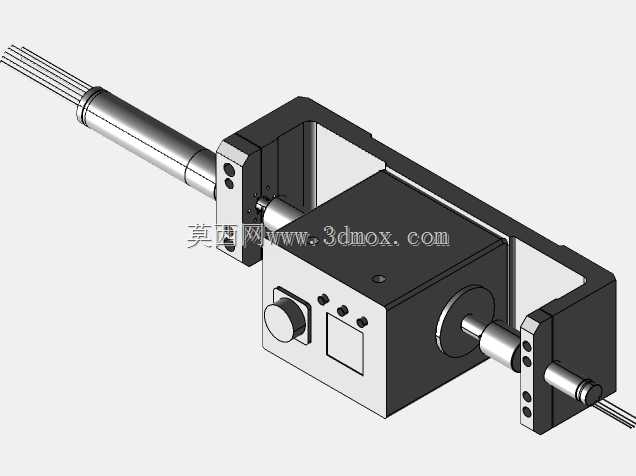

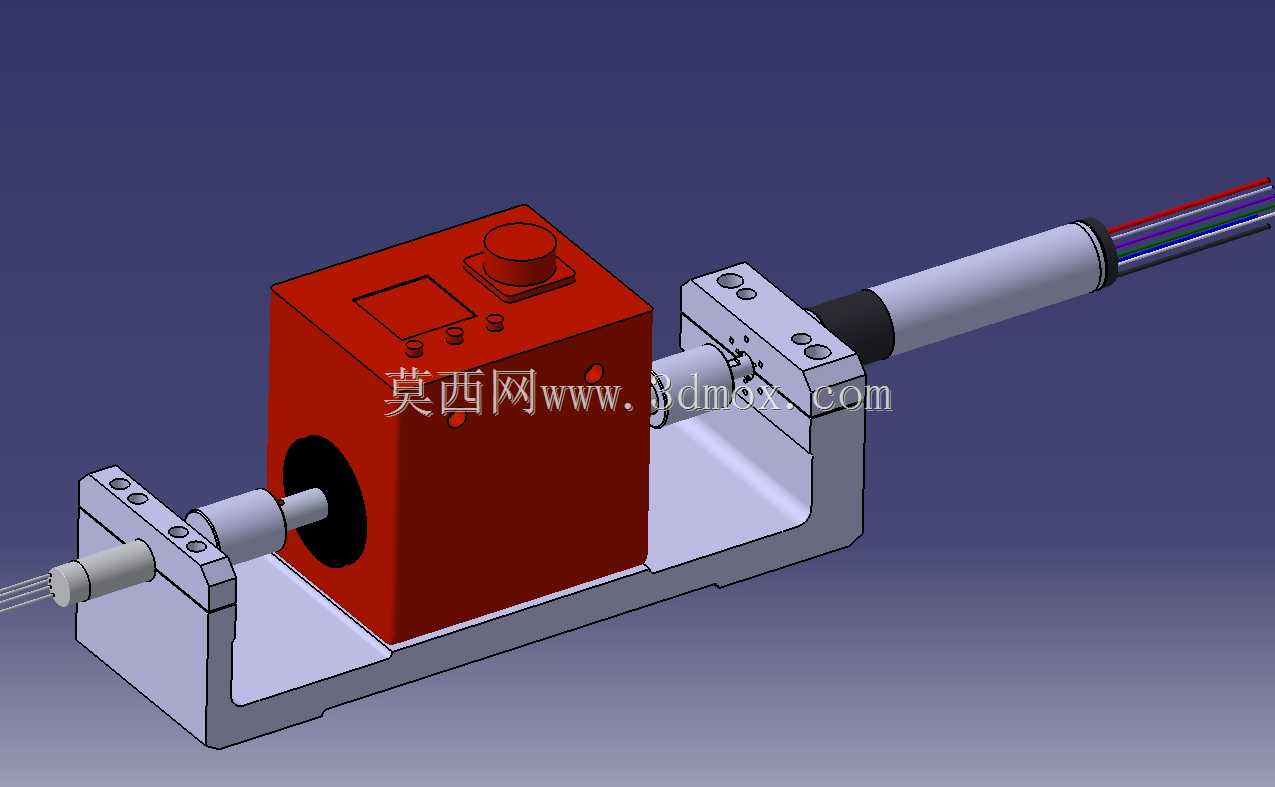

　　这套测试牵引平台的结构设计，核心围绕小功率电机出厂前的负载特性校验场景搭建，日常应用在电机生产车间的终检工位、高校电机实验室的特性试验环节，可完成电机输出扭矩、转速稳定性、带载温升、传动效率等多项参数的实测试验，替代传统零散搭建的测试架，统一安装基准减少测试误差。从结构布局来看，平台采用双侧支撑的轴系设计，两端的立式安装座通过精密加工的定位面与中间的主机安装腔体连接，保证两侧输出轴的同轴度控制在0.02mm以内，避免轴系偏摆带来的附加扭矩影响测试精度。中间的方形腔体为被测电机的安装位，腔体侧壁预留了电机接线、传感器走线的过孔，正面设置的旋钮与方形安装位，可适配不同规格的转速调节模块、扭矩采集模块的快速安装，无需额外打孔固定。

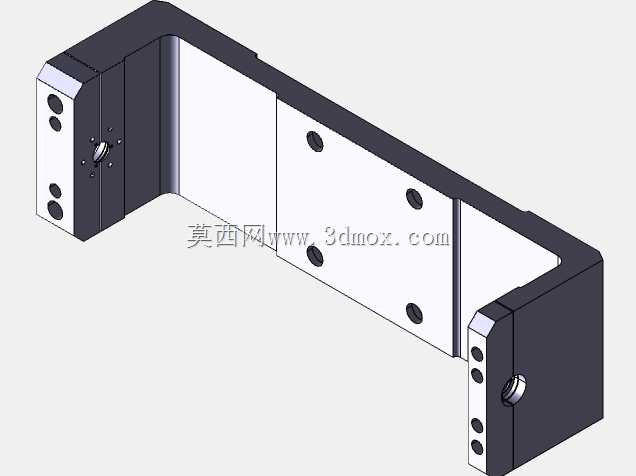

　　设计阶段优先考虑了不同规格电机的适配性，腔体内部的安装螺孔采用长圆孔设计，可兼容安装面尺寸在40mm到80mm区间的各类小型交直流电机、伺服电机，两端伸出的传动轴通过联轴器与被测电机输出端连接，轴端预留的多段安装位可加装磁粉制动器、扭矩传感器、模拟负载轮等不同测试配件，满足空载、额定负载、过载堵转等不同测试工况的使用需求。双侧支撑座上均匀分布的沉头安装孔，可将整个测试平台固定在铸铁测试工作台或者铝型材台架上，支撑座与轴配合的位置预装了深沟球轴承，可承受测试过程中径向与轴向的复合载荷，长时间带载运行也不会出现轴系窜动问题。

　　从安装边界来看，整个平台不含外接负载的总长度控制在320mm以内，腔体部分的宽度为120mm，高度为100mm，双侧支撑座的安装孔位间距为90mm，可直接适配现有多数标准测试台架的安装孔距，无需重新加工转接板。平台外露的传动轴直径为12mm，轴端的扁位设计方便与各类测试联轴器快速装夹，减少测试前的准备时间。走线位置的设计避开了轴系运动区域，所有线缆从腔体侧面的护线套引出，避免运行过程中线缆与转动部件干涉引发安全问题。

　　实际使用过程中，这套结构可快速完成不同电机的换装测试，不需要反复调整轴系对中，相比传统的悬臂式测试架，双侧支撑的结构刚性更好，在进行高转速电机测试时不会出现共振问题，测试数据的重复性误差可控制在1%以内。平台表面采用发黑处理，既可以防锈也能减少车间环境下的反光干扰，方便测试人员观察轴系运行状态。腔体侧面预留的三个小型安装孔位，可加装接近开关、温度传感器等检测元件，实时监测电机运行过程中的外壳温度、轴转数等参数，不需要额外设计传感器安装支架，大幅缩短测试系统的搭建周期。
