离心式电机鼓风机构件三维结构设计

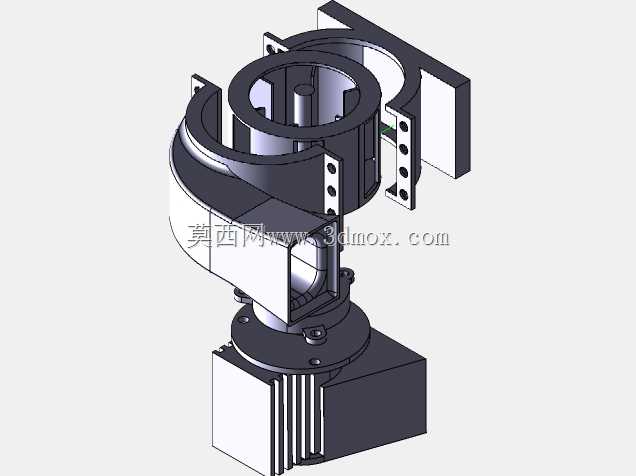

　　在工业通风、设备散热、工艺送风这类场景里，电机鼓风机是出镜率极高的通用动力部件，小到机柜散热、小型设备风冷却，大到生产线局部送风、低压气力输送的气源端，都能见到这类集成驱动与风轮的一体式结构。这套三维结构完整还原了离心式电机鼓风机的装配关系，从底部的驱动安装基座，到中部的电机动力输出段，再到上部的蜗壳风筒与出风口法兰，每一处配合边界都做了贴合实际加工装配的结构处理。

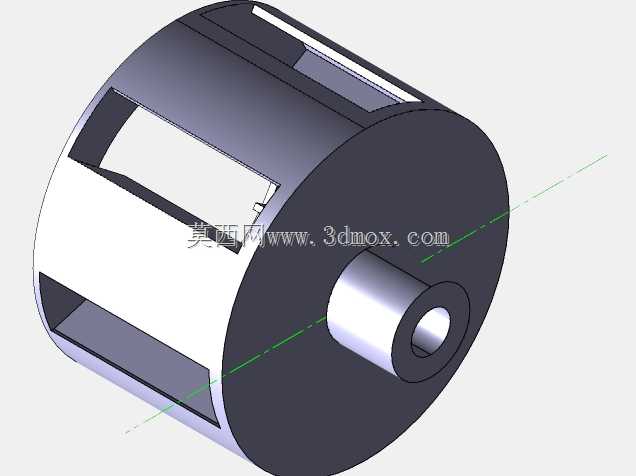

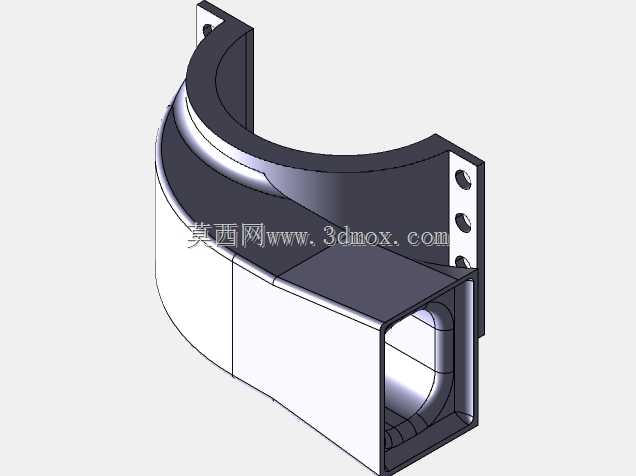

　　从实际使用的角度看，这类鼓风机的核心作用是通过电机直连叶轮旋转，在蜗壳结构的导流作用下将轴向进入的空气转化为径向高压气流输出，相比轴流风机能提供更高的出口风压，适合需要克服一定管路阻力的送风场景。设计时首先要考虑的是动力段与风轮段的同轴度，模型里中部的连接支座做了带定位止口的安装面，电机输出轴与叶轮轮毂的配合段预留了键槽与锁紧位，避免高速运转时出现叶轮窜动、偏心引发的振动问题。上部的蜗壳流道采用了渐开线式的型面设计，内壁光滑过渡没有突变棱角，能减少气流在壳体内的湍流损耗，出风口处的方形安装法兰预留了均匀分布的螺栓过孔，方便对接不同规格的送风管路或者设备接口。

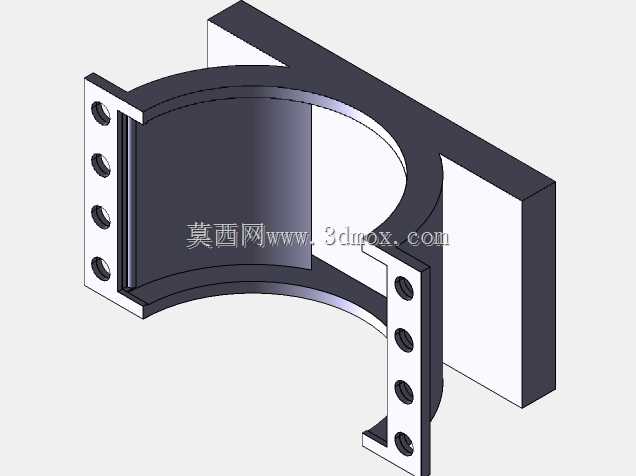

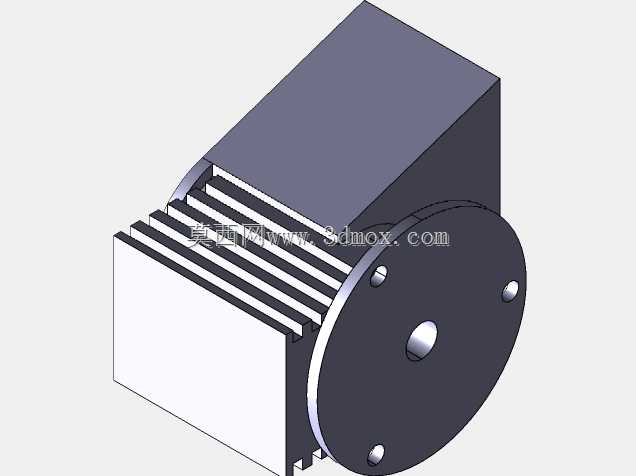

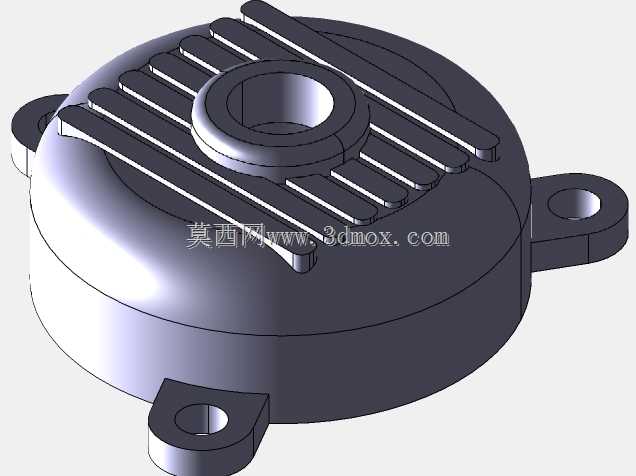

　　安装边界方面，底部的方形电机基座带有多道平行的散热筋结构，既可以增加电机壳体的散热面积，也能作为安装时的定位基准面，基座底部预留的安装孔位适配常见的落地式或者支架式安装场景，不需要额外做复杂的转接结构。蜗壳侧面的安装支耳做了加厚处理，带双排螺栓孔的设计可以在需要侧装的场景下直接固定，满足不同安装姿态的使用需求。风筒上部的进风口做了圆弧过渡的翻边结构，能降低进气时的局部阻力，避免进风端产生异常风噪。

　　结构拆分逻辑上，这套模型把电机壳体、定子安装位、输出轴组件、蜗壳分体段、叶轮、连接法兰、安装支耳都做了独立的零件建模，每个配合面都预留了合理的装配公差，比如止口配合的间隙、螺栓孔的让位空间，完全符合实际机加工与钣金加工的工艺要求，不会出现无法落地的干涉结构。在做设备选型适配的时候，可以直接参考这套模型的安装尺寸，匹配对应的送风功率需求，调整叶轮直径或者电机功率参数就能衍生出不同风压风量的型号，不需要从零开始重构整体结构。日常运维层面，分体式的蜗壳结构不需要完全拆除整机就能打开检查叶轮积灰或者轴承磨损情况，侧面的观察位预留也方便日常巡检时判断设备运行状态，避免长期运行后积尘失衡引发的故障。对于结构设计从业者来说，这套模型的蜗壳型面构建、安装支耳的加强筋布局、动力段与风段的密封配合设计，都可以作为小型离心风机设计的参考范本，每一处结构都对应实际生产使用中的痛点，没有冗余的装饰性设计，完全围绕功能实现与安装运维的实际需求展开。
