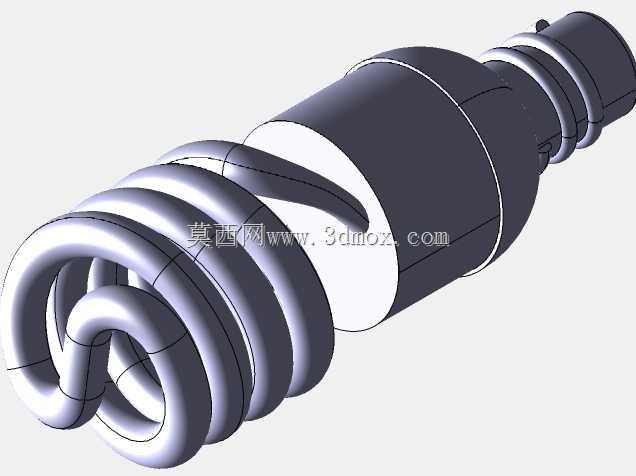

螺旋造型练习用灯头结构三维数模

　　日常做结构建模练习时，很多工程师会从身边常见的小电气配件入手拆解结构，这款螺旋造型的灯头连接件，就是典型的练习类建模对象，它的结构逻辑和小型电源类接插件的设计思路高度共通，能帮建模者快速掌握回转类零件、螺旋特征、配合止口的建模逻辑。从实际应用场景来看，这类带螺旋锁紧结构的接插件，常见于低压照明回路的电源接驳位置，核心作用是实现导电部件的可靠连接，同时通过螺旋结构提供足够的插拔保持力，避免受外力拉扯时出现接触不良、松脱断电的问题。

　　做这类零件建模的时候，首先要理清功能分区：尾部的多段环形筋位是线缆密封与防弯折结构，建模时要注意筋位的拔模角度，实际生产中这类筋位一般和绝缘外壳一体注塑成型，角度过小会导致脱模困难，角度过大则会损失对线缆的抱紧力，通常每道筋的拔模斜度控制在1-1.5度区间，筋高不超过壁厚的三分之二，避免注塑时出现缩痕。中间的大直径圆柱段是内部导电部件的安装腔体，建模时要提前预留内部铜接插件的安装空间，腔体内壁要设计定位卡槽，防止导电件在腔体内部转动，卡槽的尺寸公差要和内部嵌件的尺寸匹配，过盈量控制在0.1-0.2mm之间，既保证装配后不松动，也不会因为过盈量太大导致外壳开裂。

　　前端的螺旋锁紧结构是整个零件的特征核心，建模时不能只做外观螺旋面，要考虑螺旋牙的受力情况：螺旋牙的牙型角要匹配对接端的内螺纹角度，通常这类低压接插件的螺旋牙不承担密封功能，只做机械锁紧，所以牙距可以选2-3mm的粗牙，牙顶做0.2mm的圆角过渡，避免装配时刮伤对接件的表面，也能减少应力集中，防止多次插拔后牙部断裂。从安装边界来看，这类接插件的外径通常控制在12-18mm区间，整体长度不超过60mm，适配常规的两芯低压照明线缆，尾部的过线孔直径要比线缆外径大0.3-0.5mm，方便穿线同时给后续的密封胶填充留足空间。建模过程中要注意各段的同轴度要求，整个零件是回转体结构，所有特征的基准轴要统一，避免后续装配时出现偏心，导致对接时卡滞、接触不良的问题。很多新手做这类练习模型的时候，容易只追求外观相似，忽略结构的工艺合理性，比如把螺旋牙做的太尖锐，或者腔体壁厚不均匀，这些问题在实际开模生产的时候都会直接导致零件报废，做练习建模的时候就要养成从工艺、装配、使用全流程考虑结构的习惯，不能只停留在视觉效果层面。

　　另外这类螺旋接插件的结构逻辑，和小型变压器的低压输出端接插件结构有很多共通之处，都是通过螺旋结构实现可靠连接，通过绝缘外壳实现带电部件的防护，内部预留导电件的安装空间，掌握这类零件的建模思路，后续做电源类、变压器类的接插件设计时，就能快速迁移结构经验，减少重复建模的工作量。做结构设计的时候，哪怕是练习类的模型，也要按照实际生产的要求去规范特征：所有的棱边都要做合理的圆角，避免应力集中；壁厚要尽量均匀，厚薄差不超过30%，防止注塑时出现缩水、翘曲；配合面要预留合理的公差间隙，非配合面可以适当放宽尺寸要求，减少不必要的加工精度要求。这款模型的螺旋部分做了等距螺旋的特征，每一圈螺旋的导程一致，锁紧时的手感均匀，不会出现某一段过紧或者过松的问题，前端的端面做了平面止口，对接到位后端面贴合，能起到一定的防尘作用，也能限制螺旋的旋入深度，避免过度旋紧导致内部导电件被顶坏。
