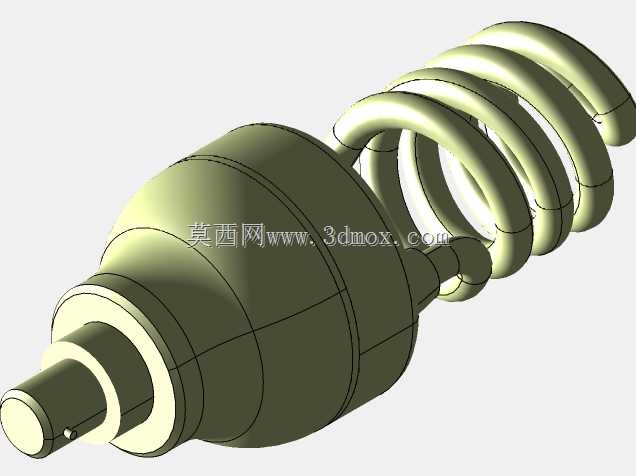

螺旋紧凑型节能荧光灯三维结构设计

　　日常民用与商用照明场景中，紧凑型荧光灯曾是替代传统白炽灯的核心电光源产品，这款螺旋结构CFL灯泡的三维结构，完整还原了产品从灯头接口到螺旋发光管的全部装配细节，可直接用于照明产品结构验证、配套灯具适配设计以及教学演示场景。从实际使用场景来看，这类灯泡主要适配E27等通用螺口灯座，广泛应用于家庭室内照明、办公场所公共照明、商超基础照明等场景，相比传统白炽灯具备更高的光效与更长的使用寿命，在LED照明全面普及前是节能照明改造的主流选型。

　　从结构设计逻辑来看，产品整体分为灯头连接段、电子镇流器腔体、螺旋发光管三个核心部分，灯头段采用标准螺口结构设计，金属接触端与绝缘基座的配合尺寸严格遵循通用灯座的安装公差要求，保证旋入安装时的同轴度与接触可靠性，避免出现接触不良、安装卡滞的问题。中间的镇流器腔体采用圆弧过渡的柱形结构，一方面为内部的电子镇流器元件提供足够的安装空间，另一方面平滑衔接灯头与螺旋发光管，避免结构出现突兀的棱角，同时也能在灯泡安装到灯具后，与灯罩的收口位置形成良好的视觉匹配。

　　螺旋发光管部分采用多圈连续螺旋的盘绕结构，这种设计能够在有限的外形尺寸内最大化拉长荧光灯管的有效长度，在保证发光效率的前提下压缩灯泡的整体轴向尺寸，避免出现传统直管荧光灯长度过大无法适配常规灯具的问题。从安装边界来看，这款灯泡的最大径向尺寸出现在螺旋管的最外圈位置，设计时需要保证该尺寸与配套灯罩的内部最小内径预留足够的安全间隙，避免安装过程中刮碰管壁，同时灯头的螺纹长度需要匹配标准灯座的旋合深度，保证安装后灯泡的固定可靠性，不会因为振动出现松脱。发光管与中间腔体的衔接位置采用密封粘接结构，建模时还原了衔接处的过渡圆角，既可以减少应力集中避免灯管受外力出现碎裂，也能保证管内惰性气体的密封性能。

　　在结构细节上，灯头的侧电极与顶部触点的位置尺寸严格遵循通用螺口灯座的电气间隙要求，保证安装后电气连接的安全性，避免出现短路风险；镇流器腔体的壁厚设计兼顾了结构强度与散热需求，既能够为内部电子元件提供足够的防护，避免安装过程中捏压导致腔体变形损坏内部元件，也能通过壳体将镇流器工作产生的热量及时散出，延长产品的整体使用寿命。螺旋管的盘绕螺距经过优化，既保证了灯管之间留有足够的散热间隙，避免工作时灯管热量堆积导致温度过高影响寿命，也尽可能压缩了整体的径向尺寸，提升产品对不同规格灯具的适配能力。对于结构设计从业者而言，这个模型可以作为紧凑型电光源产品结构设计的参考样本，理解在有限空间内平衡功能、尺寸、安装适配性的设计思路，尤其是螺旋管盘绕路径的参数化设计逻辑、不同功能段之间的过渡结构处理、标准接口的公差匹配思路，都能为同类照明产品、小型电子电器产品的结构设计提供参考。在进行配套灯具设计时，也可以直接调用该模型进行装配干涉检查，验证灯罩尺寸、灯座位置是否与灯泡外形存在冲突，减少实物打样的迭代次数，缩短产品开发周期。
