千斤顶配套弧形支撑轴承结构设计

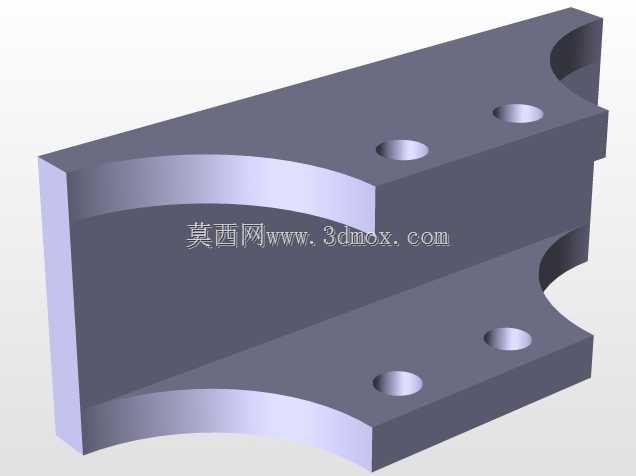

　　在起重顶升类设备的实际应用场景中，这类适配千斤顶的支撑轴承属于核心传力部件，主要承担顶升过程中径向载荷的均匀分散、接触面滑动摩擦的降低功能，常见于汽修维保、重型设备移位、建筑构件临时顶升等作业场景，区别于常规标准滚动轴承，该类轴承属于滑动支撑类定制结构，不需要配套保持架、滚动体等组件，依靠自身加工精度与配合面的贴合度实现承重与相对转动功能。从结构设计思路来看，该零件采用上下对称的弧形凹面结构，弧形曲率完全匹配千斤顶顶升臂与底座的铰接圆弧尺寸，保证顶升过程中铰接部位转动时，接触面始终保持面接触状态，避免局部应力集中导致的部件压溃变形；零件本体上均匀分布的四个沉孔为安装固定孔，孔位公差按照H7级精度设计，可直接配合内六角螺栓实现与相邻结构件的刚性连接，沉孔深度设计时充分考虑了螺栓头的埋入需求，安装后螺栓端面不高出零件表面，避免顶升转动过程中出现运动干涉。

　　从安装边界尺寸来看，零件整体为块状结构，厚度方向尺寸根据千斤顶额定顶升载荷做对应匹配，5吨级常用规格的零件厚度通常在40-50mm区间，弧形面的半径根据铰接轴的配套尺寸做适配，两侧的直边做了倒角处理，既去除加工毛刺避免安装时割伤操作人员，也能在装配时起到导向作用，降低对位难度。实际使用过程中，该零件的两个弧形面分别与千斤顶的上铰接座、下支撑座贴合，当千斤顶做伸缩顶升动作时，上下铰接部位的相对转动通过该支撑轴承的接触面滑动实现，相比直接采用钢件对磨的结构，该零件的接触面经过精铣加工，表面粗糙度控制在Ra1.6以内，配合润滑脂使用时可将摩擦系数降低60%以上，同时避免铰接部位出现咬合、锈死的问题，大幅提升千斤顶的使用寿命与操作顺畅度。

　　设计过程中需要重点校核几个关键参数：首先是弧形面的接触应力，需要根据额定载荷计算接触面的比压，确保比压值低于所选材料的许用挤压应力，常用材料为45号钢调质处理，硬度控制在HB220-250区间，兼顾强度与耐磨性能；其次是安装孔的位置度，四个孔的中心距公差需要控制在±0.1mm以内，保证安装时螺栓能够顺利穿入，不会出现强行装配导致的零件内应力；另外零件的两个弧形面的同轴度需要严格控制，公差不超过0.05mm，否则转动过程中会出现卡滞、偏磨的问题，长期使用会导致弧形面出现不均匀磨损，影响顶升作业的安全性。

　　在三维建模过程中，需要先确定弧形面的基准轴线，以轴线为基准绘制上下两个对称的弧形轮廓，再拉伸生成实体基础，之后切除多余的边角结构，最后添加安装孔与倒角特征，建模时需要注意安装孔的沉头深度与直径的匹配，同时在弧形面与平面的交接处添加微小的圆角过渡，避免热处理时出现应力集中开裂的问题。这类零件虽然结构看似简单，但属于起重设备的安全相关部件，加工完成后需要做磁粉探伤检测，确保零件内部没有裂纹、气孔等缺陷，避免承重过程中出现断裂引发安全事故；装配时需要在弧形接触面涂抹足量的锂基润滑脂，使用过程中也需要定期补涂润滑脂，检查接触面的磨损情况，当磨损量超过1mm时需要及时更换，避免出现顶升偏移的问题。
