酒红色长条防护保险杠结构设计

　　日常做结构设计时，这类长条状防护件的应用场景其实比想象中更广，不少桌面小型设备、手持终端甚至小型工控装置的侧边防护，都会用到同逻辑的结构设计，核心作用是在设备发生跌落、侧边碰撞时，通过壳体自身的形变吸能，避免内部核心元器件受冲击损坏，同时也能在设备放置时起到垫高防滑的作用，减少底面与放置面的摩擦刮花。

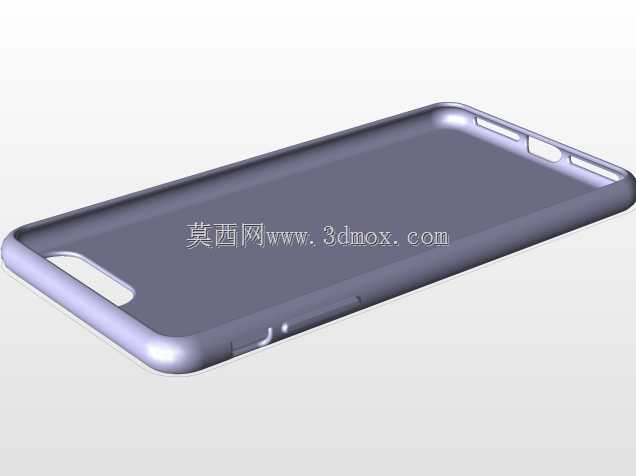

　　从拿到的三维结构来看，这款防护件采用了一体化的长条槽型设计，整体截面为带圆角的矩形槽，槽体内侧预留了均匀的壁厚，没有多余的加强筋突兀凸起，这种设计一方面是考虑到注塑成型时的熔体流动均匀性，避免壁厚差异过大导致的缩痕、翘曲问题，另一方面槽型结构本身就具备不错的结构刚度，长条方向的抗弯折能力足够应对日常使用中的侧向冲击，不需要额外增加加强结构就能满足防护需求。

　　设计思路上，这款防护件没有采用常见的分体卡扣拼接结构，而是做了整体包覆式的槽体，两端预留了对应设备接口的让位缺口，安装时可以直接从设备端部滑入套合，配合内侧的点状定位凸点就能完成固定，不需要额外打螺丝或者粘胶，装配效率很高，后期维护拆卸也方便，不会在设备表面留下粘胶残留或者螺丝孔位痕迹。外形尺寸方面，整体长度适配常规小型长条设备的侧边长度，宽度控制在刚好包覆设备侧边棱线的范围，不会过度突出设备本体影响握持或者放置，厚度方向做了1.2mm的均匀壁厚，边缘全部做了R0.8的圆角过渡，既避免了锐边划伤使用者，也能在碰撞时让冲击力均匀分散，不会出现应力集中导致的壳体开裂。

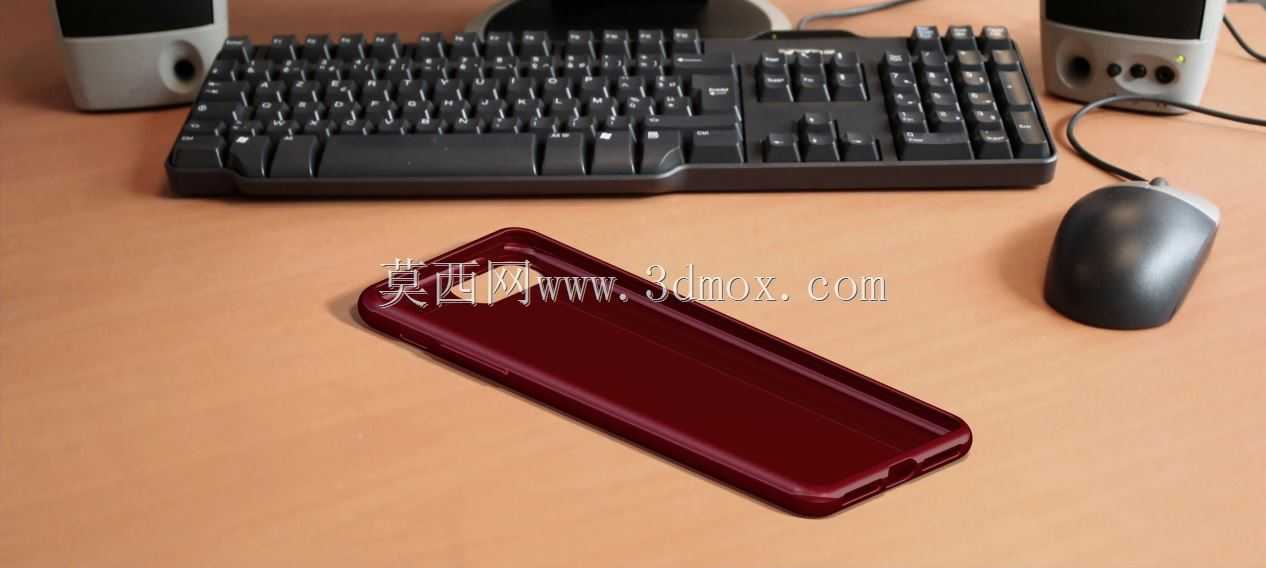

　　安装边界上，这款防护件的槽体内腔尺寸和被防护设备的侧边尺寸做了0.1mm的过盈配合，套合后不会出现松脱晃动，两端的让位缺口位置和设备的充电接口、出声孔位置完全对齐，不会遮挡设备的正常功能使用，外表面做了亮面酒红色处理，除了外观辨识度高之外，光滑的外表面也不容易积灰，日常擦拭清洁很方便。实际使用中，这类防护件的抗冲击性能主要靠槽体的轻微形变来吸收能量，1米高度自由跌落至木质桌面时，壳体不会出现开裂，内部设备的核心部件也不会因为冲击出现松动，完全能满足日常民用小型设备的防护需求。

　　做这类结构建模的时候，要特别注意壁厚的均匀性控制，所有转角位置都要做圆角过渡，避免注塑时出现应力集中，同时槽体内侧的定位凸点高度不能超过0.2mm，不然会导致装配时套入困难，甚至顶伤设备外壳。另外两端的让位缺口边缘也要做倒角处理，避免装配时刮花设备表面的涂层。从结构合理性来看，这款防护件的设计没有冗余结构，所有特征都是服务于装配和防护功能，没有为了外观做多余的异形结构，开模难度低，量产时的良率也能控制在较高水平，适合大批量注塑生产。
