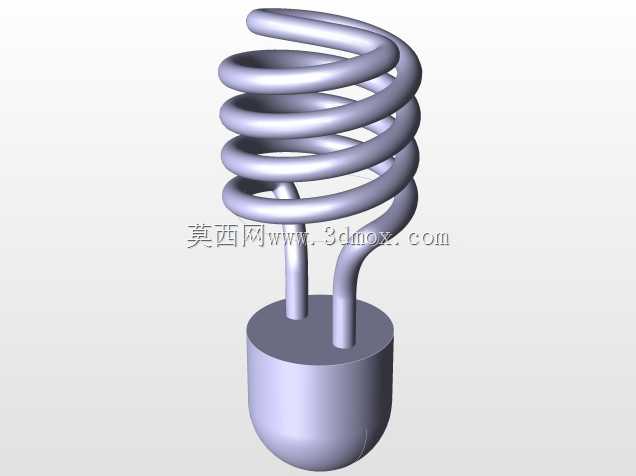

螺旋造型节能灯泡结构设计方案

　　这款螺旋造型的照明器件设计，核心围绕紧凑型荧光灯的结构优化展开，在民用照明、商用辅助照明、工业工位局部照明场景中，这类螺旋结构的发光器件相比传统直管荧光灯，能在更小的安装空间内实现更长的放电管路径，兼顾发光效率与安装适配性。从实际使用场景来看，这类器件常适配E27、E14等标准螺口灯座，可直接替换传统白炽灯泡，无需额外改造灯座结构，在家庭室内顶灯、壁灯、台灯，以及商场筒灯、工厂操作工位局部照明灯中都有广泛应用，其螺旋盘绕的结构能让发光面更均匀地向四周扩散光线，减少单方向的光照阴影，提升照明区域的光线覆盖均匀度。

　　设计过程中首先要考量的是放电管的弯曲成型边界，螺旋段的管径、螺距、螺旋圈数需要匹配额定功率下的放电管长度要求，同时要控制整体径向尺寸不超过常规灯座的适配范围，避免安装后出现灯罩无法适配、突出灯座过多影响美观的问题。灯头部分采用圆柱收口结构，内部预留电子镇流器的安装空间，灯头的外径尺寸严格匹配标准螺口的安装公差，外壁厚度兼顾绝缘性能与结构强度，底部的接触端设计要保证与灯座触点的可靠接触，同时满足爬电距离的安全规范要求。

　　两根引出的电极引脚从螺旋管末端垂直延伸进入灯头腔体，引脚的长度、弯折角度需要精准控制，既要保证与灯头内部镇流器的接线端可靠连接，又要避免引脚过长导致装配时出现挤压破损、绝缘层刮伤的问题。螺旋管的弯曲半径设计不能过小，否则会导致管内荧光粉涂层在弯曲工艺中出现脱落、管壁厚度不均的问题，直接影响发光均匀性与器件使用寿命；螺距的设计也需要平衡，螺距过大会导致整体高度增加，失去紧凑型设计的优势，螺距过小则会让相邻管壁之间距离太近，工作时热量聚集难以散出，加速器件老化。

　　从安装边界来看，整体结构的最大径向尺寸控制在60mm以内，整体高度不超过120mm，能够适配绝大多数民用、商用灯具的内部安装空间，不需要对原有灯具结构进行改造即可直接替换。灯头与螺旋管的衔接位置做了平滑过渡处理，既可以减少装配时的应力集中，也能避免灰尘、水汽从衔接缝隙进入灯头内部，提升器件在潮湿、多尘环境下的使用可靠性。螺旋管的表面弧度经过反复调整，保证光线从各个角度射出时不会被相邻的螺旋管段过多遮挡，相比单层螺旋结构，这种多圈螺旋的设计在相同功率下，发光面的展开面积更大，表面亮度更低，能减少直视时的眩光问题，提升长时间照明下的视觉舒适度。

　　在结构强度校核层面，螺旋管与灯头的连接位置是应力集中的核心区域，设计时在衔接处增加了局部壁厚，同时通过圆弧过渡减少应力突变，能够承受日常安装、拆卸时的扭转力，不会出现管体断裂的问题。灯头内部的腔体空间做了分区设计，电子镇流器的元器件布局与电极引脚的接线位置预留足够的安全间隙，避免元器件工作时的热量直接传导到螺旋管根部，也防止接线端出现短路风险。整体结构没有多余的外露棱角，所有弯折位置都做了圆弧处理，既符合照明产品的安全规范，也能在包装、运输过程中减少磕碰导致的管壁破损问题。

　　针对不同使用场景的适配性，这款结构的螺旋管圈数可根据功率需求做灵活调整，低功率款可减少螺旋圈数降低整体高度，适配小型台灯、壁灯的狭小安装空间；高功率款可适当增加螺旋圈数保证放电管长度满足功率要求，同时通过调整螺距保证散热间隙，适配厂房、商场等高亮度需求的照明场景。灯头部分的结构通用性强，可适配不同规格的螺口、卡口灯头连接件，不需要大幅修改螺旋管主体结构即可拓展不同的安装接口，提升结构的平台化适配能力，减少后续衍生型号的建模与开模工作量。
