电源变压器配套矩形安装固定盒结构

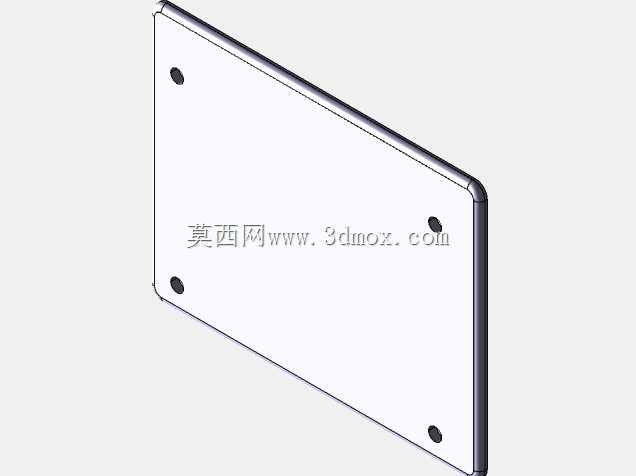

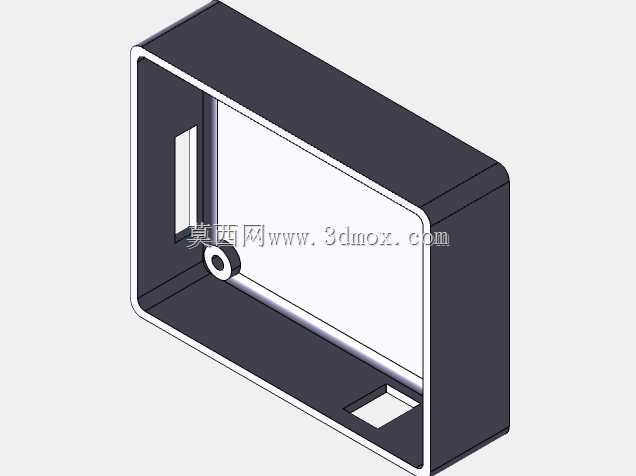

　　在低压电子供电回路的电源变压器配套结构设计中，这类矩形安装固定盒是承载与防护核心部件的基础结构件，常应用于小型工控电源模块、民用小功率供电装置、嵌入式电子设备的内置供电单元场景，承担着固定变压器本体、隔绝内部带电部件与外部结构接触、提供对外安装基准的多重作用。从结构形态来看，该盒体采用薄型矩形平板式主体设计，四个角位预留了沉头安装孔位，孔位位置经过对称度校核，既可以通过紧固件将盒体整体固定在设备的安装基板上，也能适配变压器本体的安装脚位，实现内部部件的锁紧固定，避免设备运行过程中因振动、外力冲击导致的变压器移位、接线松脱问题。

　　设计过程中优先考虑了安装边界的适配性，盒体边缘做了小半径圆角过渡处理，既避免锐边在装配过程中划伤操作人员、破坏线缆绝缘层，也能在有限的设备内部安装空间内减少边角干涉，适配紧凑化的设备内部布局。盒体的壁厚设置兼顾了结构强度与轻量化需求，采用均匀壁厚设计，避免注塑或钣金加工过程中出现的变形、应力集中问题，平板式的主体背面可以完全贴合安装基准面，保证安装后的整体平面度，减少装配应力。在实际应用场景中，这类安装盒不需要额外做复杂的卡扣结构，依靠四角的紧固件即可实现可靠固定，装配工序简单，适合批量生产线上的快速装配作业，同时平整的外表面可以根据设备需求粘贴标识、标注接线定义，方便后期运维过程中的识别与检修。

　　从功能特性上看，该结构没有多余的冗余设计，所有结构特征都服务于安装固定与基础防护，四个安装孔的孔距经过标准化设置，可以适配市面上多数小功率电源变压器的通用安装尺寸，不需要针对单一型号变压器做定制化修改，具备较强的通用适配性。盒体的边缘做了翻边强化处理，提升了薄型盒体的整体抗弯折能力，即使在安装过程中施加较大的紧固力，也不会出现盒体变形、贴合不严的问题。在设计思路上，这类基础安装结构优先满足可靠性与装配效率需求，没有设置多余的装饰性结构，所有尺寸公差都围绕安装配合面做严格控制，保证安装后盒体与安装面之间没有明显缝隙，既可以阻挡外部灰尘、杂物进入变压器安装区域，也能避免内部接线裸露带来的安全隐患。对于结构设计从业者而言，这类看似简单的安装盒结构，实则需要结合配套部件的安装尺寸、设备内部的可用空间、装配工艺的可行性做综合考量，比如孔位的沉头深度需要匹配常用紧固件的头部尺寸，保证紧固后紧固件头部不高出盒体表面，避免突出部分与其他内部部件产生干涉；圆角半径的设置需要兼顾加工工艺要求，钣金加工时的圆角半径要适配板材厚度，注塑加工时的圆角要满足熔体流动的填充要求，避免出现加工缺陷。

　　在实际选型应用中，这类安装盒可以根据使用场景选择不同的材质，常规室内电子设备场景可以选用普通冷轧钢板做喷塑处理，成本低廉且结构强度足够；在有绝缘需求的场景下可以选用ABS或PC工程塑料材质，具备良好的绝缘性能，避免带电部件与盒体接触导致的漏电风险；在潮湿或有轻微腐蚀的场景下，可以选用不锈钢板材或阻燃工程塑料，提升环境适应能力。安装孔的位置设计避开了变压器本体的接线区域，不会在装配时与接线端子、引出线产生位置冲突，装配人员可以先将变压器固定在盒体上完成接线作业，再将整个盒体组件固定到设备主体上，优化了装配工序流程，减少了狭小空间内的接线作业难度。
