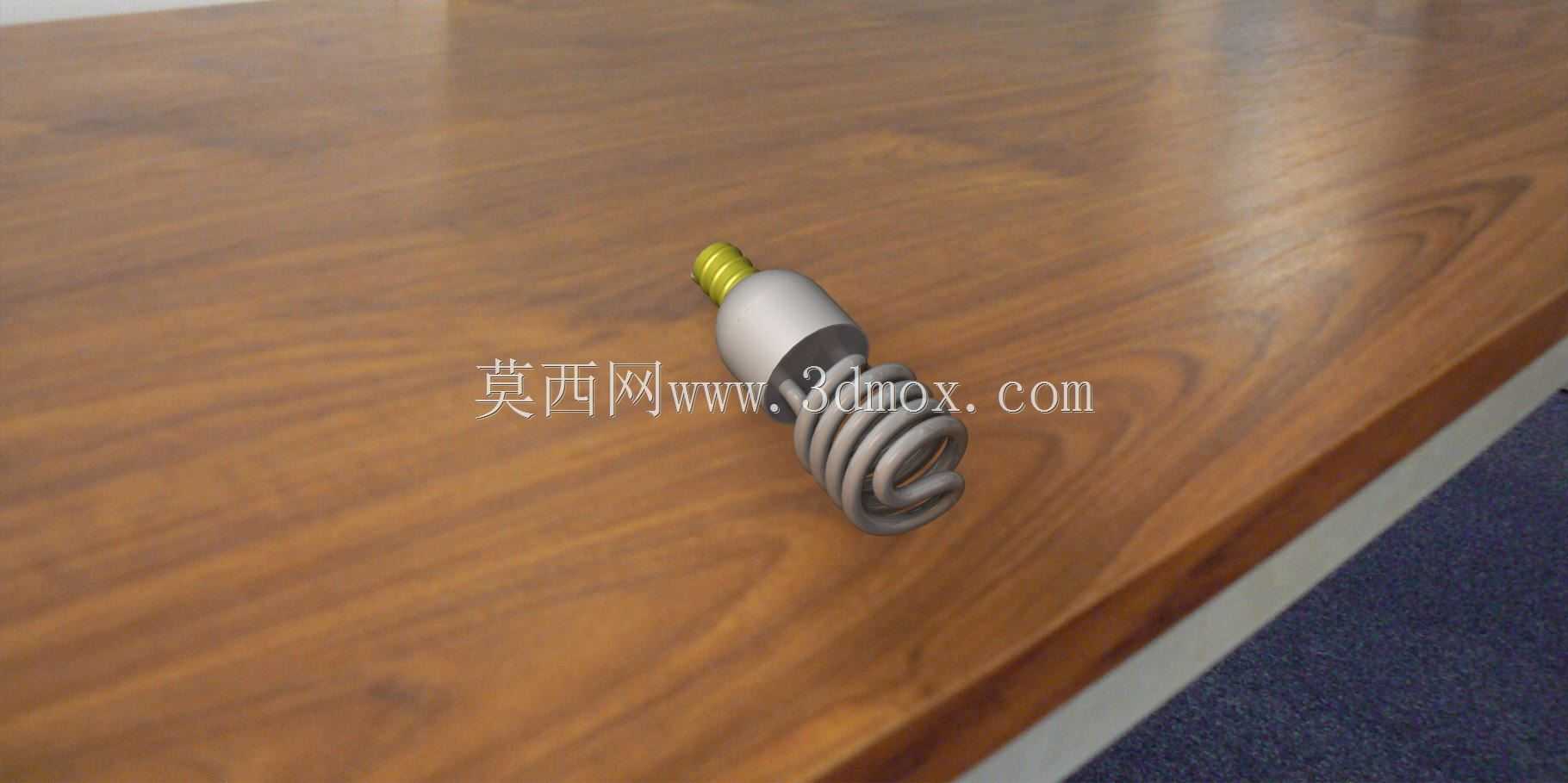

螺旋紧凑型节能荧光灯三维结构设计

　　日常民用与商用照明场景里，紧凑型荧光灯曾是替代传统白炽灯的核心过渡型照明产品，这类螺旋结构的节能灯管相比同功率白炽灯，能在更低功耗下实现更高的光效输出，在很长一段时间里占据了室内照明的主流市场。做这类照明产品的结构设计时，首先要匹配通用螺口灯头的安装规范，灯头部分采用标准E系列螺纹尺寸，能够直接适配市面绝大多数民用螺口灯座，不需要额外做转接结构，安装边界完全遵循通用照明接口的尺寸公差要求，保证用户替换原有灯泡时不需要改动原有线路与灯座结构。

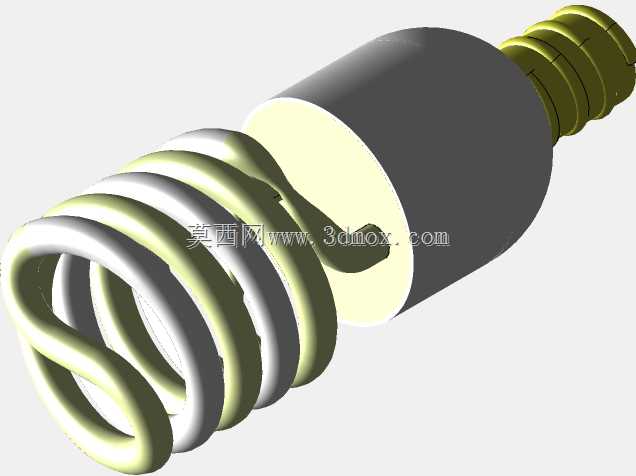

　　螺旋灯管的结构设计是整个产品的核心，采用多圈螺旋盘绕的结构，能够在有限的空间内拉长荧光灯管的有效发光长度，相比直型紧凑型荧光灯，相同发光长度下螺旋结构的整体径向尺寸更小，能够适配更多尺寸受限的灯罩安装空间。灯管部分采用玻璃材质弯制成连续螺旋形态，管壁内侧涂覆三基色荧光粉，管内充入低压汞蒸气与惰性气体，通电后通过汞蒸气激发的紫外线照射荧光粉产生可见光，螺旋结构的排布需要保证各圈灯管之间留有足够的散热间隙，避免工作过程中热量堆积导致灯管寿命衰减。

　　灯头与灯管的连接部分采用阻燃耐高温的塑料基座作为过渡结构，基座内部预留电子镇流器的安装空间，这类一体化节能灯将镇流器集成在灯头内部，不需要额外配置外置镇流器，整体结构更加紧凑。基座与灯管的衔接处需要做密封处理，避免管内填充气体泄漏，同时要保证连接结构的机械强度，能够承受日常安装拧动时的扭矩，不会出现灯管与灯头脱落的情况。设计过程中需要重点考量整体的重量分布，螺旋灯管的重心要与灯头的中心轴线重合，避免安装后出现灯头受力偏载，长期使用导致灯座接触片变形的问题。

　　从实际应用场景来看，这类螺旋节能灯可用于家庭室内顶灯、台灯、壁灯，也可用于商用场所的筒灯、格栅灯等照明点位，相比U型管节能灯，螺旋结构的发光角度更大，光线分布更加均匀，不会出现明显的照明暗区。做三维建模时，需要准确还原螺旋灯管的螺距、圈数、管径参数，以及灯头的螺纹牙型、基座的配合公差，这些参数直接决定了后续开模生产时的零件匹配精度，比如灯头金属部分与塑料基座的过盈配合量，灯管与基座的粘接深度，都需要在模型里预留合理的公差带，避免生产装配时出现干涉或者配合松动的问题。

　　散热结构的设计也需要在三维模型中做充分考量，塑料基座上需要预留对应的散热缝隙，让镇流器工作产生的热量能够及时散出，同时散热缝隙的位置要避开用户安装时手部接触的区域，避免出现触电风险。灯管的螺旋升角设计需要兼顾发光效率与结构强度，升角过小会导致灯管圈数过密，散热间隙不足；升角过大则会增加整体的轴向尺寸，无法适配部分短灯罩的安装空间。实际建模过程中，需要通过螺旋线扫描生成灯管的基础形态，再对灯管两端与基座连接的位置做过渡处理，保证玻璃管弯制处的曲率平滑，避免生产过程中出现玻璃应力集中导致的裂管问题。

　　灯头的金属螺纹部分需要符合通用照明接口的尺寸标准，螺纹的大径、小径、螺距都要严格遵循国标要求，保证与不同厂家生产的灯座都能可靠配合，接触片的位置要突出灯头尾部的绝缘端面，安装时能够与灯座内的火线触点可靠接触，同时绝缘部分要采用耐温阻燃材料，避免长期工作过热引发安全隐患。整个产品的外形尺寸控制在常规灯泡的尺寸范围内，最大径向尺寸不超过标准灯座的适配范围，轴向长度与同功率的白炽灯接近，保证用户替换时不需要调整灯具的内部空间。
