三插针式电气连接基座结构设计

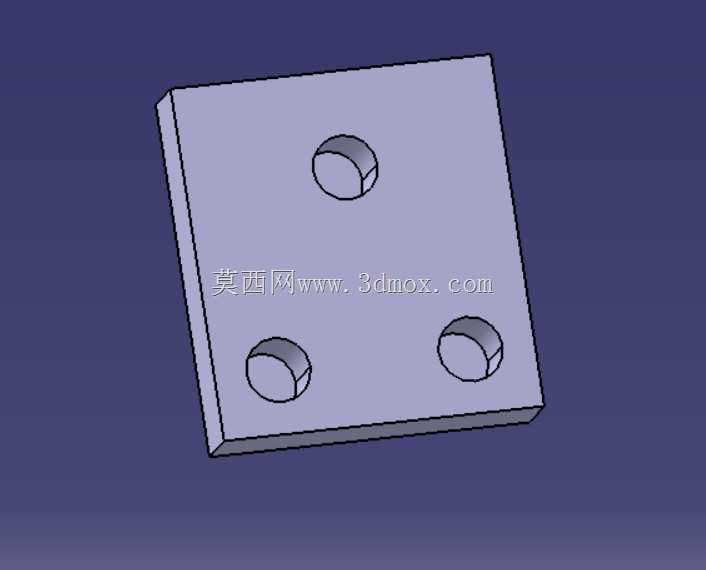

　　在低压电源回路的电气连接场景中，这类三插针结构常作为电源变压器次级侧的外接输出接插部件，承担绕组引出端与外部负载回路的导电连接功能，相比传统焊线式端子，插针式结构可大幅提升现场装配效率，减少人工焊接带来的虚焊、脱焊风险，适配批量生产的电源模组装配需求。从结构设计逻辑来看，基座部分采用矩形块状绝缘基体设计，材质通常选用阻燃级PA66或者电木材质，兼顾绝缘性能与结构强度，基体的平面度公差控制在0.1mm以内，保证插针安装后与对接插座的配合面贴合度，避免接插过程中出现偏斜导致的接触不良。

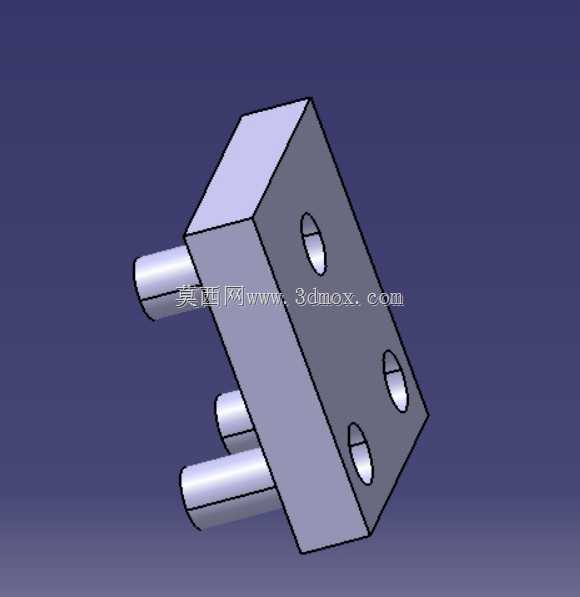

　　三根圆柱形导电插针呈等腰三角布局排布在基体安装面上，插针直径根据额定载流量匹配，常规10A载流场景下选用直径2.5mm的黄铜镀镍插针，既保证导电性能，又提升表面抗氧化能力，插针与绝缘基座的配合采用过盈压装工艺，压装后插针的拉脱力不低于50N，满足日常接插使用的机械强度要求。从安装边界来看，绝缘基座的厚度根据爬电距离要求设计，相邻插针之间的爬电距离不小于3mm，满足低压电气设备的安全绝缘规范，基座背部预留插针与变压器绕组引线的焊接空间，焊接区域做避空设计，避免焊锡溢出导致的相邻引脚短路。

　　在实际应用中，这类三插针结构可直接压装在电源变压器的输出端绝缘支架上，对接端匹配标准三孔插座类接插件，无需额外接线即可实现快速插拔连接，常见于小型桌面电源适配器、工控板卡供电模块、低压控制变压器的输出端，相比螺丝锁紧式接线端子，接插效率提升60%以上，同时降低现场接线的人工出错概率。设计过程中需要重点考量插针的同轴度公差，单根插针相对于基体安装面的垂直度公差控制在0.05mm以内，三根插针的位置度公差不超过0.1mm，保证与对接插座接插时的顺畅度，避免出现插针弯折、接插卡滞的问题。插针的伸出长度根据对接插座的插入深度匹配，常规伸出长度为8mm，插入对接端后有效接触长度不小于6mm，保证接触电阻稳定在5mΩ以内，避免大电流工况下出现接插部位发热的问题。绝缘基座的边角做R0.5mm的圆角处理，避免装配过程中锐边划伤操作人员或者损坏相邻线材的绝缘层，基座背部设置定位凸台，与变压器支架上的定位孔配合，压装时可快速定位，无需额外调整位置，提升装配一致性。

　　在电气性能层面，该结构的绝缘电阻可达到100MΩ以上，满足AC1500V耐压测试要求，适配AC220V及以下电压等级的电源连接场景，插针表面的镀镍层厚度不小于3μm，可通过48小时盐雾测试，适配普通工业环境与民用环境的使用需求，不会因为长期暴露在空气中出现氧化锈蚀导致的接触失效。从建模逻辑来看，绘制该结构时首先建立绝缘基体的矩形基准，根据安装空间确定基体的长宽高尺寸，再根据接插件的配合尺寸确定三根插针的排布坐标，插针部分采用拉伸特征生成圆柱结构，与基体的配合部位添加压装倒角，方便压装工序的导向，基体与插针的装配采用同轴配合与面贴合配合约束，还原实际压装后的位置状态，建模过程中对边角、压装导向部位做细节处理，完全匹配实际加工的工艺要求，可直接用于结构干涉检查与装配模拟验证。
