四通道安装板式继电器组件结构设计

　　在工业电控柜、小型自动化设备控制回路、生产线信号转接单元这类场景里，多通道继电器模组是非常常见的底层执行部件，这套四通道继电器安装组件的设计，完全围绕现场安装、接线、后期维护的实际需求展开，没有冗余的装饰结构，每一处几何特征都对应实际使用中的功能要求。先看安装底板的设计，整体采用矩形平板结构，四个角位预留了沉头安装孔，孔位的边距做了统一的标准化处理，适配行业内通用的电控箱安装梁孔距，安装时不需要额外打孔适配，直接用M4沉头螺丝就能完成固定，底板边缘做了小尺寸的倒角处理，避免安装和维护时割伤接线人员的手部，同时底板的厚度经过载荷校核，四个继电器同时压接在板面上，长期使用也不会出现翘曲变形，保证触点对接的稳定性。

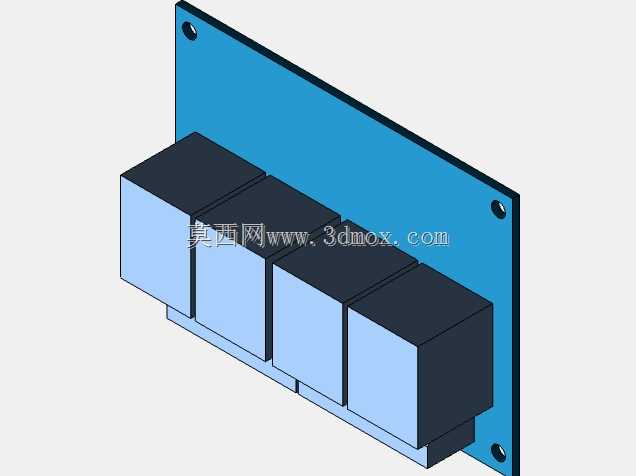

　　四个继电器单元采用等间距并排排布的布局，相邻两个继电器之间预留了足够的接线操作空间，不管是压接冷压端子还是后期更换单个继电器，都不会因为间隙过小导致操作不便，每个继电器的本体采用方块式封装结构，上部为深色的电磁驱动腔体，下部为浅蓝色的接线基座，基座上预留了标准的接线端子位，对应线圈供电、常开触点、常闭触点的接线点位，排布顺序符合常规电工接线习惯，减少接线时的误判概率。从安装边界来看，整个组件的外轮廓尺寸控制得非常紧凑，横向总长度刚好覆盖四个继电器加两侧安装边距的尺寸，纵向宽度匹配继电器本体的深度加上接线端子的操作空间，不会占用电控柜内多余的安装空间，对于内部空间紧张的小型控制箱来说，这种紧凑化的设计能大幅提升柜内空间利用率。设计过程中特意考虑了散热需求，继电器并排排布时的间隙刚好能形成自然通风的流道，四个继电器同时长时间带载工作时，产生的热量可以通过间隙自然散出，不需要额外加装散热附件，降低整体的物料成本。另外安装板和继电器本体之间采用卡扣加定位凸台的固定方式，不需要额外打螺丝固定每个继电器，装配时只需要将继电器对准定位凸台按压到位即可完成固定，后期如果单个继电器出现触点烧蚀或者线圈损坏的情况，只需要用一字螺丝刀撬动卡扣就能快速拆下更换，不需要拆卸整个安装板，大幅缩短现场维护的停机时间。

　　在实际应用场景里，这套四通道继电器组件可以直接用于小功率电机的正反转控制、电磁阀的通断切换、传感器信号的中转放大、指示灯回路的开关控制，四个独立通道可以分别控制四路不同的负载，也可以通过组合接线实现互锁、联动等逻辑控制，适配绝大多数低压电控场景的需求。从建模的细节来看，每个继电器的外壳分型线、接线端子的凹槽、安装孔的沉头深度都做了1:1的还原，导入装配体时可以直接和柜内的安装梁、走线槽做干涉检查，提前排查安装时可能出现的空间冲突问题，避免实际装配时才发现尺寸不匹配导致的返工。接线基座的端子位做了防呆设计，不同功能的端子位尺寸有细微差异，对应的冷压端子只能插入对应点位，从结构上避免接线错误导致的回路短路问题。

　　安装板的表面做了喷塑处理的结构预留，建模时表面粗糙度的设置也对应实际喷塑后的表面状态，在做整机渲染或者装配验证时，能更真实地呈现成品的实际外观。另外整个组件的重心刚好落在安装板的几何中心位置，固定在垂直安装的电控箱内壁时，不会因为重心偏移导致长期使用后安装螺丝松动，提升长期运行的可靠性。对于结构设计人员来说，这套模型可以直接导入到自己的电控柜装配体中，不需要重新绘制继电器和安装板的细节，节省重复建模的时间；对于设备选型人员来说，可以通过模型直观确认安装尺寸、接线空间是否符合项目需求，提前评估组件和周边元件的位置关系；对于现场接线人员来说，模型里的端子排布和实际成品完全一致，可以提前对照模型做接线工艺的规划，提升现场施工的效率。
