工业导轨式Modbus RTU继电器结构建模

　　在工业现场的分布式IO控制场景里，这类导轨安装的RTU继电器模块是很常见的底层执行部件，平时做设备电控改造、小型自控系统搭建的时候经常会碰到，建模的时候首先要卡准的就是DIN导轨安装的边界尺寸，毕竟这类模块都是要卡进标准35mm电气导轨里的，壳体两侧的安装卡扣卡槽尺寸不能有偏差，不然实际装配的时候会出现卡不进或者松垮晃动的问题，模块整体的宽度要匹配同系列导轨元件的模数，方便和断路器、端子排这类元件并排安装在电控柜内，不会挤占多余的柜内空间。

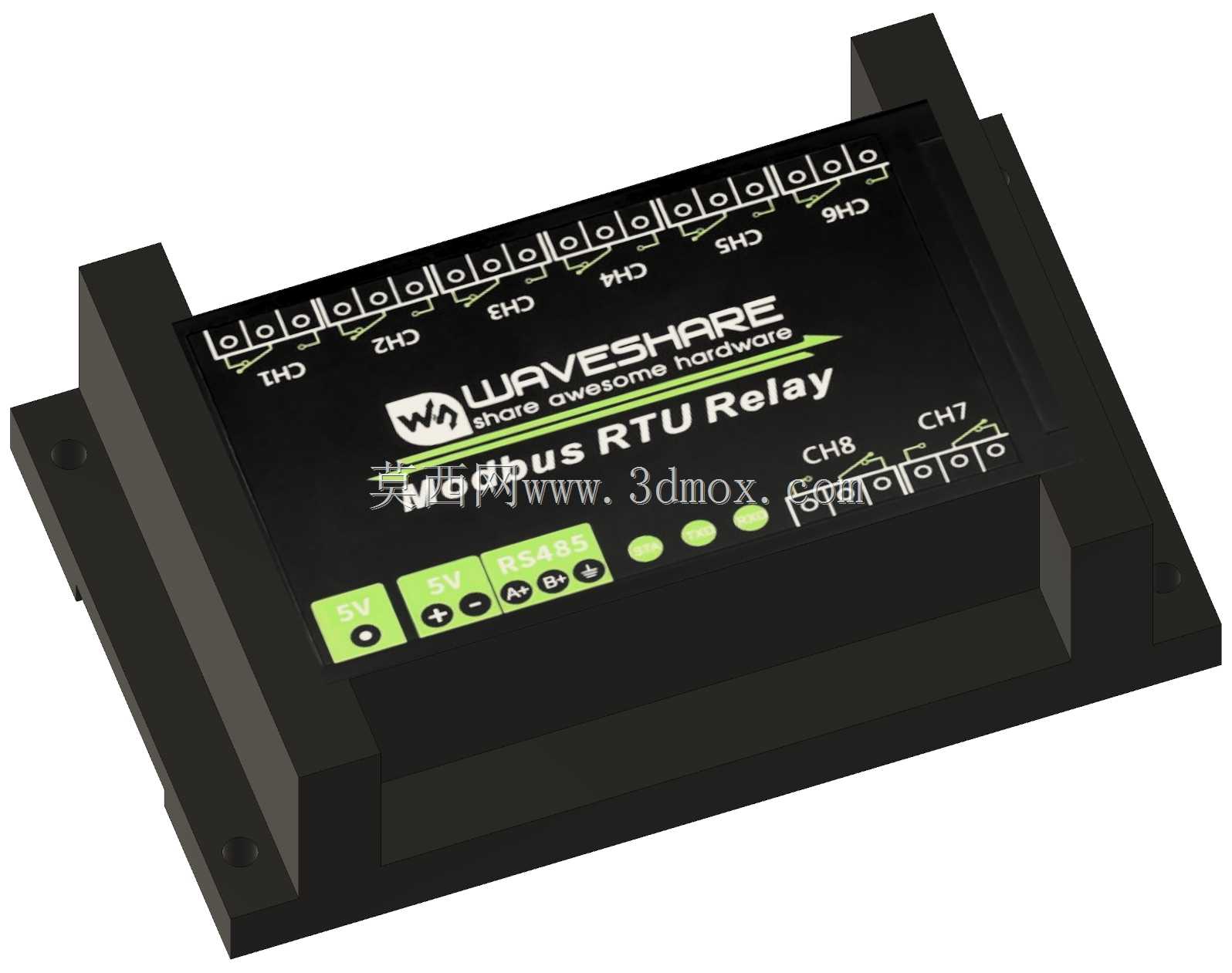

　　从功能层面来说，这类继电器模块是走Modbus RTU协议通过RS485总线和上位机或者PLC通讯的，不需要单独布置大量的控制线，只需要串接总线就能实现多路继电器的远程通断控制，很适合用在老旧设备的IO扩展、车间环境控制回路的改造、小型流水线的信号联锁这些场景，相比传统的集中式继电器组，能省掉大量的柜内布线工作量，后期排查线路也更方便。建模的时候先从壳体主体入手，整体是阻燃工程塑料的外壳结构，正面预留了状态指示灯的开孔位置，每个继电器通道对应一个指示灯位，能直观显示当前通道的通断状态，侧面做了散热的格栅结构，因为继电器带载通断的时候会有一定的温升，格栅的位置要避开内部电路板的元器件布局，不能出现结构干涉，同时还要保证壳体的防护等级满足柜内安装的要求，防止灰尘落入内部造成触点接触不良。

　　壳体的接线端部分上下两侧，一侧是总线通讯和电源的接线端子，另一侧是每个继电器通道的输出接线位，端子的开孔尺寸要匹配标准的插拔式接线端子座，建模的时候要留够接线的操作空间，不能让端子之间的间距过小，导致现场接线的时候螺丝刀碰不到端子螺丝，或者相邻接线的导线出现安全距离不足的问题。内部的结构预留上，要给继电器本体、通讯芯片、电源处理电路留出足够的安装空间，壳体内部的定位柱位置要和标准PCB板的安装孔对应，保证电路板装进去之后不会出现窜动，上下壳的卡扣配合位置要做的松紧适度，既方便生产组装的时候扣合，也不会因为现场震动出现壳子脱开的情况。做这类工业电气元件的建模，最容易忽略的就是安装后的周边间隙，比如模块上下方要留出接线的弯曲空间，左右和相邻元件之间要留够散热的间隙，导轨卡扣的位置要保证模块卡上导轨之后，整个壳体和导轨背面的安装板之间留有合适的距离，不会因为安装板的平面度误差导致模块装歪。另外模块端部的通讯接口拨码开关位置也要在壳体上预留对应的开孔，方便现场设置设备地址和波特率，不用拆开外壳就能完成参数配置，这也是现场调试的时候很实用的结构细节。

　　实际应用里这类模块经常会装在环境相对复杂的工业现场，比如厂房的动力柜、设备的本地控制箱里，所以壳体的边角都做了圆角处理，避免安装的时候划伤操作人员的手，外壳的壁厚控制在合理范围，既保证整体的结构强度，不会因为接线的时候用力过大导致壳体开裂，也不会因为壁厚过大造成材料浪费和整体尺寸超差。建模过程中还要考虑不同安装方向的适配性，比如有的现场会把模块横向安装在小型控制盒里，这时候壳体的结构要保证不管横向还是纵向安装，内部的元器件固定都不会受影响，接线端子的标识位置也要清晰可见，方便后期维护的时候识别通道号。这类继电器模块的负载能力一般是适配常见的工业控制回路，所以输出端的接线端子要能匹配1.5平方到2.5平方的导线，建模的时候端子开孔的尺寸要对应这个线径的接入需求，不能出现导线插不进去或者压接不牢的问题。
