小型直流电磁继电器结构三维建模

　　在低压电气控制回路的设计工作中，直流继电器是极为常见的基础控制元件，这类元件常被应用在E-plan电气原理图绘制、控制柜内部布线设计、自动化设备控制回路搭建等场景中，承担小电流回路信号中转、控制指令传递、小功率负载通断切换的核心作用，很多刚接触电气设计的工程师容易把它和直流接触器混淆，实际上二者的核心差异在于触点承载能力，直流继电器的触点额定载流普遍在5A到10A区间，主要用来对接接触器线圈、指示灯、小型电磁阀这类小功率负载，不会直接驱动大功率执行器件。

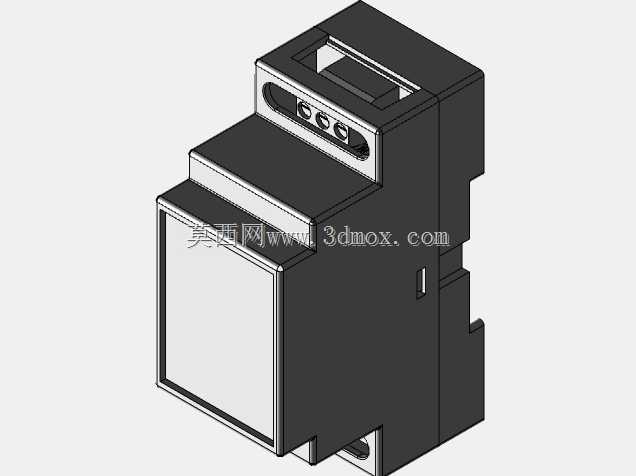

　　做这类元件的三维建模时，首先要明确的是安装边界的尺寸约束，常规小型直流继电器的主体外形多为方块式结构，长宽尺寸普遍在28mm*22mm区间，整体高度含引脚部分在35mm左右，建模时要优先锁定底座安装孔的中心距，多数同规格产品的安装孔中心距为20mm，适配DIN导轨安装或者螺丝直接固定两种安装方式，引脚的排布间距要严格对应常用的8脚、14脚继电器底座的针脚定义，避免后期装配时出现引脚错位无法插入底座的问题。

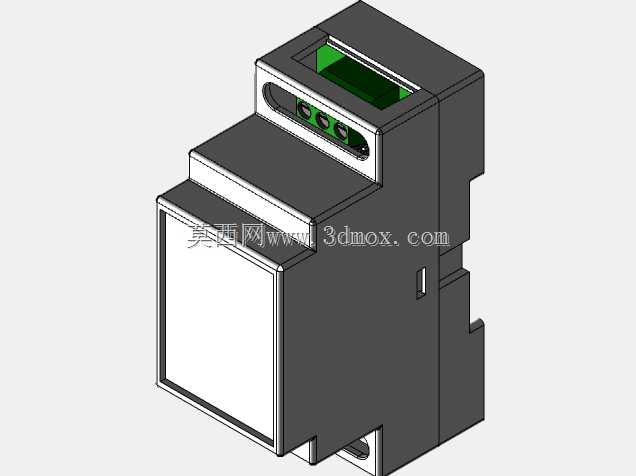

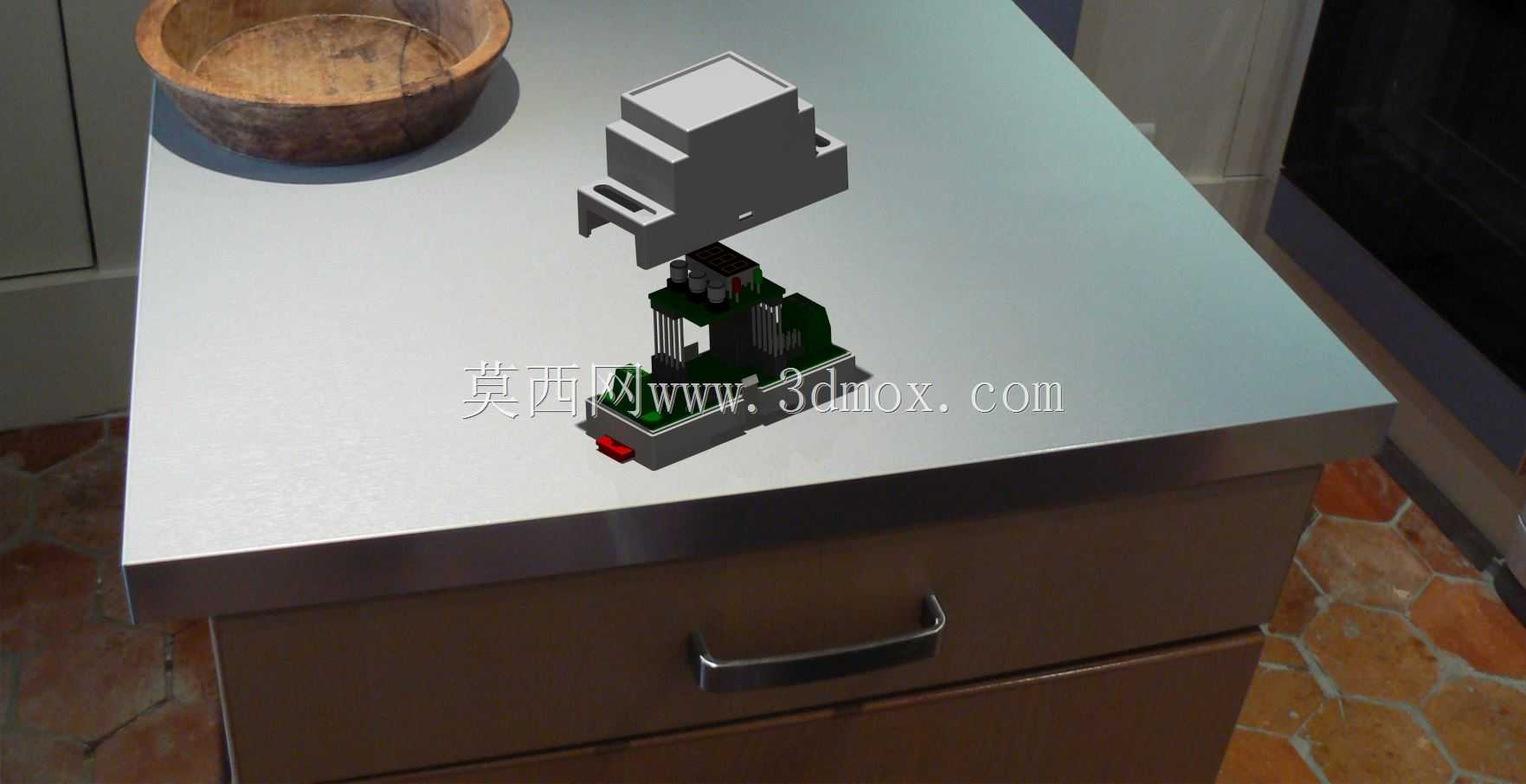

　　从结构设计的逻辑来看，这类直流继电器的内部核心是电磁线圈、衔铁、触点组、复位弹簧几个部分，建模时不需要完全复刻内部所有细碎结构，但要把外部的接线端子位置、线圈电压标识区、手动测试按钮的凸起结构、状态指示窗的位置做准确还原，因为在做整柜三维布线时，这些结构会直接影响接线的走线空间，比如手动测试按钮突出壳体表面1.5mm左右，如果建模时忽略这个凸起，后期布线时线鼻可能会和按钮产生干涉，导致实际装配时需要重新调整走线位置。

　　在实际工程应用里，这类直流继电器常被用在PLC输出回路的信号隔离场景，因为PLC的输出点载流能力有限，无法直接驱动接触器线圈，就会通过PLC输出点控制继电器线圈得电，再由继电器的触点去接通接触器的线圈回路，同时还能起到强弱电隔离的作用，避免负载侧的浪涌冲击损坏PLC的输出模块。建模时还要注意壳体的拔模角度，这类塑料壳体的外表面拔模角度普遍在1.5度到2度之间，不要做成完全垂直的直面，否则和实际产品的外形会有明显偏差，在做设备整体外观渲染时会显得失真。

　　另外要考虑的是继电器和配套底座的装配间隙，继电器插入底座后，底部和底座表面之间会有0.5mm左右的预留间隙，建模时不要把两个零件做成完全贴合的状态，要预留出合理的装配公差，同时底座的导轨卡扣结构要做准确，卡扣的活动行程在2mm左右，确保在三维装配时可以模拟出卡扣卡入DIN导轨的状态，方便工程师在做柜内布局时核算整体的安装空间。很多工程师在做这类元件建模时容易忽略顶部的标识区域，实际产品顶部会印有线圈电压、触点额定电流、引脚定义的丝印区域，建模时要把这个平面预留出来，不需要把丝印内容完全做上去，但要保证这个区域的平面度，方便后期在出工程图或者做渲染时添加对应的标识内容。

　　在不同的应用场景下，这类继电器的外形会有细微差异，比如带浪涌抑制二极管的型号会在壳体侧面多一个二极管标识的凸起，带状态指示灯的型号会在壳体正面有一个透明的视窗，建模时如果是做通用型的模型，可以把这些可选结构做成可配置的特征，方便不同设计场景下调用，不需要针对每个细分型号单独建模。还要注意引脚的长度，继电器插入底座后，引脚露出底座焊接面的长度在3mm左右，适配PCB焊接或者螺丝压接两种接线方式，如果是用在PCB板上的继电器，引脚的线径要对应标准的0.8mm方脚尺寸，确保和PCB封装的焊盘尺寸匹配，避免后期做PCB Layout时出现封装不匹配的问题。

　　从结构强度的角度来看，继电器的壳体采用ABS阻燃材质，建模时壳体的壁厚设定在1.2mm左右，符合低压电器的壳体强度要求，衔铁部分的动作行程在0.8mm左右，虽然三维建模不需要做运动仿真，但如果要做机构动画演示的话，这个行程参数要准确，才能真实模拟出继电器吸合、释放的动作状态。在做柜内布局时，多个继电器并排安装的间距要预留出至少10mm的散热空间，因为继电器线圈长时间工作会产生一定的热量，如果排布过于紧密，会导致线圈温度过高，缩短使用寿命，建模时可以在模型的属性里添加安装间距的参考值，方便其他工程师调用模型时直接参考布局。
