四针电源连接接头结构设计方案

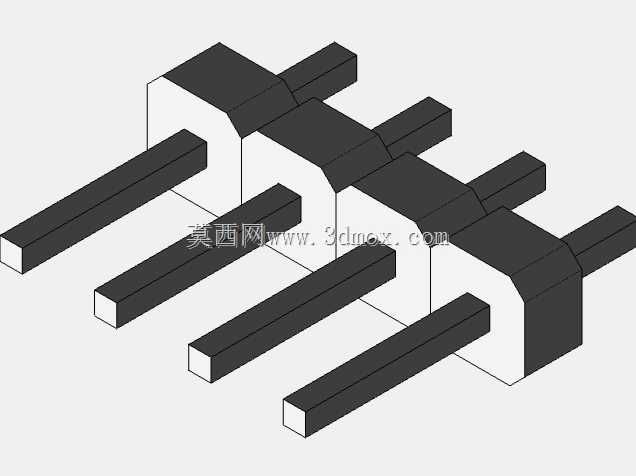

　　在低压电源回路的接线作业场景里，这类四针接头是小功率电源输出端与负载端实现快速插拔连接的常用部件，常见于小型电源变压器次级输出、PCB板载电源外接、低压工控模块供电等场景，替代传统的螺丝压接接线方式，能大幅提升现场装配与后期维护的接线效率，避免多股线芯压接不实、线序错接的常见问题。从结构设计逻辑来看，这款接头采用公端插针与绝缘基座一体化的排布设计，四根方形截面的导电插针平行等距排布，每根插针的根部都嵌入绝缘基座内部做防松固定，插针外露段的长度经过匹配校核，插入对应母座时能保证足够的接触面积，同时不会因为插针过长导致相邻针脚之间的绝缘间隙不足，引发爬电风险。

　　绝缘基座的外形做了阶梯式的防呆设计，相邻基座之间的凸台与凹槽结构能和配套母座的卡位完全契合，装配时只有对准方向才能顺利插入，从结构上杜绝反插、错插的可能，哪怕是没有接线经验的现场作业人员，也能快速完成接线操作，不会因为插错方向导致电源正负极反接烧毁后端负载。考虑到实际安装时的空间边界，这款接头的整体宽度控制在多针并排安装的最小间距范围内，绝缘基座的高度做了压低处理，当多个接头并排布置在电源输出端子排上时，相邻接头之间不会出现干涉，手指插拔操作的预留空间也足够，不需要额外使用尖嘴钳等辅助工具就能完成插拔。

　　插针的截面尺寸选用了常规低压小电流回路通用的规格，能稳定承载对应线径下的额定电流，插针表面的平直度在建模时做了严格的公差约束，避免插针歪斜导致插入母座时出现卡滞、接触不良的问题。绝缘基座的边角都做了圆角过渡处理，没有尖锐的棱角，装配作业时不会划伤操作人员的手部，基座外壁的防滑纹路设计，能增加插拔时手指与基座的摩擦力，手上沾有少量油污时也能顺利施力完成插拔。在实际的设备布线场景中，这类接头可以直接压接对应线径的多股铜芯导线，压接部位藏在绝缘基座尾部的空腔内，压接完成后不会有裸露的带电部分外露，满足低压电气设备的安全防护要求。

　　和同类型的其他接线接头相比，这款四针接头的结构更加紧凑，不需要额外的固定螺丝或者卡扣，依靠插针与母座接触片之间的弹性抱紧力就能实现可靠连接，在有小幅振动的设备运行场景下，也不会出现接头松脱、接触断电的问题。建模过程中对插针的同轴度、基座的插拔导向斜面都做了细节优化，导向斜面的角度设置在便于插入的合理区间，插入过程中能自动修正微小的位置偏差，不需要反复对准针孔就能顺利装配。绝缘基座的壁厚经过校核，既能满足结构强度要求，插拔施力时不会出现基座开裂的问题，也不会因为壁厚过大浪费安装空间，适配大部分小型电源变压器的输出端安装位置，不需要额外改动原有设备的接线端子布局就能直接替换使用。
