PCB嵌入式交流电源输入接插件结构设计

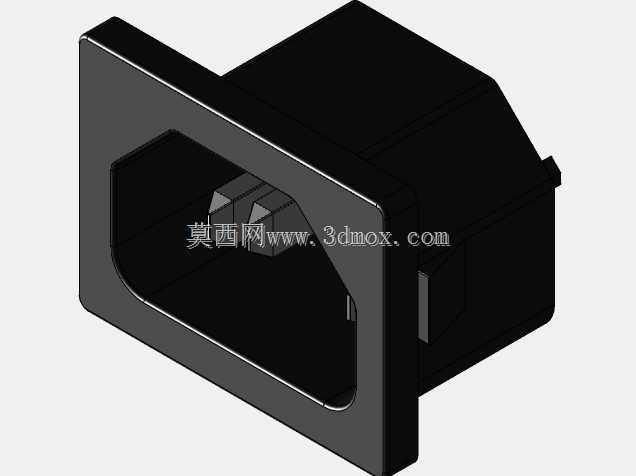

　　在各类工业控制板卡、消费电子内置电源模块、小型机电设备的供电回路设计中，板载式交流输入接插件是连接外部市电与内部PCB电源回路的核心衔接部件，这款PCB安装入口电源插头，正是针对板端直装场景开发的接插件结构。从实际应用场景来看，这类接插件多用于不需要外置电源插座冗余、追求设备内部结构紧凑化的设计中，比如小型开关电源模块、桌面式工控终端、内置变压回路的小型检测设备，都可以通过这类接插件直接将市电引入PCB板端，省去额外的导线焊接工序，提升装配效率的同时，也能降低导线连接带来的接触不良风险。

　　从功能特性上看，这款接插件额定适配250V交流供电场景，接触端子采用内嵌式结构，外部插合面做了防误触的凹陷设计，能够避免操作人员在插拔过程中意外接触带电端子，符合低压电器的安全防护要求。接插件的固定法兰与壳体采用一体化结构，安装时法兰面贴合设备外壳的安装位内侧，通过卡扣或者螺丝锁紧后，能够在设备外壳表面形成齐平的插合界面，既保证外观的整洁性，也能避免接插件受外力拉扯时出现松动移位，保障供电连接的可靠性。

　　在设计思路层面，这款接插件的结构充分考虑了PCB波峰焊的工艺要求，插针引脚的间距、伸出长度都匹配常规PCB的焊盘设计规范，引脚根部做了挡胶台阶，能够避免焊接过程中焊锡顺着引脚爬升进入接插件内部，影响端子的接触性能。壳体部分采用卡扣式装配结构，上下壳体通过定位卡扣组合，不需要额外的螺丝固定，既减少了零件数量，也能提升生产装配的效率。插合腔内部的端子定位槽做了防呆设计，只有匹配规格的公端插头才能顺利插入，能够避免错插导致的电源短路问题。

　　从外形尺寸与安装边界来看，这款接插件的法兰安装面为矩形结构，四个角做了小圆角过渡，适配设备外壳上的矩形开孔安装，开孔尺寸与法兰外沿保留0.1-0.2mm的装配间隙，能够抵消外壳加工的公差累积，保证接插件安装后不会出现偏斜。接插件的PCB安装端，引脚伸出PCB板面的长度控制在2.3-2.5mm区间，既能够保证焊锡充分浸润引脚形成可靠焊点，也不会因为引脚过长导致焊后剪脚工序额外增加工作量。接插件本体在PCB板上的投影区域，预留了3mm的安全间距范围，在进行PCB布局时，该区域内不能布置其他高压元件或者走线，避免高压击穿带来的安全隐患。接插件的插合深度做了限位设计，公端插头插入到位后会被内部台阶挡住，不会出现过插导致端子变形的问题，同时插合面的密封圈槽（如果是防护型版本）可以搭配防水胶圈，实现IP40以上的防护等级，适配多粉尘的工业应用场景。

　　在结构细节上，接插件的卡扣结构设置在壳体两侧，安装到设备外壳时，两侧卡扣会卡入外壳开孔的对应卡槽内，不需要额外打胶或者螺丝固定，就能实现接插件与外壳的可靠连接，拆卸时只需要按压两侧卡扣即可将接插件从内侧推出，方便后期维护更换。内部的导电端子采用铜合金材质，表面做镀镍处理，既保证良好的导电性能，也能提升端子的抗磨损能力，经过多次插拔后仍然能保持稳定的接触电阻，避免长期使用后出现接触发热的问题。端子与塑胶壳体的配合采用过盈压装工艺，端子压入壳体后不会出现松动或者退针的问题，能够承受一定的插拔拉力，满足常规用电设备的使用强度要求。
