模拟赛车四功能ArduinoLED显示装置

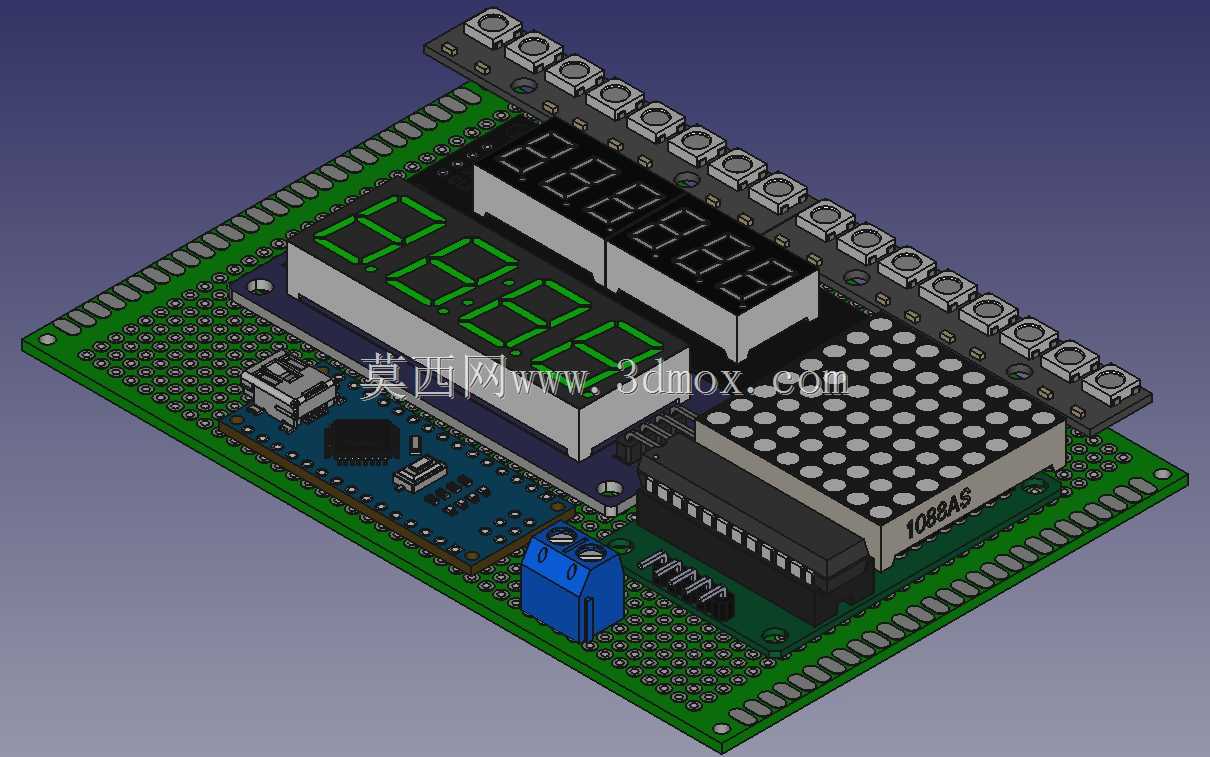

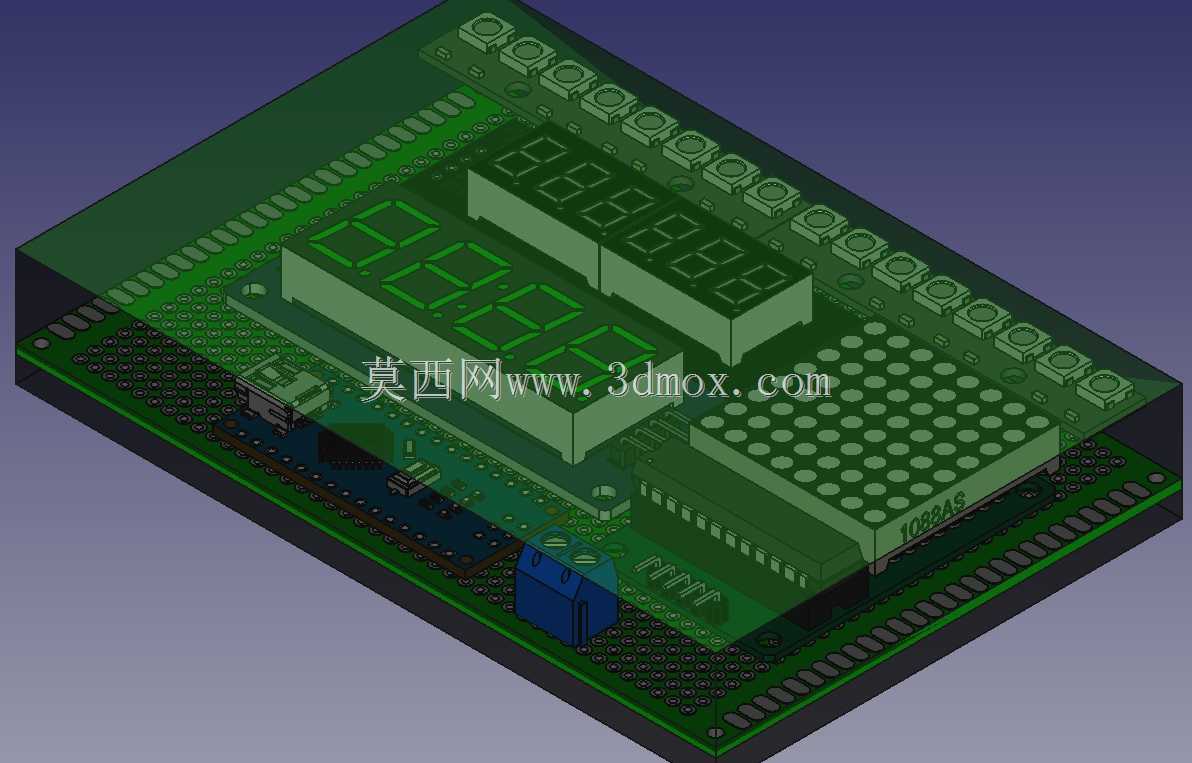

　　在模拟赛车外设的开发场景中，车手对实时行车数据的视觉获取效率直接影响操控节奏，传统屏幕显示往往存在视线偏移过大、数据辨识度不足的问题，这款基于Arduino Nano开发的集成式LED显示装置，正是针对模拟赛车座舱的实际使用需求设计，核心解决车手在激烈操控过程中快速读取关键行车参数的痛点。装置整体集成在一块8x12cm的PCB基板上，所有显示单元、控制核心、连接接口都整合在同一板卡上，外部搭配80x125x20mm的亚克力盒作为防护外壳，安装时可直接嵌入模拟赛车的方向盘基座旁、仪表台预留位或者中控面板区域，安装边界清晰，不需要额外做复杂的结构裁切，亚克力盒通过螺丝柱垫高固定，能避免PCB板直接与安装基面接触造成短路，同时预留的垫高间隙也能给板上元件留出足够的散热空间。

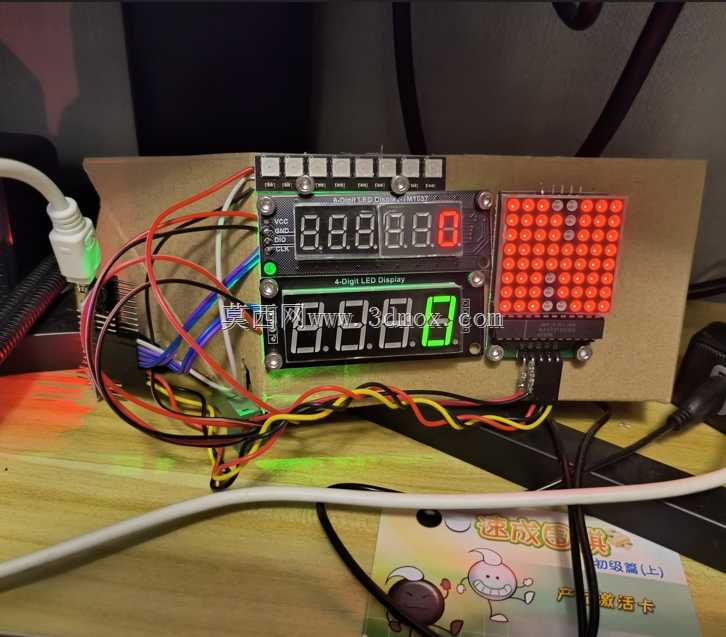

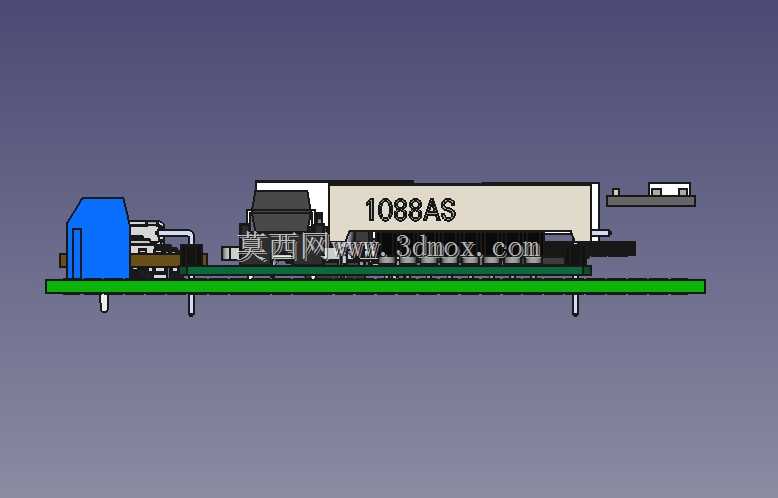

　　从功能配置来看，这款显示装置覆盖了模拟赛车过程中车手最关注的四类核心数据：首先是车辆速度显示，采用0.56英寸4位7段LED显示屏做数字输出，绿色发光段在暗光的座舱环境下也能保持清晰的辨识度，不会因为环境光反射出现读数模糊的问题；其次是档位显示，搭配独立的7段LED屏做单字符档位输出，数字尺寸更大，车手用余光就能快速捕捉当前档位状态，不需要低头聚焦；第三是发动机转速显示，通过16颗LED组成的条形灯阵做分段指示，转速攀升过程中灯阵逐点点亮，当达到预设的换挡转速区间时，灯阵会触发提示状态，给车手明确的换挡时机提醒，避免错过最佳换挡点导致圈速损失；第四是辅助信息显示，搭载一块8x8的MAX7219驱动LED点阵屏，可自定义显示轮胎抓地力状态、燃油余量、圈速差值这类辅助信息，不需要额外外接其他显示模块。

　　设计过程中充分考虑了模拟赛车外设的接线便利性，板载DG306-5.0-02P PCB端子连接器，不需要额外焊接飞线，用户只需要通过端子直接连接SIMHUB的信号输出端就能完成接线，降低了普通模拟赛车玩家的组装门槛。显示面的设计做了专门的光学适配，所有显示屏的发光面都保持在同一水平面上，外部搭配黑棕色半透明亚克力盖，既可以遮挡内部PCB的走线和元件，让整体外观更整洁，又能让LED发出的光线均匀穿透亚克力面，减少直射眩光，长时间盯着显示区域也不容易产生视觉疲劳。两块WS2812 LEDx8内衬模块布置在显示屏的侧边，可根据不同的车辆状态自定义背光颜色，比如低油量时显示红色、正常行驶时显示绿色，进一步强化状态提示的直观性。

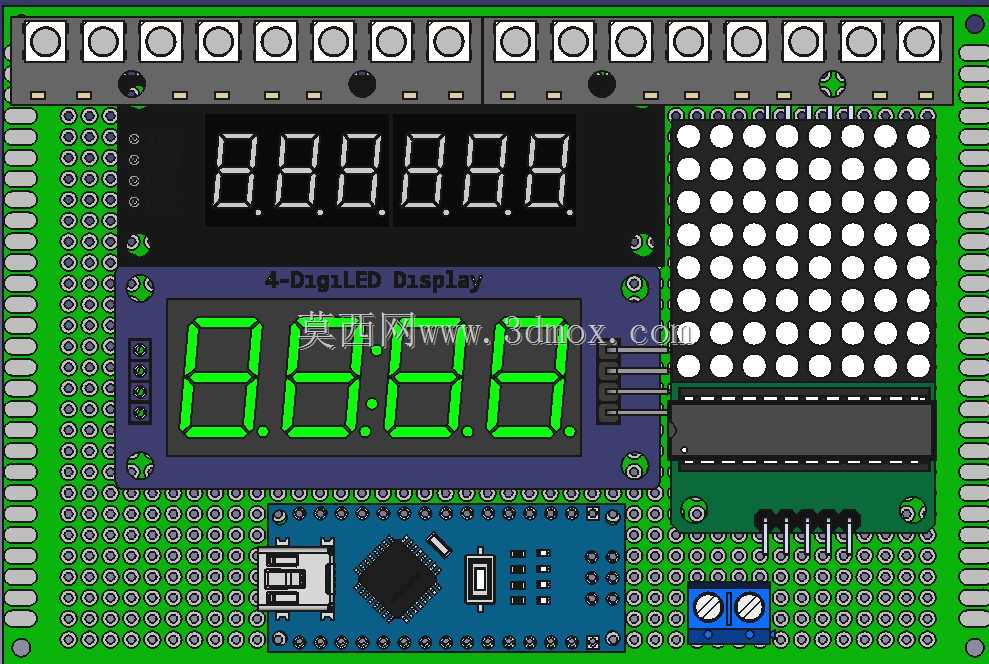

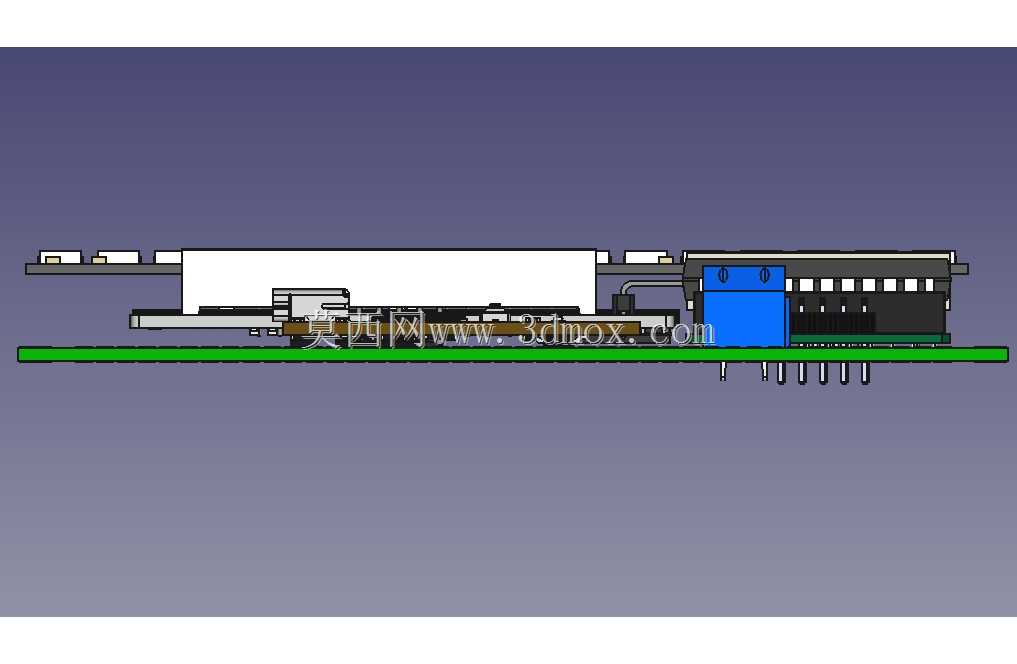

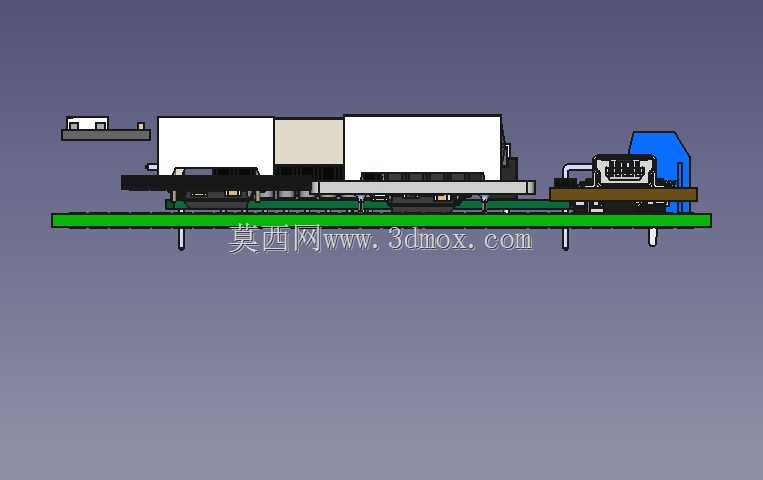

　　在结构布局上，Arduino Nano采用无引脚贴片式安装，直接焊接在PCB背面，不占用正面的显示区域空间，最大化利用PCB的板面尺寸，让整体装置的结构更紧凑。所有显示模块的排布都按照车手的视线读取逻辑做了优化：最常看的速度显示屏布置在左侧最显眼的位置，档位屏紧邻速度屏布置，转速提示灯阵沿着显示屏的上沿排布，点阵屏布置在右侧区域，符合从左到右的视觉读取习惯，车手在操控方向盘的过程中，只需要轻微移动视线就能读完所有需要的参数，视线离开赛道的时间极短，不会影响正常的驾驶操控。亚克力盒的安装孔位与PCB的固定孔位完全对齐，组装时只需要将四颗固定螺丝穿过亚克力盒的安装柱，直接拧入PCB上的固定铜柱就能完成整体组装，不需要额外做结构对位，组装流程简单，普通用户也能快速完成整套装置的装配。

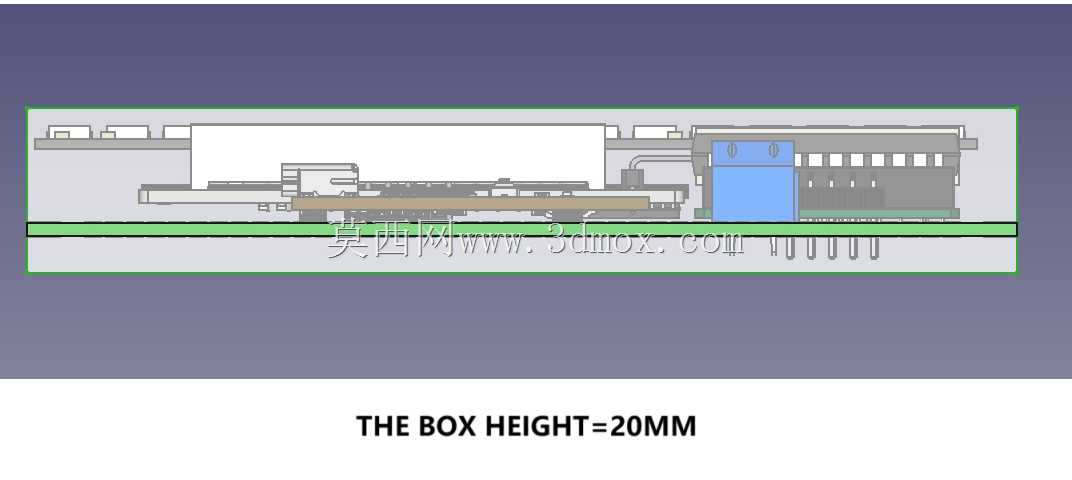

　　实际使用场景中，这款显示装置可适配目前主流的模拟赛车软件，通过SIMHUB的配置工具可以自定义每个显示区域对应的参数、转速灯的点亮阈值、点阵屏的显示内容，还能根据个人的视觉习惯调整LED的显示亮度，避免亮度过高在夜间使用时刺眼。装置的整体厚度控制在20mm以内，嵌入安装时不会突出安装基面过多，不会和方向盘、拨片等其他座舱外设产生结构干涉，安装适配性强，不管是铝型材搭建的专业模拟赛车座舱，还是桌面式的简易方向盘支架，都能找到合适的安装位置。
