柯蒂斯1238e电机控制器三维结构设计

　　在电动工业车辆、低速新能源作业设备的电控系统选型与结构适配环节，控制器的三维数模精度直接决定了整车布线、安装位预留、防护结构设计的落地效率，这款柯蒂斯1238e电机控制器的数模还原，完全围绕实装场景的结构需求搭建，没有冗余的装饰性特征，所有结构点都对应实际硬件的装配逻辑。

　　从实际应用场景来看，这类控制器主要搭载在电动叉车、电动托盘搬运车、小型电动作业机械以及低速观光车辆上，作为驱动电机的核心控制单元，负责把电池输出的直流电转换为驱动电机所需的交变电流，同时接收整车的油门、刹车、方向信号，实时调整电机的输出扭矩与转速，是整车动力链路里的核心电控部件。实际装车时，这个部件通常布置在车辆的车架中部电控舱内，或者座椅下方的密闭安装仓里，需要兼顾散热效率、防水防尘性能以及和周边线束、接插件的装配间隙，所以数模里的每一处结构尺寸都要和实物完全对齐，否则很容易出现安装干涉、接插件对位不准的问题。

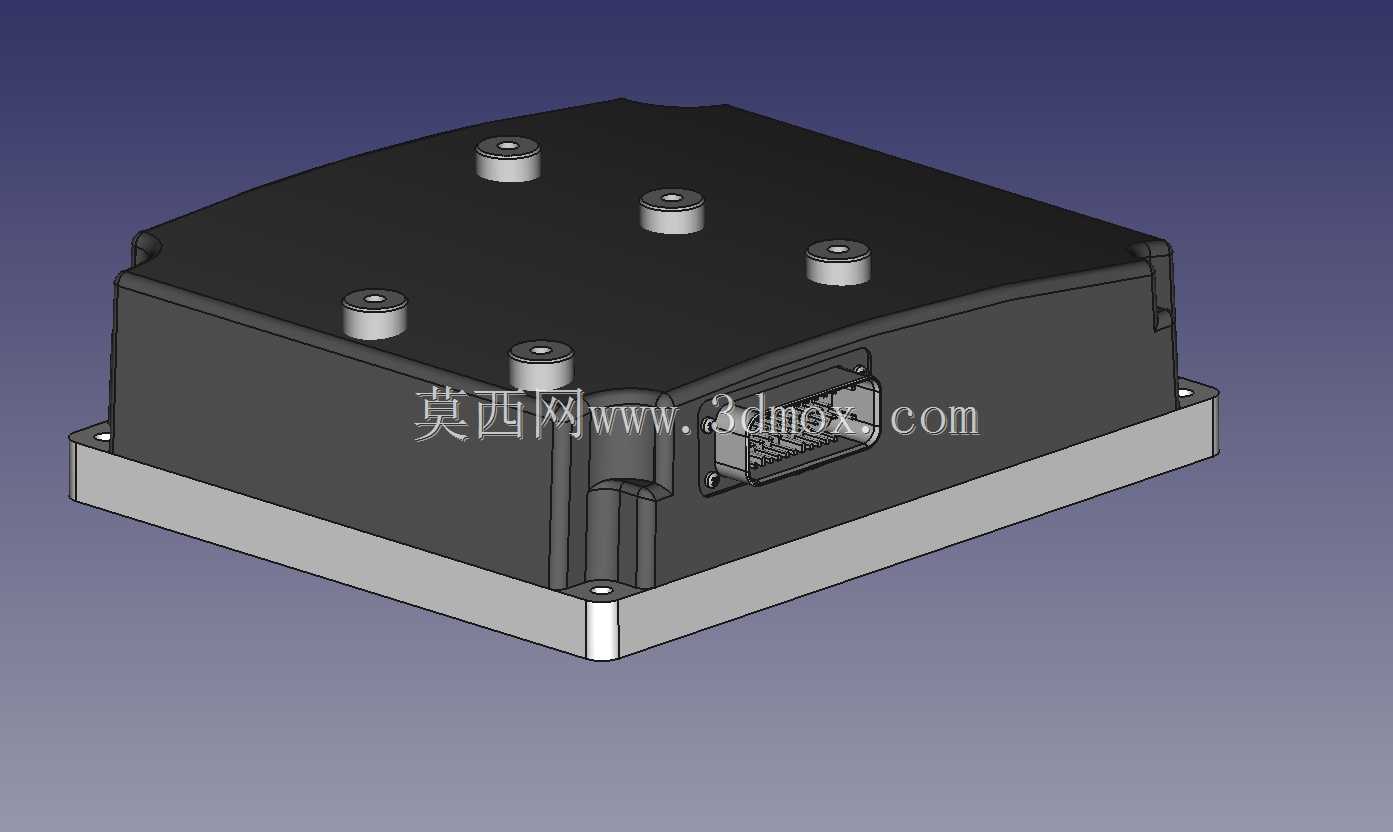

　　数模还原过程中，首先确定的是安装基准边界：底部的铝制散热底板是整个控制器的安装基准面，底板上预留的四个固定安装孔位，孔距、孔径、沉台深度都完全匹配实物的安装尺寸，安装孔周边的凸台高度也做了精准还原，方便设计人员在做车架安装板的时候直接匹配固定螺栓的长度与防松垫片的空间。顶部的五个接线柱是动力线的连接位，每个接线柱的凸台高度、螺纹规格对应的外接端子空间都做了预留，接线柱周边的绝缘凸台结构也完全复刻，避免设计高压布线时出现端子和壳体安全距离不足的问题。

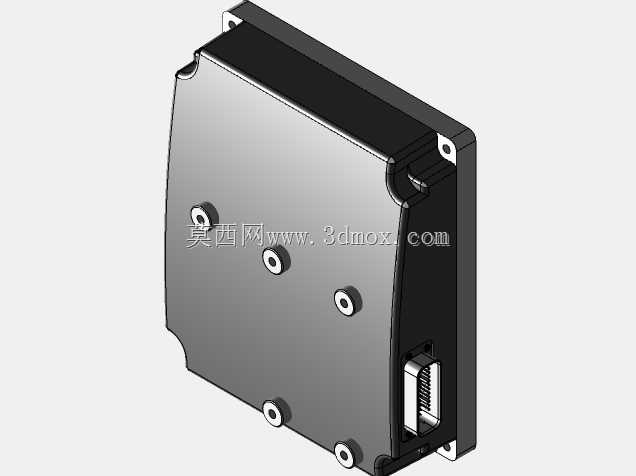

　　侧面的AMP连接器是这款控制器的信号交互接口，数模里完整还原了接插件的插口轮廓、锁扣结构以及插针排布对应的接口深度，在做整车线束设计的时候，可以直接在数模里匹配对应的AMP插头模型，预留线束的弯曲半径，避免实装时出现插头插不到位、锁扣扣合不上的问题。控制器上盖和底部散热壳体的配合止口也做了精准还原，止口的深度、卡扣的位置都和实物一致，方便做防护结构验证的时候，评估密封胶条的压缩量与壳体的配合精度。

　　设计思路上完全遵循实物的工程逻辑，没有做任何简化处理：壳体上的圆角不是随意绘制的装饰圆角，而是对照实物的冲压、注塑工艺圆角做的还原，既符合实际零件的加工工艺特性，也能准确还原壳体的实际外形轮廓，避免做整车布置时出现边角干涉。底部散热底板的散热鳍片结构、壳体表面的加强筋布局都和实物一致，这些结构不仅影响控制器的整体外形尺寸，也和实际装车后的散热空间预留直接相关——如果数模里省略了散热鳍片的高度，很容易导致设计时预留的散热间隙不足，实际运行时控制器散热效率下降，触发过热保护。

　　从安装边界来看，整个控制器的外形轮廓方正，除了侧面突出的接插件结构之外，其余部分没有外凸的易碎结构，安装时只需要保证底部散热底板和安装面完全贴合，接插件侧预留足够的线束插拔空间，顶部接线柱侧预留高压线束的接线操作空间即可。数模里的所有外轮廓尺寸都经过实物测量校准，安装孔的位置公差控制在实装允许的范围内，不管是做整车电控舱的布局设计，还是做控制器的安装支架设计，都可以直接调用这个数模进行装配验证，不需要再反复核对实物尺寸。

　　对于结构设计人员来说，这类精准的电控部件数模可以大幅减少前期选型适配的时间，不需要拿到实物就可以完成安装位设计、线束走向规划、防护结构匹配的工作；对于设备选型人员来说，可以直接把数模导入整车装配环境，验证和周边部件的间隙是否满足要求，避免选型完成后才发现安装空间不足的问题。整个数模的结构拆分逻辑也和实物一致，上盖、散热底板、接插件、接线柱都做了独立的结构特征，方便后续做BOM拆分或者结构改制的时候直接编辑对应特征，不需要重新建模。
