合兴TSI HEX12DL电表防护端盖结构设计

　　在民用及工商业低压配电计量场景中，电能计量表的接线端防护一直是配电运维环节容易被忽略的细节，尤其是户外挂装、老旧小区楼道内安装的计量表，一旦原配端盖缺失，裸露的带电接线端子不仅会造成计量回路受灰尘、潮气侵蚀引发接触不良，更会带来直接的触电安全隐患，本次设计的合兴TSI HEX12DL配套防护端盖，正是针对这类原配端盖遗失后的替换防护需求开发。

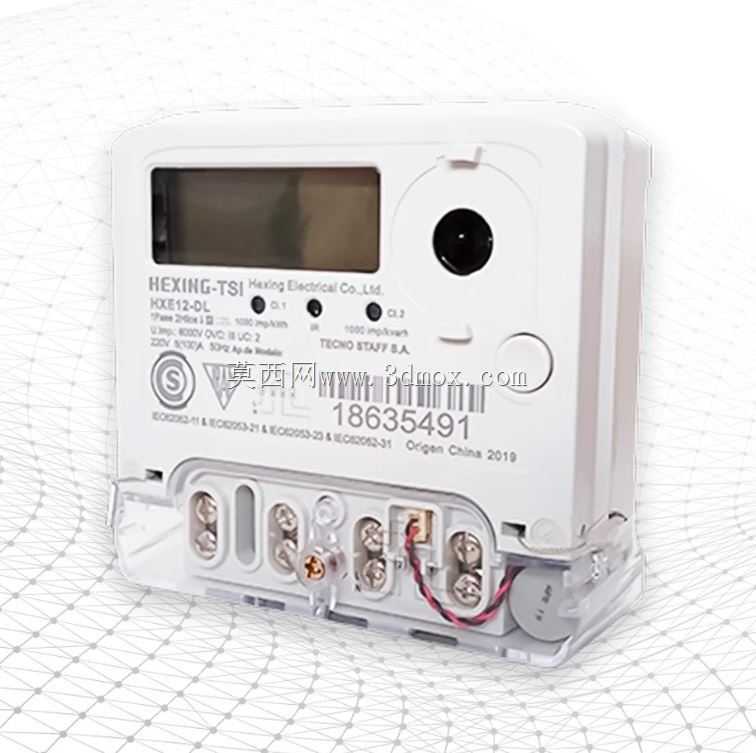

　　从实际安装场景来看，这类单相电子式电能表多采用标准导轨挂装或墙面螺钉固定的安装方式，表体下部的接线区域是强电进线与用户出线的连接位置，原配端盖多采用卡扣式结构，在长期运维拆装、外力磕碰后很容易出现卡扣断裂脱落的情况，很多现场缺失端盖的电表直接将接线端子裸露在外，不仅非专业人员误触会发生触电风险，蚊虫、灰尘、溅水进入接线腔也容易引发相间短路、接线端子氧化发热等故障。本次设计的端盖完全匹配合兴TSI HEX12DL电表的下部接线腔轮廓，整体外形贴合表体下部的弧度与安装边界，安装后不会突出表体原有外轮廓，不会影响电表在原有计量箱内的安装空间，也不会干涉相邻电表的排布。

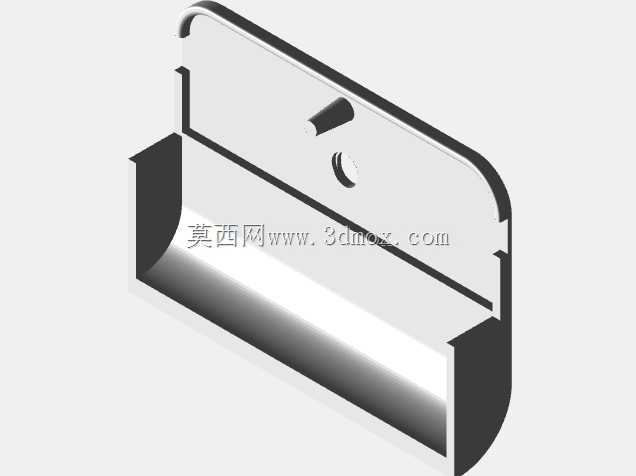

　　设计过程中首先对原表接线区域的安装边界做了完整的贴合适配：端盖内侧设置了与表体下部定位槽匹配的定位筋，安装时可以直接卡入表体原有定位结构，不需要额外在表体上打孔破坏原有结构，固定方式采用单螺栓锁紧结构，螺栓安装位正对进线侧的固定点位，锁紧后端盖可以完全覆盖所有接线端子，包括进线端的火线、零线接线柱，出线端的用户侧接线柱，以及接线区域内的脉冲接线、通讯接线小端子，实现整个接线腔的全封闭防护。端盖的壁厚采用均匀2mm的工程塑料壁厚设计，既保证足够的结构强度，避免日常运维中的轻微磕碰造成端盖破裂，也不会因为壁厚过大导致安装后与接线端子产生干涉，内侧对应每个接线柱的位置预留了足够的安全电气间隙，即使在接线端子螺丝略有突出的情况下，也不会出现端盖与带电部件直接接触的情况。

　　从功能特性来看，这款端盖除了基础的防触电遮蔽作用，还兼顾了运维场景的使用需求：端盖对应电表下部的铅封位置预留了匹配的让位缺口，安装端盖后不影响计量铅封的正常加装，满足供电部门的计量防窃封签要求；端盖下沿设置了微向内收的挡边，可以避免上方冷凝水顺着表体流入接线腔，提升潮湿环境下的接线可靠性；端盖表面采用与原表一致的哑光磨砂质感，安装后与原表外观协调性好，不会出现明显的突兀感。

　　在安装边界的适配设计上，端盖整体宽度与原表下部接线区域宽度完全一致，高度方向刚好覆盖从表体显示屏下沿到表体底部的整个接线区域，左右两侧与表体侧面齐平，不会超出表体原有宽度尺寸，不管是单表独立安装还是多表并排密集安装在计量箱内，都不会因为端盖的加装产生安装干涉。固定螺栓采用标准的十字盘头螺钉规格，运维人员使用常规螺丝刀就可以完成拆装，不需要特殊工具，日常抄表、接线检修时只需要松开单颗螺栓就可以翻开端盖操作，操作完成后锁紧螺栓即可恢复防护，相比原配的多卡扣结构，单螺栓固定的结构可靠性更高，反复拆装也不容易出现结构损坏，更适合运维频次较高的现场使用场景。

　　针对户外安装场景，端盖的材质适配常规的阻燃ABS工程塑料加工要求，材料本身具备耐紫外线、耐候性好的特点，长期在户外日晒环境下也不容易出现变脆开裂的问题，阻燃等级满足电气配件的阻燃要求，即使接线端子出现异常打火，也不会引燃端盖造成火情扩大。端盖内侧还设置了多条加强筋，沿着接线腔的轮廓分布，既提升了端盖整体的抗形变能力，也可以在端盖与表体之间形成稳定的贴合间隙，避免灰尘顺着拼接缝隙进入接线腔内部。
